Cómo conectar varias cámaras industriales GigE a un solo puerto de red
Gaspar van Elmbt
Para una integración perfecta de varias cámaras industriales GigE en un solo puerto de red, siga esta guía paso a paso. En este ejemplo, mostramos cómo conectar cuatro cámaras industriales GigE utilizando los siguientes componentes.
Table of contents
Ejemplo de equipamiento
- 4x MER2-630-18GM-P (cámaras GigE industriales de 6,4 MP)
- Switch PoE de 5 puertos (1 Gbps)
- PC con Windows 10 y una tarjeta de red de 1 Gbps
Consideraciones importantes
Asegúrese de que su conexión ofrezca soporte para 1 Gbps (1000 Mbps) y no 100 Mbps. Algunos switches PoE solo ofrecen soporte para 100 Mbps, lo que puede causar problemas de conectividad. Frecuentemente nos encontramos con casos en los que los clientes creen que tienen una conexión de 1 Gbps cuando en realidad están utilizando una conexión de 100 Mbps.
Para verificar la velocidad de su conexión, compruebe después de conectar la cámara GigE industrial.

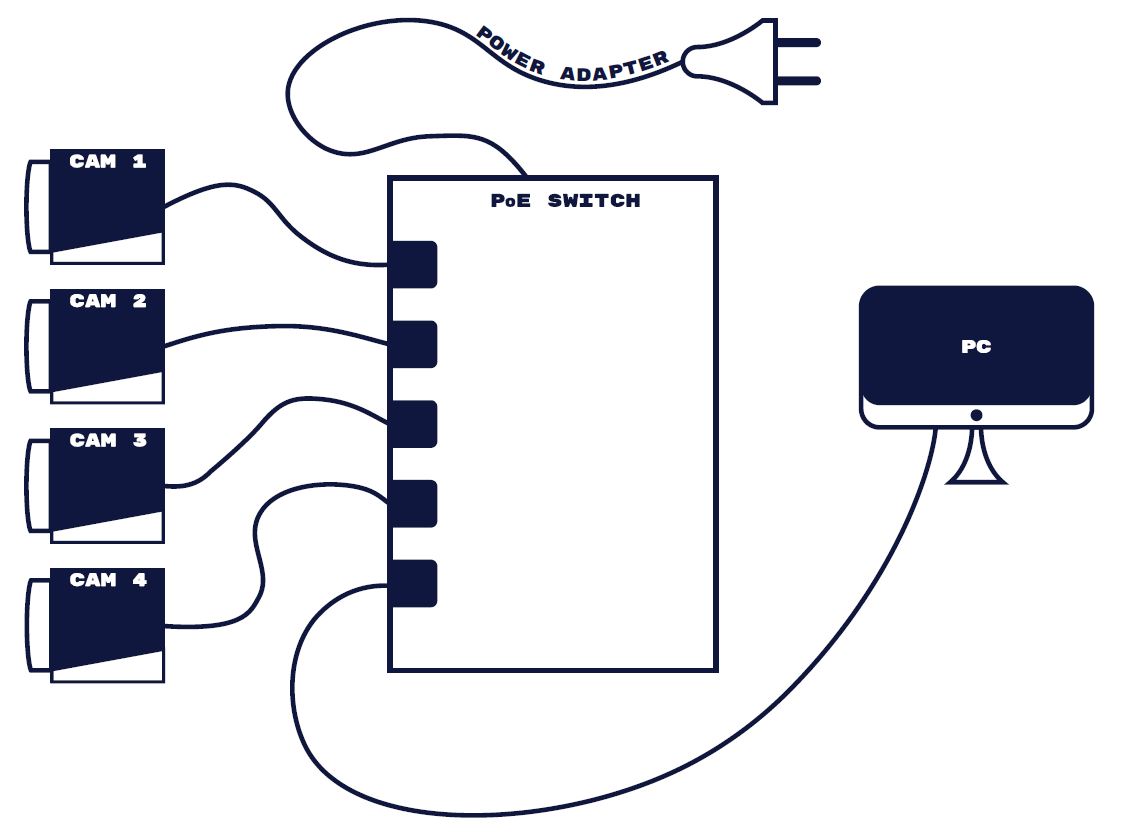

Paso 1: Conecte las cámaras GigE al switch PoE
Conecte todas las cámaras GigE al switch PoE y confirme que el indicador LED en la parte de atrás de cada cámara está iluminado en verde. Esto confirma que la cámara está recibiendo energía.
Paso 2: Asigne direcciones IP únicas
Cada cámara industrial GigE debe tener una dirección IP única. A continuación se muestra una estructura de ejemplo:
- Cámara 1: 192.168.0.51
- Cámara 2: 192.168.0.52
- Cámara 3: 192.168.0.53
- Cámara 4: 192.168.0.54
Puede configurar estas direcciones utilizando el GigE IP Configurator incluido en nuestro SDK.
Paso 3: Calcule el tamaño de paquete y el retardo de paquete
El tamaño de paquete y el retardo de paquete controlan la asignación de ancho de banda para cámaras GigE industriales. Al utilizar varias cámaras en un mismo sistema, es necesario reducir el ancho de banda para garantizar una transferencia de imágenes estable.
Asignación de Ancho de banda:
El 10% del ancho de banda de red del PC está reservado para la retransmisión de paquetes, dejando disponible el 90%.- 1 Gbps = 1000 Mbps = 125 MB/s
- Ancho de banda utilizable: 125 MB/s × 0.9 = 112.5 MB/s
- Con 4 cámaras, cada una puede utilizarse hasta: 112.5 MB/s ÷ 4 = 28.1 MB/s por cámara
- Frecuencia de imagen máxima por cámara: 18fps / 4 = 4.5 fps
Definición de Tamaño de Paquete (GevSCPS) y Retardo de Paquete (GevSCPD):
Abra la Calculadora de Frecuencia de Imagen desde nuestra página de descargas. Siga estos pasos:
- Establezca Tiempo de Exposición en 100.
- Establezca GevSCPD (Retardo de Paquete) en 8000.
- Ajuste GevSCPS (Tamaño de Paquete) para lograr una frecuencia de imagen inferior a 4.5 fps (valor máximo: 8192).
- Si la frecuencia de imagen es significativamente menor de lo esperado, reduzca GevSCPD para aumentar la frecuencia de imagen hasta justo por debajo de 4.5 fps
Paso 4: Programar el tamaño de paquete y el retardo de paquete
Después de determinar los valores correctos, aplique estos ajustes a cada cámara industrial conectada. Consulte el Paso 3.
Paso 5: Consideraciones adicionales para varias cámaras conectadas a un PC
Si el valor GevSCPD supera 1000, aumente el Tiempo de espera de retardo de paquete para evitar transferencias de imágenes incompletas.
Conmutadores de red recomendados
Ofrecemos dos tipos de switches de red PoE de 1 Gbps ideales para conectar cuatro cámaras industriales PoE GigE:
1. Switch PoE de grado de consumo
- Montaje: Montaje en pared o uso sobre mesa
- Temperatura de funcionamiento: 0°C a 40°C
- Fuente de alimentación: Externa
- Ideal para: entornos de oficina
2. Switch PoE de grado industrial
- Montaje: Carril DIN
- Resistencia electromagnética: Menor sensibilidad al ruido eléctrico
- Temperatura de funcionamiento: -40°C a 75°C
- Fuente de alimentación: Se vende por separado
- Ideal para: entornos industriales exigentes
Para más detalles, complete la aplicación de soporte a continuación o contacte a nuestro equipo técnico para recibir asistencia.
