Guía rápida: 5 pasos para activar un LED desde una Cámara de Visión utilizando un controlador de estroboscopio

Gaspar van Elmbt

Cómo conectar y disparar una fuente de luz LED con una cámara de visión por máquina de Daheng Imaging utilizando un controlador estroboscópico industrial. Esto es aplicable tanto a cámaras de visión por máquina USB3 como GigE que disponen de salida de disparo. Como hardware adicional hemos utilizado una fuente de alimentación de 12V, un Power LED y un controlador estroboscópico industrial disparable, el VA-STRB-D1-V1.

Guía rápida: 5 pasos para activar un LED desde una Cámara de Visión utilizando un controlador de estroboscopio

Table of contents

Paso 1: Programe el controlador estroboscópico industrial activable

En nuestro ejemplo estamos utilizando un controlador de destello industrial VA-STRB-D1-V1 que puede ser activado. Una característica destacada de este controlador de destello es que se puede programar, utilizando los dipswitches, sin necesidad de conectar el controlador de destello a un PC. La mayoría de los controladores de destello industriales pueden ser activados y cuentan al menos con 4 entradas y 2 salidas, por lo tanto, esta guía puede utilizarse para muchos controladores de destello industriales activables. Entradas:

  • Cable blanco = Alimentación +
  • Cable marrón = Alimentación –
  • Cable verde = Disparo +
  • Cable amarillo = Disparo –

La salida es un conector de 2 pines. Sin embargo, cuando retire el conector verá:

  • Cable rojo = LED+
  • Cable negro = LED-

Quickstart_strobe_controller

La configuración más sencilla es programar el interruptor DIP del controlador estroboscópico industrial para el disparo en flanco ascendente. La posición del interruptor DIP S1 será:

  • En caso de pulso estroboscópico de 10-1023us = Los interruptores DIP 4,3,2,1 están
    ENCENDIDO-APAGADO-APAGADO-APAGADO, ver imagen

Quickstart_strobe_controller
  • En caso de pulso estroboscópico 11-1023 ms = los interruptores DIP 4,3,2,1 están en OFF-OFF-OFF-OFF

La posición del interruptor DIP S2 del controlador de estroboscopio es para la duración del
pulso:

Quickstart_strobe_controller

En nuestro ejemplo queremos tener el tiempo de destello más corto de 10 μs. Por lo tanto, la posición de los interruptores DIP S2 está en OFF, véase la imagen a continuación.

Quickstart_strobe_controller

Paso 2: Conecte el LED al controlador estroboscópico industrial

Hay 2 opciones para el LED. La opción 1 es utilizar una luz industrial de visión por máquina lista para usar que funcione a 12V o 24V y consuma no más de 2A. O bien, puede conectar su propia luz LED. En nuestro caso, hemos comprado un ledxon 9008246 high power LED que produce un haz de luz muy estrecho pero potente de 3 grados. Consume 350mA a 2,8V. Como queremos conectar un LED y no una luz industrial estándar de visión por máquina, tenemos que añadir algunas resistencias para que funcione.

El cálculo para la resistencia es: (Voltaje de la fuente de alimentación – Voltaje del LED) / Corriente del LED

En nuestro ejemplo, el valor de la resistencia = (12V-2,8V)/0,350A=26Ohm. Como no existe una resistencia de 26Ohm, utilizamos una de 27Ohm.

Connecting the LED to the industrial strobe controller

Paso 3: Conecte la cámara de visión por máquina industrial con la fuente de alimentación y el controlador de estroboscopio

Para conectar una cámara industrial de visión por máquina necesita disponer de un cable I/O . En nuestro caso estamos utilizando un CABLE-D-I/O-5M. Debemos utilizar la salida (strobe) de la cámara industrial de visión para activar el controlador de strobe. En nuestro caso, se trata de una salida optoacoplada llamada línea 1 que utiliza el pin 7 (Line1- cable blanco/azul) y el pin 8 (Line1+ cable blanco/verde) del conector I/O de la cámara industrial de visión I/O .

Connect the industrial machine vision camera with the powersupply and strobe controller

El cable de E/S de la cámara de visión por máquina industrial debe conectarse al puerto de entrada del controlador de estroboscopio industrial. El controlador de estroboscopio industrial tiene el siguiente esquema:

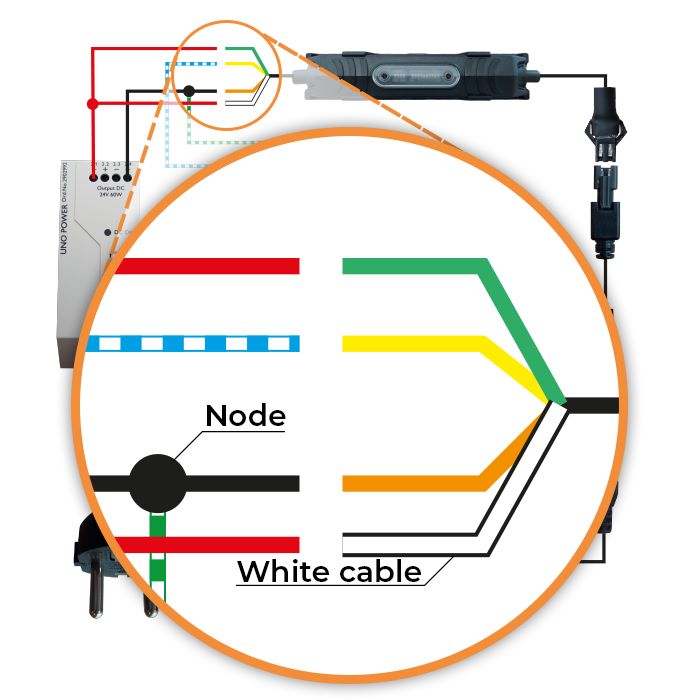

Para completar todas las conexiones, hemos realizado un dibujo simplificado con los colores correctos sobre cómo conectar la cámara de visión por máquina industrial, con el controlador de estroboscopio industrial y la fuente de alimentación.

Paso 4: Configure los ajustes de disparo y estroboscopio de la cámara de visión por máquina industrial

Conecte el cable USB3 a la cámara industrial de visión por máquina y al PC. Ahora inicie el software SDK de la cámara industrial de visión por máquina (aplicación GalaxyView cuando utilice una Cámara Daheng Imaging ) y conéctese a la
cámara industrial de visión por máquina. Para que el disparo funcione, en GalaxyViewer, vaya a Dispositivos -> Dispositivos remotos -> Control de E/S digital y realice los siguientes ajustes. (marcados en el recuadro rojo):

  • Lineselector -> line1
  • Linesource -> strobe

Setup trigger and strobe settings of industrial machine vision camera

Paso 5: Configuración del tiempo de exposición de la cámara industrial de visión por máquina

Ahora que la activación está programada, debemos establecer el tiempo de exposición. Para una global-shutter cámara industrial de visión por máquina esto es sencillo, porque puede asignar cualquier valor. Para una rolling-shutter cámara de visión por máquina esto no es así.

Cuando se utiliza un sensor rolling shutter, la salida del estroboscopio solo funcionará durante el período en que todas las líneas del sensor estén expuestas. En general, se puede decir que el tiempo de exposición mínimo para usar una salida de estroboscopio = 1 / (máxima velocidad de fotogramas). En nuestro ejemplo, la cámara industrial de visión por máquina puede alcanzar 19 fps, por lo que el tiempo de exposición mínimo = 1 / 19 = 52 ms. Después de 52 ms todas las líneas están expuestas y se puede activar el flash. Si desea activar un LED durante 1 ms (tiempo de salida del estroboscopio), el cálculo para el tiempo de exposición = tiempo de exposición mínimo + tiempo de salida del estroboscopio = 52 ms + 1 ms = 53 ms. Notará que si reduce, por ejemplo, el tiempo de exposición a 10 ms, la salida del estroboscopio ya no funciona.

Usar un tiempo de exposición de 53 ms podría significar que la cámara industrial de visión por máquina también está captando luz del entorno. Para solucionar esto, debe cerrar más el iris del objetivo. Para ello:

-    Cubra el LED.
-    Luego cierre el iris del objetivo hasta que vea una imagen negra.
-    Ahora descubra el LED
-    Adapte el brillo de la imagen cerrando el iris
reducir (cuando la imagen está sobreiluminada) o aumentar el tiempo de salida del estroboscopio
(cuando la imagen está demasiado oscura).

Quickstart_strobe_controller

Cambie el tiempo de exposición navegando a Control de adquisición en Dispositivos remotos. Por favor, consulte la imagen.

Image showing  the exposure time by navigating to Acquisition Control under Remote Devices
