Top 5 machine vision camera interfaces
There are many machine vision camera, also known as industrial imaging camera, interfaces available. The following table shows a summary of the most common interfaces, except Camera Link all interfaces are supported by VA Imaging.
| USB2 | USB3 | Cortar | Enlace Cámara | Coaxpress | 5GigE | 10 Gigas | |
|---|---|---|---|---|---|---|---|
| Apoyado por VA Imágenes | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Ancho de banda | 40 | 400 | 100 | Base=250 Mediana=500 Completa=750 | 1carril=750 2carril=1500 4carril=3000 | 500 | 1000 |
| Longitud del cable (máxima) | 5m | 4,6 m; 100 m con fibra | 100m | 100m | 7m | 50m | 50m |
| Energía + datos en un solo cable | Sí | Sí | Sólo si PoE | PoCL | Sí | Sólo si PoE | Sólo si PoE |
| Framegrabber obligatorio | No | No | No | Sí | Sí | Sí | Sí |
| Costos del cable | Bajo | Bajo | Bajo | Alto | Bajo | Bajo | Bajo |
| Costos Cámara | Muy bajo | Bajo | Bajo | Alto | Alto | Medio | Medio |
| Uso de CPU | Medio | Bajo | Medio | Bajo | Bajo | Bajo (Framegrabber especial) | Bajo (Framegrabber especial) |
| Varias cámaras | Justo | Excelente | Bien | Justo | Excelente | Excelente | Excelente |
| Aceptación del cliente | Justo | Bien | Bien | Declinante | Justo | Creciente | Creciente |
¿Cuál es el ancho de banda de una machine vision de cámara?
El primer tema que discutiremos es el ancho de banda de una interfaz de cámara de visión por computadora. Dicho de manera simple, el ancho de banda es una forma de medir la cantidad de datos que se pueden enviar entre computadoras durante un período específico. En términos de visión por computadora, esto se refiere a la cantidad de datos de imagen que se pueden enviar desde la cámara al controlador principal. El ancho de banda se mide en megabytes por segundo, lo que significa que una cámara USB 2.0 puede enviar datos de imagen equivalentes a 40 megabytes por segundo.
Esto también significa que una interfaz de cámara USB 3.0 (si se utiliza a plena capacidad) puede enviar datos de imagen equivalentes a 400 megabytes por segundo, lo que es aproximadamente 10 veces más que la interfaz de cámara USB 2.0.
Cuando se envían grandes cantidades de datos (uso de ancho de banda elevado), también se requiere más tiempo para que la computadora procese estos datos. Como resultado, toma más tiempo para que la computadora reconstruya una imagen. Sin embargo, un gran ancho de banda hace que la transferencia de datos sea más rápida, lo que permite que el controlador principal comience a calcular y reconstruir las imágenes más rápido y antes. Esto es a menudo necesario en las aplicaciones de visión por computadora.
Interfaces de cámara industrial
La cámara USB2.0 interfaz es la más barata y fácil de usar de las 3 opciones. Sin embargo, el ancho de banda y la longitud del cable son limitados. Las cámaras industriales de imágenes USB2.0 son ideales para aplicaciones que requieren un máximo de 1.3MP a 30fps o 5MP a 7fps, con una longitud de cable que no excede los 5 metros.
La interfaz de la cámara USB3.0 soporta un ancho de banda de 400 megabytes por segundo, y utiliza la menor cantidad de potencia del procesador de computadora. Por lo tanto, es ideal para imágenes de alta resolución y alta velocidad. La longitud del cable, por otro lado, está limitada a 4.6 metros, pero ofrecemos cables activos de alta calidad que llegan hasta 50 metros.

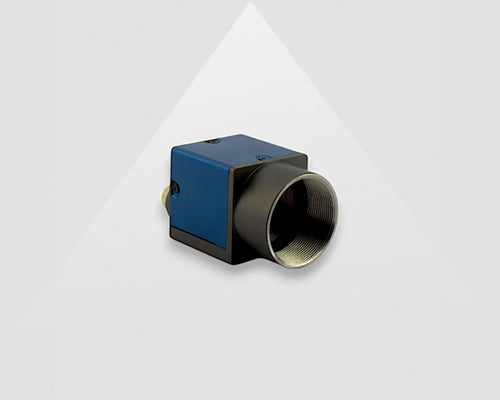

La interfaz de cámara industrial GigE Visión se utiliza a menudo en aplicaciones, que requieren longitudes de cable más largas (>5m). El ancho de banda de 100 megabytes por segundo es el promedio (entre USB2.0 y USB3.0). Esto lo hace ideal para la mayoría de las aplicaciones. VA Imágenes ofrece un amplio portafolio de cámaras industriales GigE Visión, con resoluciones bajas y altas.
La cámara industrial Visión 5GigE Cámara requiere una tarjeta de red 5GigE o 10GigE para operar a plena velocidad. Utiliza la misma infraestructura de cable que GigE. Esta interfaz es muy interesante para aplicaciones de cámara industriales aplicaciones donde se requieren longitudes de cable largas y altas tasas de cuadros con altas resoluciones, ya que ofrece un ancho de banda 5 veces mayor que las cámaras industriales 1GigE.
Cámaras industriales 10GigE Visión requieren una infraestructura 10GigE. Tiene el mayor ancho de banda GigE que VA Imágenes ofrece actualmente. Sin embargo, la interfaz también es relativamente cara. Para la mayoría de las cámaras industriales, GigE, 5GigE y USB3 proporcionarán un ancho de banda suficiente.

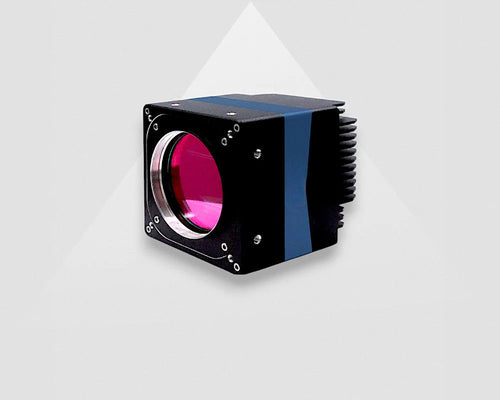

Cámaras industriales CoaXPress requieren un CoaXPress framegrabber. Tiene uno de los anchos de banda más altos. Sin embargo, la interfaz también es relativamente cara. En la mayoría de las aplicaciones, 5GigE, 10GigE y USB3 serán suficientes. No dude en contactarnos para cualquier consejo.
Tecnología de Imágenes Cámara Industrial
Las cámaras industriales, como se explicó, también conocidas como cámaras de imágenes industriales o cámaras de machine vision, están diseñadas para aplicaciones industriales y médicas. Las principales diferencias entre una cámara industrial y una cámara de seguridad o de consumo son:
Una cámara industrial emite la información RAW, sin compresión de imagen.
Latencia muy baja entre captura de imagen e imagen recibida por el PC
Opción para activar exactamente el momento en que se debe capturar la imagen con cámaras industriales.
Las cámaras industriales tienen un ciclo de vida mínimo de 5-7 años (ya que la mayoría de las veces incluso más), mientras que las cámaras de seguridad y de consumo tienen un ciclo de vida de 1-2 años.
Las cámaras de imágenes industriales tienen sensores más grandes y, por lo tanto, más sensibles a la luz. Como resultado, las imágenes son de mejor calidad en condiciones de poca luz o en tiempos de exposición cortos.
Con una cámara de imágenes industriales, tienes acceso a más características, como tablas LUT, regiones de interés, disparo, agrupamiento de píxeles, entre otras.
Machine vision aplicaciones
Las cámaras de visión por computadora se utilizan en casi todos los mercados. Algunos ejemplos son:
Inspeccionando productos con una machine vision, incluyendo cápsulas, inyecciones, tapas de burbujas, etiquetas del paquete y más.
Lectura de códigos de barras, lectura de DMC, verificar el tamaño del paquete con una machine vision cámara
Seguimiento del movimiento de deportistas, animales (caballos), objetos (simulador de golf) y más utilizando cámaras industriales imágenes .
Cámaras industriales para la inspección de ferrocarriles, Lectura Automática de Matrículas (ANPR), control de velocidad, inspección de carreteras, imágenes de 360 grados (vista de calle)
Robots, paletizadores, sistemas de guiado óptico, inspecciones de calidad, reconocimiento de posición, etc.
Las cámaras industriales se integran para generar una nube de puntos 3D. Se utilizan para determinar la altura de un objeto, la distancia de un objeto o verificar defectos (como piezas faltantes) en un producto. También se pueden utilizar para crear modelos 3D o incluso escanear personas completas para integrarlas digitalmente en películas y videojuegos.
Cámaras de imágenes industriales en microscopios existentes, microscopios digitales, etc.
Dispositivos que incluyen tecnología de imágenes de cámara industrial como endoscopios, oftalmología, cámara de vista general durante escaneos de MRI, cirugía robótica, microscopios digitales, etc.
