Produits de caméra de vision par ordinateur
5 étapes pour sélectionner des produits de vision par ordinateur
En seulement 5 étapes, nous vous aidons à décider des produits de vision par ordinateur dont vous avez besoin pour créer votre système de vision. Besoin de support ? Partagez simplement plus de détails sur votre projet de vision par ordinateur via ce lien et l'un de nos ingénieurs vous contactera.
Pour sélectionner la bonne caméra de vision par ordinateur pour votre système de vision, des calculs sont effectués pour déterminer les spécifications requises pour l'application.
Interface de la caméra
Tout d'abord, l'interface de la caméra doit être déterminée. Nous proposons un large portefeuille avec une variété de caméras de vision par ordinateur qui inclut à la fois des interfaces USB3 et GigE. Une caméra USB3 a une bande passante quatre fois plus élevée que la bande passante d'une caméra GigE . Les caméras USB3 et les caméras GigE avec PoE (Power over Ethernet) n'ont besoin que d'un câble pour la transmission de données et l'alimentation. Les caméras GigE sans PoE nécessitent un câble I/O pour alimenter la caméra. Les ajouts récents à notre portefeuille incluent une gamme de caméras 2.5GigE, caméras 5GigE et caméras 10GigE qui offrent à la fois une haute résolution et un taux de rafraîchissement élevé, tout en bénéficiant de l'interface Gigabit Ethernet.
Caméra monochrome ou couleur ?
Deuxièmement, le choix d'une caméra de vision par ordinateur monochrome ou couleur doit être déterminé. Les caméras monochromes affichent des images en noir et blanc et sont 3 fois plus sensibles à la lumière que les caméras couleur. La monochrome est recommandée sauf si vous avez spécifiquement besoin de voir la couleur.
Résolution de la caméra
Troisièmement, la résolution de la caméra de vision par ordinateur requise est calculée. La résolution du système est déterminée par le nombre de pixels dédiés au plus petit objet que vous souhaitez voir. Pour une image nette, 3 pixels par mm sont recommandés, cependant dans certains cas, une résolution système inférieure est acceptable. Par exemple, vous avez une application de vision par ordinateur qui nécessite que le système compte des billes, dont la plus petite a un diamètre de 10 mm et le FOV est de 2000 mm x 1500 mm.
Pour détecter la bille par vision par ordinateur, 2 pixels par mm de l'objet le plus petit sont dédiés. La résolution du système est calculée en utilisant l'objet le plus petit qui dans ce cas est 10mmx10mm et les pixels dédiés en utilisant la formule suivante : 10mm/2pixels=5mm. Pour calculer la résolution requise de la caméra, nous utilisons le calcul suivant : (hfov/résolution système)x(vfov/résolution système)= Pixels requis donc (2000/5) x (1500/5) = 400x300 pixels requis. Vous aurez besoin d'une caméra avec une résolution minimale de 0.12MP.
Caméra à obturateur roulant ou obturateur global ?
De plus, un choix entre un obturateur global ou un roulant doit être fait. Y a-t-il un mouvement dans votre applications de vision par ordinateur au moment où les images sont prises ? Si la réponse à cette question est oui, nous vous conseillons d'utiliser une caméra à obturateur global. Pour éviter le flou de mouvement, les caméras à obturateur global sont idéales pour les systèmes de vision où la caméra ou l'objet est en mouvement. Une caméra à obturateur roulant offre une solution économique et raisonnable pour les applications stationnaires. Lisez à ce sujet dans notre article du centre de connaissances Caméras à obturateur Global vs. Roulant.

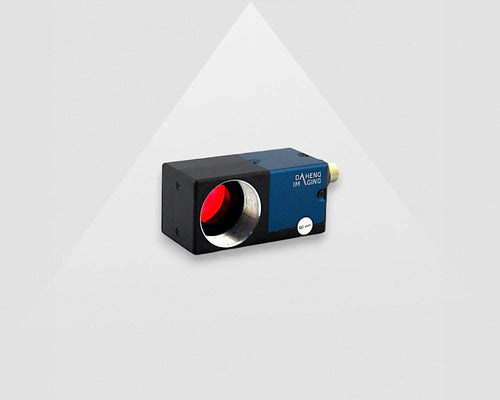

D'autres spécifications qui sont souvent prises en compte pour une caméra de Vision par ordinateur sont la fréquence d'images souhaité, la taille du capteur, la taille des pixels et les dimensions. En plus de notre portefeuille standard, nous proposons une gamme de caméras monocartes, angle-droit, caméras SWIR et caméras UV.

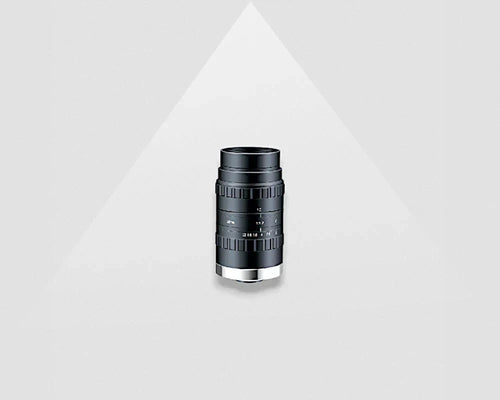

Un objectif adapté pour votre caméra de Vision par ordinateur est sélectionné en fonction des exigences de l'application. Vous avez sélectionné une caméra adaptée pour votre vision, ce qui signifie que la taille du capteur de la caméra est claire. Assurez-vous de sélectionner un objectif qui convient à la taille du capteur de votre caméra de vision par ordinateur.
Une certaine longueur focale combinée à une taille de capteur donnée déterminera l'angle d'ouverture de l'objectif . Commencez par déterminer cette longueur focale en fonction de votre champ de vision horizontal requis (mm) et de la distance de travail (mm). Nous vous recommandons de consulter notre calculateur d'objectif pour calculer la longueur focale. Inclus dans ce lien se trouve également un tableau de tous les angles d'ouverture des objectifs en relation avec la taille du capteur et la longueur focale. Plus la taille du capteur est grande, plus l'angle d'ouverture est important pour la même longueur focale.
Le support de la caméra doit être pris en compte. Dans la majorité des applications de vision par ordinateur, une Monture C est utilisée et notre conseil est d'utiliser un Monture C. Les avantages des objectifs Monture C sont le réglage manuel de l'ouverture, le réglage manuel de la mise au point, des vis pour fixer l'ouverture et la mise au point, et la disponibilité pour des capteurs d'image jusqu'à 1,4".
Pour les systèmes de vision par ordinateur avec un espace limité et où un prix bas est requis, l'une de nos lentilles M12 peut être utilisée. Les inconvénients d'une lentille M12 sont que dans les lentilles à bas prix, il y a une distorsion visible, en particulier dans les lentilles avec une courte focale. Vous ne pouvez également pas changer l'ouverture (nombre F fixe).
Nous proposons également une variété d'objectifs spéciaux, nous pouvons vous aider à sélectionner l'objectif F mount, l'objectif M42 mount, l'objectif SWIR, l'objectif Microscope ou l'objectif UV. Contactez-nous pour support.
Nos caméras industrielles doivent être connectées à un PC avec un câble. Lors de l'utilisation d'une caméra de vision par ordinateur, un câble USB3 doit être utilisé. Pour garantir une connexion stable entre le PC et la caméra, nous vous conseillons d'utiliser l'un de nos câbles USB3 de haute qualité. Nous avons une variété de câbles USB3 standard dans notre portefeuille, allant de 0,3 mètre à 4,6 mètres. En plus des câbles USB3 standard, nous proposons des câbles USB3 actifs highflex de longueurs allant jusqu'à 50 mètres ! Des câbles personnalisables sont également possibles, veuillez nous contacter si nous pouvons vous aider.
Avec une caméra de vision par ordinateur GigE, pratiquement n'importe quel câble Cat5e standard peut être utilisé. Un avantage des câbles GigE que nous proposons est leur verrouillage à vis. Ils sont fixés au boîtier de la caméra par le biais de deux vis. Surtout dans les applications de vision par ordinateur avec des mouvements fréquents, les vis garantissent une connexion stable. Nous proposons également des câbles spéciaux highflex qui conviennent aux applications de vision par ordinateur où le câble se déplace régulièrement.
Étape 3a : Filtres d'objectif de caméras de vision par ordinateur
En vision par ordinateur, des filtres d'objectif sont utilisés pour ajouter du contraste à l'image. Ce contraste supplémentaire est obtenu parce que le filtre d'objectif ne transmet que des longueurs d'onde lumineuses spécifiques. La lumière ambiante ou certaines longueurs d'onde seront bloquées et un contraste supplémentaire est créé. Des exemples typiques couramment utilisés en vision par ordinateur sont l'éclairage bleu avec un filtre de lentille bleu, une lumière rouge avec un filtre rouge ou une lumière infrarouge avec un filtre infrarouge. Un objectif de lentille polarisé peut être utilisé sur le filtre d'objectif pour minimiser les réflexions sur l'objet. En plus de tous les filtres de lentilles standard, une variété de de filtres d'objectif personnalisables sont disponibles pour correspondre à la longueur d'onde spécifique et au filetage de filtre dont vous avez besoin.
Étape 3b : Boîtiers de protection pour caméra de vision par ordinateur
Nos boîtiers de protection pour caméra de vision industrielle protègent votre caméra de l'eau, de la poussière et de la saleté. L'enveloppe est testée dans des conditions IP67 et garantit donc une durabilité dans des environnements difficiles. Les avantages des boîtiers sont que les opérateurs ne peuvent pas ajuster les réglages de objectif et qu'elles peuvent être utilisées avec nos câbles industriels habituels. Aucun câble coûteux GigE, USB3 ou I/O n'est requis. Nous pouvons également offrir ce boîtier de haute qualité et facile d'usage avec un branding personnalisé.
Pour sélectionner le boîtier le plus adapté à votre caméra de vision par ordinateur, les dimensions de la caméra et de l'objectif doivent être prises en compte. Notre boîtier en polymère industriel et notre boîtier en aluminium supportent des caméras d'une taille maximale de 29x29mm et des objectif d'un diamètre maximal de 40mm. Notre boîtier XL peut être utilisé pour des configurations qui ne sont pas incluses dans cette gamme.

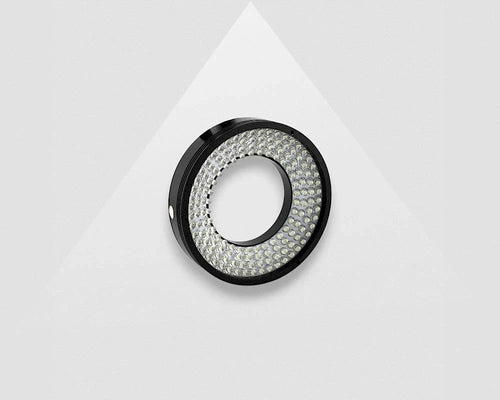

Pour une application de vision par ordinateur, il est important que ce que l'on veut voir soit bien éclairé. Dans certains cas, la lumière ambiante est suffisante. Cependant, dans de nombreuses applications de vision par ordinateur, un éclairage de vision industrielle est utilisé pour accentuer l'objet à détecter. L'éclairage de vision industrielle fournit l'illumination nécessaire pour capturer des images de haute qualité. L'éclairage se décline en une large gamme de couleurs, facilitant l'obtention d'un fort contraste dans les images. Une sélection des lumières les plus populaires est disponible dans notre stock local express pour un expédition immédiate. Il y a aussi la possibilité de personnaliser les lumières, en choisissant entre différentes tailles et couleurs. Que ce soit des lumières bar (longue distance), des anneaux lumineux, des rétro-éclairages ou toute autre option disponible, la personnalisation est possible. L'un de nos experts en éclairage vision industrielle pourrait vous aider à sélectionner l'éclairage le plus adapté.
Aux côtés des caméras de vision par ordinateur, un logiciel de traitement d'image est utilisé. Il repose sur des algorithmes pour détecter des caractéristiques telles que le type de produit, le positionnement et la forme. Le logiciel de traitement d'image est utilisé dans les applications de vision par ordinateur pour la détection de produits, les mesures et l'OCR. Les données peuvent être stockées pour le contrôle qualité ou communiquées aux PLC ou aux robots industriels.
Divers packages logiciels sont disponibles, offrant des fonctions prédéfinies et l'option d'apprentissage profond. Avec notre kit de développement logiciel (SDK) gratuit, la caméra de vision par ordinateur peut être contrôlée et les paramètres peuvent être définis. Notre SDK peut être téléchargé instantanément sur notre page de téléchargement et est compatible avec les systèmes d'exploitation Windows, Linux et Android. Des programmes exemples en C++, C# / .NET et Python peuvent être demandés.
Les logiciels de traitement d'image tels que Zebra Aurora Vision software, peuvent être utilisés pour des applications de vision par ordinateur. Le logiciel offre un excellent environnement pour la programmation graphique, une bibliothèque pour la personnalisation et l'apprentissage profond pour des tâches avancées comme l'OCR. Souhaitez-vous enregistrer des vidéos avec des caméras industrielles pour analyse ? Le logiciel 2ndLook d'IO Industries pourrait offrir une excellente solution. De plus, les logiciels open source comme OpenCV et Kinovea offrent des options de personnalisation gratuites pour les tâches de vision industrielle.
