This article contains the main specifications of Sony IMX304 image sensor. Additionally, the article explores how the sensor can be integrated into different camera interfaces such as GigE and USB3, depending on the desired features. Finally, it provides a brief overview of selecting compatible industrial lenses to maximize the IMX304's performance.

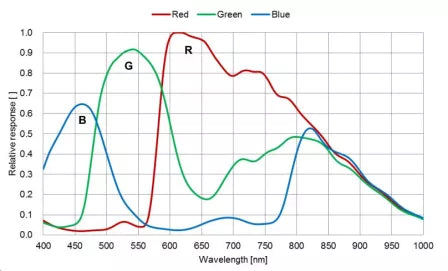

Download here the machine vision camera manual that includes the specifications of our cameras with Sony IMX304, the spectral response graphs and mechanical drawings.
Il Sony IMX304 è un sensore di immagine CMOS ad alte prestazioni progettato per applicazioni industriali e machine vision. Presenta una risoluzione di 12,3 megapixel (4096x3000), una dimensione del pixel di 3,45μm e un tipo di otturatore global shutter. L'IMX304 può raggiungere un massimo frame rate di 23fps a piena risoluzione per interfaccia USB3 e 9 fps per interfaccia GigE. Il sensore di immagine Sony IMX304 appartiene alla Sony Pregius 2nd Generation. Nella stessa generazione puoi trovare modelli con risoluzioni di 0,4MP (IMX287), 1,6 MP(IMX372, IMX196), 3,1 MP (IMX252 e IMX265), 5 MP (IMX250 e IMX264), 8,9MP.
(IMX255 e IMX267), 12,3 MP (IMX253 e IMX304) e 31,4 MP (IMX342).
I sensori IMX di seconda e quarta generazione di Sony mostrano un chiaro progresso tecnologico. IMX304 appartiene ai sensori di seconda generazione. Hanno pixel da 3,45 μm e offrono risoluzioni fino a 12 MP. Funzionano bene in condizioni di scarsa illuminazione e possono raggiungere frame rate elevati, soprattutto nelle versioni ad alta velocità. I sensori Pregius S di quarta generazione utilizzano pixel più piccoli da 2,74 μm, consentendo risoluzioni più elevate fino a 24,5 MP. Nonostante i pixel più piccoli, mantengono una buona sensibilità grazie al design migliorato. Questi sensori più recenti introducono anche funzionalità avanzate come il doppio ADC e il monitoraggio del tempo di esposizione. Usano impilati
La tecnologia CMOS, che aiuta a mantenere le prestazioni nonostante la dimensione ridotta dei pixel. In sostanza, mentre i sensori di 2a generazione sono ancora capaci, i sensori di 4a generazione offrono una risoluzione più alta, più funzionalità e una migliore efficienza, rendendoli più adatti per applicazioni avanzate imaging.
Sony Pregius di 2ª generazione è ancora una delle soluzioni più sensibili alla luce per le fotocamere standard machine vision. Un confronto sulla sensibilità alla luce tra la 2ª e la 4ª generazione può essere trovato in questo articolo.
Abbiamo sviluppato una gamma di telecamere industriali basate sul sensore Sony IMX304. Queste telecamere offrono un'elevata qualità dell'immagine, frame rate rapidi e prestazioni affidabili in ambienti esigenti. Noi di VA Imaging siamo orgogliosi di offrire un valore eccezionale ai nostri clienti. Le nostre fotocamere
con sensore IMX304 sono competitivamente prezzi grazie alle nostre operazioni efficienti e all'impegno a mantenere margini bassi. Sosteniamo la qualità dei nostri prodotti con una garanzia completa di 3 anni su tutte le telecamere industriali, comprese le nostre telecamere con sensore IMX304. I nostri clienti beneficiano anche del nostro eccezionale support tecnico, di un ampio portafoglio prodotti e di una consegna rapida.
tempi. Questi fattori, combinati con i nostri prezzi competitivi, rendono VA Imaging una scelta ideale per le aziende che cercano soluzioni di machine vision ad alte prestazioni e a costi contenuti.
Il sensore IMX304 è ben adatto per telecamere GigE, che offrono un'interfaccia robusta e affidabile per applicazioni industriali. Le telecamere GigE offrono lunghezze di cavo fino a 100 metri, rendendole ideali per sistemi distribuiti e applicazioni in cui la telecamera deve essere posizionata lontano.
dal computer host. I nostri modelli di telecamere GigE con IMX304 sono ME2P-1230-9GM-P e ME2P-1230-9GC-P. Per le nostre telecamere GigE, puoi scaricare il manuale della telecamera, l'SDK gratuito e i file 3D nella nostra pagina di download. Questa telecamera da 1.6MP offre 75 fotogrammi al secondo.
Telecamere USB3 che utilizzano il sensore IMX304 offrono una soluzione compatta ed economica per l'imaging industriale. L'interfaccia USB3 offre un trasferimento dati ad alta velocità e un'integrazione facile con una vasta gamma di sistemi host, rendendola una scelta popolare per machine vision e applicazioni di automazione. Le nostre telecamere USB3 con IMX304 sono ME2P-1230-23U3M e ME2P-1230-23U3C. Offrono un frame rate di 227 fps. Per le nostre telecamere USB3, puoi scaricare il manuale della telecamera, SDK gratuito e file 3D nella nostra pagina di download.
Quando si seleziona un obiettivo industriale per il sensore IMX304, è importante considerare fattori come le dimensioni del sensore, la risoluzione e i requisiti specifici dell'application. Obiettivi di alta qualità progettati per applicazioni di machine vision possono aiutare a massimizzare le prestazioni del sensore IMX304 e garantire una qualità dell'immagine ottimale. Con una dimensione del pixel di 2,5μm e una potenza risolutiva di 200 lp/mm, i nostri obiettivi industriali C-mount della serie 20MP 4/3” sono ideali da abbinare all'IMX304. Con una dimensione del pixel di 3,45μm e una potenza risolutiva di 160 lp/mm, i nostri obiettivi industriali C-mount della serie 10MP 1.1” sono ideali da abbinare all'IMX304.
Hai bisogno di aiuto per scegliere la lente giusta? Puoi utilizzare il nostro Obiettivo. Inoltre, sentiti libero di compilare il breve modulo qui sotto e i nostri esperti saranno felici di raccomandare la più adatta.
configurazione dell'obiettivo della fotocamera per le tue esigenze specifiche!
Il sensore IMX304 è un sensore maturo con una comprovata esperienza nel machine vision.
mercato. Ciò significa che è in circolazione da molto tempo e ha una reputazione consolidata per prestazioni e affidabilità. Grazie a questa maturità, puoi essere certo che il sensore IMX304 fornirà una qualità dell'immagine costante e funzionerà in modo affidabile per gli anni a venire.
Qui alla VA Imaging, comprendiamo l'importanza di scegliere il sensore giusto per la tua machine vision. Ecco perché siamo orgogliosi di offrire una vasta gamma di telecamere che utilizzano il sensore IMX304. Infatti, produciamo decine di migliaia di telecamere all'anno che utilizzano sensori fino a 6 megapixel, con l'IMX304 che è una scelta popolare. Questo alto volume di produzione parla della versatilità e dell'efficacia di questo sensore in una vasta gamma di machine vision.
In conclusione, la maturità del sensore IMX304, il suo comprovato successo e l'alto volume di produzione lo rendono un'opzione affidabile ed economica per molte applicazioni di machine vision. Se stai considerando una fotocamera con il sensore IMX304, puoi essere certo di fare un investimento solido.
