CCD- versus CMOS-sensoren: belangrijkste verschillen uitgelegd
Gaspar van Elmbt
Beeldsensoren zijn essentiële componenten in digitale camera's en imaging-apparaten. Ze zetten licht om in elektronische signalen, waardoor het mogelijk wordt digitale beelden te creëren. De twee meest voorkomende typen sensoren zijn CCD (Charge-Coupled Device) en CMOS (Complementary Metal-Oxide-Semiconductor). Hoewel beide hetzelfde doel dienen, werken ze op verschillende manieren en bieden ze unieke voordelen, afhankelijk van de application.
Bij VA Imaging bieden wij geavanceerde imaging-technologieën en custom oplossingen voor industriële, wetenschappelijke en onderzoeks machine vision applicaties. Deze gids helpt u de kernverschillen tussen CCD- en CMOS-sensoren te begrijpen, zodat u weloverwogen beslissingen kunt nemen op basis van uw specifieke imaging-behoeften.
Table of contents
Hoe CCD- en CMOS-sensoren werken

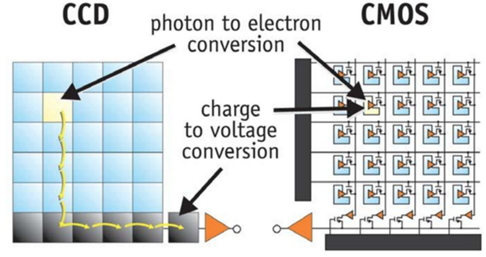

Zowel CCD- als CMOS-sensoren maken gebruik van het foto-elektrisch effect: wanneer licht een lichtgevoelig gebied raakt, wordt er een elektrische lading gegenereerd. Deze lading wordt vervolgens verwerkt om een digitaal beeld te vormen. Het belangrijkste verschil zit in de manier waarop het signaal wordt uitgelezen en omgezet.
CCD (Charge-Coupled Device)
CCD-sensoren verplaatsen lading over de chip naar één enkele uitgang, wat resulteert in hoge beelduniformiteit en lage ruis, ideaal voor precisie imaging.
- Seriële ladingsoverdracht: De lading van elke pixel wordt over de chip doorgegeven en uitgelezen op één enkele uitgang.
- Gecentraliseerde verwerking: Een enkele versterker zet de lading om in spanning, die vervolgens extern wordt gedigitaliseerd.
- Global Shutter (voornamelijk CCD, steeds vaker CMOS): Dit betekent dat de gehele sensor op exact hetzelfde moment aan licht wordt blootgesteld, waardoor een echt "momentopname" van de scène wordt vastgelegd. Dit elimineert bewegingsvervormingen, waardoor het ideaal is voor snel bewegende onderwerpen of situaties waarin nauwkeurige timing cruciaal is.
CMOS (Complementary Metal-Oxide-Semiconductor)
CMOS-sensoren gebruiken per-pixelverwerking en on-chip schakelingen, waardoor snellere uitlezing, lager energieverbruik en grotere integratie mogelijk zijn.
- Parallelle verwerking: Elke pixel heeft zijn eigen versterker (en vaak zijn eigen ADC), waardoor een snellere, onafhankelijke uitlezing mogelijk is.
- Geïntegreerde schakelingen: Beeldverwerkingstaken (bijv. versterking, ruiscorrectie) vinden direct op de chip plaats.
- Rolling Shutter (voornamelijk CMOS): Dit betekent dat de sensor het beeld regel voor regel, opeenvolgend, belicht en uitleest. Bij snelle beweging worden verschillende delen van het bewegende object op iets verschillende tijdstippen vastgelegd, wat kan leiden tot vervormingen zoals het "jello-effect", scheefstand of wiebelen.
CCD vs. CMOS: Vergelijking van eigenschappen
| Kenmerk | CCD | CMOS |
|---|---|---|
|
Beeldkwaliteit |
Historisch beter, met lagere ruis en hoge uniformiteit. |
Vergelijkbaar in moderne sensoren dankzij technologische vooruitgang. |
|
Geluidsniveaus |
Laag, dankzij gecentraliseerde verwerking. |
Aanvankelijk hoger; nu sterk verbeterd met moderne ontwerptechnieken. |
|
Lichtgevoeligheid |
Hoge gevoeligheid en uitstekende prestaties bij weinig licht. |
Verbeterd met innovaties zoals backside illumination. |
|
Uitleessnelheid |
Langzamer door sequentiële ladingsoverdracht. |
Snel, dankzij parallelle pixeluitlezing. |
|
Stroomverbruik |
Hoog energieverbruik. |
Lage stroomverbruik; beter voor apparaten op batterijen. |
|
Productiekosten |
Duurder; vereist gespecialiseerde fabricage. |
Kosteneffectief; maakt gebruik van standaard halfgeleiderprocessen. |
|
Integratie |
Vereist externe componenten voor verwerking. |
Zeer geïntegreerd; kan on-chip functies bevatten zoals ruiscorrectie. |
|
Beeldartefacten |
Gevoelig voor blooming en smearing. |
Minder blooming; kan rolling shutter-vervorming ervaren. |
|
Typische Applicaties |
Wetenschappelijke imaging, astronomie, professionele apparatuur. |
Smartphones, DSLR-camera's, webcams, beveiligingscamera's, autosystemen, industriële camera's. |
Welke sensortype is beter?
Er is geen pasklaar antwoord – het hangt af van de use case:
- Kies CCD voor applicaties die ultra-laag ruisniveau, hoge beelduniformiteit of lange belichtingstijd vereisen (bijv. microscopie).
- Kies CMOS voor snelheid, energie-efficiëntie, kosteneffectiviteit en geavanceerde integratie (bijv. real-time verwerkende systemen).
Om te zien hoe deze sensortechnologieën presteren in praktijksituaties, bekijk onze machine vision solutions and applicaties blog waar we laten zien hoe onze computer vision producten met succes zijn geïmplementeerd in diverse sectoren.
De verschuiving in de industrie naar CMOS
Hoewel CCD-sensoren ooit het high-end imaging segment domineerden, heeft CMOS aanzienlijke verbeteringen doorgemaakt op het gebied van kwaliteit, gevoeligheid en snelheid. Tegenwoordig worden CMOS-sensoren in de meeste consumenten- en professionele apparaten gebruikt vanwege hun:
- Snellere prestaties
- Lager energieverbruik
- Kleiner formaat
- Verwerkingsmogelijkheden op de chip
Met de opkomst van global shutter CMOS-sensoren stappen zelfs voor beweging kritische applicaties over op CMOS-technologie.
CCD- en CMOS-technologieën: afsluitende vergelijking
Zowel CCD- als CMOS-beeldsensoren hebben een cruciale rol gespeeld in de evolutie van digitale imaging. Terwijl CCD's worden gewaardeerd om hun superieure beeldkwaliteit en precisie in gespecialiseerde vakgebieden, hebben CMOS-sensoren zich snel ontwikkeld om te voldoen aan—en vaak te overtreffen—de moderne prestatie-eisen.
Dankzij verbeteringen in snelheid, efficiëntie, integratie en kosten is CMOS uitgegroeid tot de dominante technologie in de meeste consumenten-, industriële en professionele imaging-applicaties. Toch behouden CCD-sensoren hun relevantie in nichegebieden waar ultra-lage ruis en uniformiteit cruciaal zijn.
Uiteindelijk hangt de juiste keuze af van uw specifieke vereisten—of het nu gaat om het vastleggen van snelle actie, het optimaliseren van de batterijduur, het verlagen van productiekosten of het bereiken van de hoogst mogelijke beeldgetrouwheid.
Inzicht in de sterke punten en afwegingen van elke technologie stelt u in staat om weloverwogen beslissingen te nemen bij het selecteren van imaging-oplossingen voor uw application.
Klaar om de juiste beeldsensor voor uw application te kiezen?

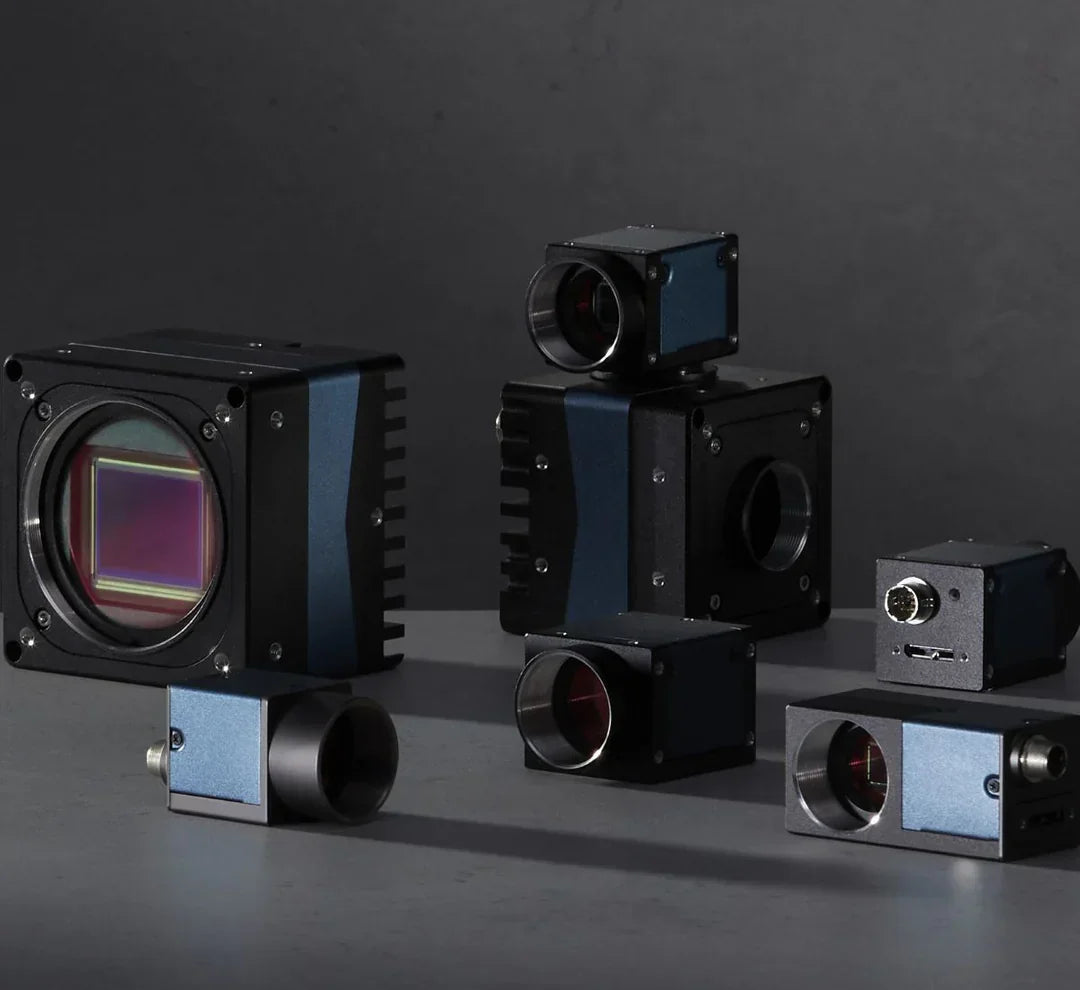

Bij VA Imaging zijn wij gespecialiseerd in hoogwaardige industriële camera's en geavanceerde imaging-oplossingen voor industriële, wetenschappelijke en custom applicaties. Of u nu een systeem ontwikkelt voor imaging bij weinig licht, hoge snelheden of nauwkeurige metingen, onze experts kunnen u helpen de perfecte oplossing te vinden.
