Kwaliteitscontrole en schadedetectie in auto-inspectietunnel

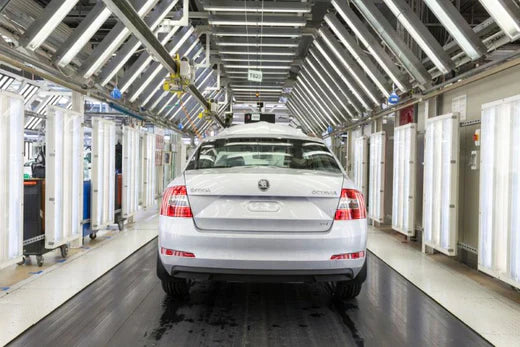

Een autokeuringstunnel is een ruimte die ontworpen is om voortuigen visueel te inspecteren. Autofabrikanten gebruiken het voor kwaliteitscontrole en inspectiedoeleinden. Onze machine vision camera’s leggen samen met onze computer vision software beelden vast die vervolgens worden verwerkt om het oppervlak te onderzoeken en eventuele onvolkomenheden, defecten of krassen te detecteren.

Kwaliteitscontrole en schadedetectie in auto-inspectietunnel

Autokeuringstunnels kunnen worden gebruikt in de auto industrie door zowel autofabrikanten als toeleveranciers. Te gebruiken voor kwaliteitscontrole bij de assemblage van voertuigen om inspecties uit te voeren op nieuwe geassembleerde voertuigen voordat ze de productielijn verlaten. Ook gebruikt in de aftermarket, met name voor het opsporen van schade, voor autodealers, carrosseriebedrijven, schadeherstelbedrijven om eerst de onvolkomenheden te vinden en vervolgens de kwaliteit van het uitgevoerde werk te garanderen.

Machine vision camera selectie voor auto inspectie

De machine vision camera die we hebben geselecteerd voor dit auto-inspectieproject is onze 20MP GigE camera ‘MER2-2000-6GM-P’. De engineer wilde defecten detecteren met een diameter tot 1 milimeter op een niet-rijdend voertuig. Omdat de details die we moeten detecteren erg klein zijn, geeft een industriële camera met een hoge resolutie ons de beste resultaten. In dat geval gebruiken we een 20MP camera. Omdat het voertuig stilstaat terwijl de foto’s worden genomen, kunnen we een rolling shutter camera gebruiken. We gebruiken een GigE camera omdat de afstand tussen sommige camera’s en de PC langer is dan 4,6 meter. We gebruiken ook een monochrome camera omdat deze drie keer lichtgevoeliger zijn dan onze kleurencamera’s.

We zullen in totaal 48 camera’s gebruiken, 16 aan elke kant van de tunnelbak en nog eens 8 aan het plafond. De box van de autotunnel is 4 meter hoog, 5 meter breed en 7 meter lang. Daarom hebben we gekozen voor zoveel camera’s, zodat elke camera zich kan richten op een kleiner field of view, waardoor we de meest nauwkeurige antwoorden krijgen. Met deze vele camera’s kunnen we foto’s maken van elk deel van het voertuig, van de banden tot de bovenkant van de auto. Met deze camera’s kunnen we ook foto’s maken van auto’s van verschillende afmetingen. Met de monochrome camera’s, die lichtgevoeliger zijn, kunnen we kleine onvolkomenheden aan de buitenkant van de auto detecteren, zoals krassen, deuken, enz.

MER2 GigE POE Vision Camera

Industriële lens voor Sony IMX183 sensor

De geselecteerde camera voor deze auto-inspectietunnel heeft een Sony IMX 183 sensor met een sensorgrootte van 1’’. We zullen onze lenscalculator gebruiken om de beste lenzen voor deze camera’s en oplossing selecteren. Om de beste lens te berekenen, moeten we het vereiste horizontale field of view en de werkafstand weten. Omdat we een zeer groot field of view hebben, zullen we het field of view van elke camera uitsplitsen naar 1750 mm x 1000 mm. Met een horizontale FOV van ongeveer 1750 mm en een werkafstand van ongeveer 1600 mm, krijgen we een FOV van 1746 mm x 1166 bij gebruik van onze 25MP 12 mm focal length 25MP 12mm focal length 'VA-LCM-25MP 12MM-F2.4-120 lens. De berekeningen van de lenscalculator zijn hieronder bijgevoegd. De aanbevolen focal length is 12 mm lens, onze aanbevolen lens is een 25MP C-mount lens.

VA8-LCM-25MP-12MM-F2.4-120-2-C-mount-lens

Lens Calculator

Auto-inspectie verlichting oplossingen

Bij alle vision toepassingen is het cruciaal en erg moeilijk om verlichting te vinden vanwege verschillende redenen, zoals reflectie, natuurlijk verlichting, enz. De meeste van onze klanten met vergelijkbare toepassingen voor auto-inspectietunnels gebruiken aangepaste verlichting, die wij leveren.

In dit geval koos de engineer voor onze aangepaste LED paneelverlichting met goed diffuus licht. Het metaal in de auto, de ramen in de auto, enz. kunnen erg reflecterend zijn. De engineer besloot om deze reflectie van de auto gebruiken om de benodigde details vast te leggen.

Een andere veelgebruikte verlichtingsoplossing die onze klanten gebruiken en die we aanraden, is het zebra-effect op de LED paneelverlichting. Een andere optie is het gebruik gepolariseerde verlichting en het toevoegen van polarisatiefilters aan de lenzen om reflecties die de auot en de verlichting kunnen genereren te verwijderen.

Elke oplossing is anders, elke opstelling is anders, dus neem contact met ons op en we kunnen u beste verlichtingsoplossing voor uw eigen project voorstellen.

Beeldverwerkingssoftware voor het opsporen van autodefecten

Nadat we de beste machine vision camera, lens en verlichtingsoplossing hebben gevonden voor de automatische detectie van defecten, raden we de klant altijd aan om eerste de beste set-up te vinden, zodat we hem daarna kunnen helpen met het vinden van de beste software.

Voor deze toepassing stelden we de Zebra Aurora Vision Studio 5 voor. We stelden de engineer voor om eerste de Lite versie te downloaden die gratis is, op die manier kan hij de software uitproberen en zien of het goed werkt met de toepassing. De lite versie werkt niet met live beelden, maar er kan een beeld worden genomen en opgeslagen om het programma uit te proberen. Als de proefversie na uitvoerig testen geschikt blijkt te zijn, maar de uiteindelijke prestatietests of speciale functies nog moeten worden uitgeprobeerd, maken we dit graag mogelijk. In deze gevallen kunnen we ook een 30 dagen proefversie van het volledige programma aanbieden. Met de Zebra Aurora kan de engineer de camera’s, lenzen en verlichting uitproberen, een foto maken en deze analyseren in de software, waarna hij eventuele defecten kan markeren bij de inspectie van de auto.

Zebra Aurora is een geweldige optie omdat het gemaakt is voor vision engineers om oplossingen te creëren zonder programmeervaardigheden, het biedt een verscheidenheid aan softwarepakketten afhankelijk van uw specifieke behoeften. Ons technisch supportteam biedt ook driemaandelijkse trainingssessies voor deze software aan en we staan open voor het ontvangen van afbeeldingen en documenten om gratis voorbeeldprogramma’s te maken.

Zebra Aurora Vision Studio

Ondersteuning voor autokeuringstunnel

We zijn ons ervan bewuest dat elk project anders is, dat uw FOV groter of kleiner kan zijn, dat u te maken kunt hebben met natuurlijk licht bovenop reflectie van de auto, dat u niet zeker weet welke camera nodig is of hoeveel megapixels u nodig heeft voor de specifieke details die u in uw beeld moet detecteren. Bij VA Imaging helpen we u graag bij het vinden van de beste machine vision componenten in de autofabricage, zoals camera, lens, verlichting, software en eventuele extra hardware nodig is voor uw toepassing. Neem contact met ons op via onderstaand formulier om in contact te komen met een van onze accountmanagers die u graag helpen bij het vinden van de beste oplossing voor uw auto-inspectieproject!
