Lekkage-inspectie in beperkte ruimtes met Board-level vision-camera's
Max Reijngoudt
Hydraulische lekdetectie is essentieel om ervoor te zorgen dat de prestaties worden gemaximaliseerd, de stilstandtijd minimaal is en potentieel dure reparaties worden vermeden. Door een hydraulisch lekdetectiesysteem met machine vision camera's te ontwikkelen, kunnen ingenieurs de tijd die nodig is om fouten in een machine op te merken tot een minimum beperken en de betrouwbaarheid van het systeem garanderen. Een recente toepassing vereiste een compacte machine vision-opstelling die gebruikt kon worden om een hydraulisch systeem te controleren op lekken binnen een extreem krappe ruimte. In veel voorkomende toepassingen met beperkte ruimte raden we aan om een board level camera te gebruiken (VA Imaging's VEN camera's serie) in combinatie met lenzen die geschikt zijn voor de toepassing. In het volgende artikel leggen we uit hoe deze twee componenten, samen met de Daheng Imaging SDK, een effectieve oplossing vormden die werd gebruikt voor een hydraulisch lekdetectieproject en die kan worden gebruikt voor toepassingen met vergelijkbare eisen.
Table of contents
Machine Vision Camera Selectie
Voor effectieve lekdetectie is een industriële camera nodig met compacte afmetingen en een snelle framerate. Op basis van de eisen van de onderzoeker adviseerden we de 'VEN-161-61U3C', een 1,61-megapixel global shutter camera die gebruik maakt van de Sony IMX296 sensor. De sensor biedt de mogelijkheid voor de camera om een resolutie van 1440x1080 pixels te bereiken met een framerate van 61 FPS, waardoor snel beelden kunnen worden vastgelegd voor het monitoren van lekken in realtime.
Bovendien is de VEN-161-61U3C camera op directieniveau bijzonder geschikt voor beperkte omgevingen. De afmetingen van de camera zijn 35x35x20,8 mm, wat op zeer kleine plaatsen past en dus ideaal is voor compacte installaties in hydraulische systemen. De versie van de camera die aan de klant werd aanbevolen was de C-mount behuizingsoptie, wat een combinatie is van een C-mount met een 5mm verlengring. De camera kan ook worden besteld met alleen een CS-mount, een M12 mount en zelfs zonder mount voor projecten met extra beperkte ruimte. Het was ook belangrijk voor de klant om een kleurencamera te hebben, om eventuele onregelmatigheden in de kleur van de lekkage op te merken en te identificeren.
Bovendien was de klant met de VEN-161-61U3C camera in staat om binnen een Field of View (FOV) van ongeveer 300x200mm het kleinste detail van ongeveer 1mm te zien. Deze camera was dus geschikt voor het opsporen van kleine hydraulische lekken die zouden kunnen uitgroeien tot grotere problemen.
Lens selectie voor Sony IMX296-sensor
De keuze van de juiste lens is van het grootste belang om de camera optimaal te laten presteren op het gebied van lekdetectie. In deze toepassing werd de VA-LCM-5MP-04MM F2.0-018 lens gebruikt. De genoemde C-mount lens heeft een beeldcirkel van 1/1.8“ en een focal length van 4mm. Deze lens paste daarom goed bij de VEN-161-61U3C camera en bleek geschikt voor het vastleggen van zeer nauwkeurige beelden.

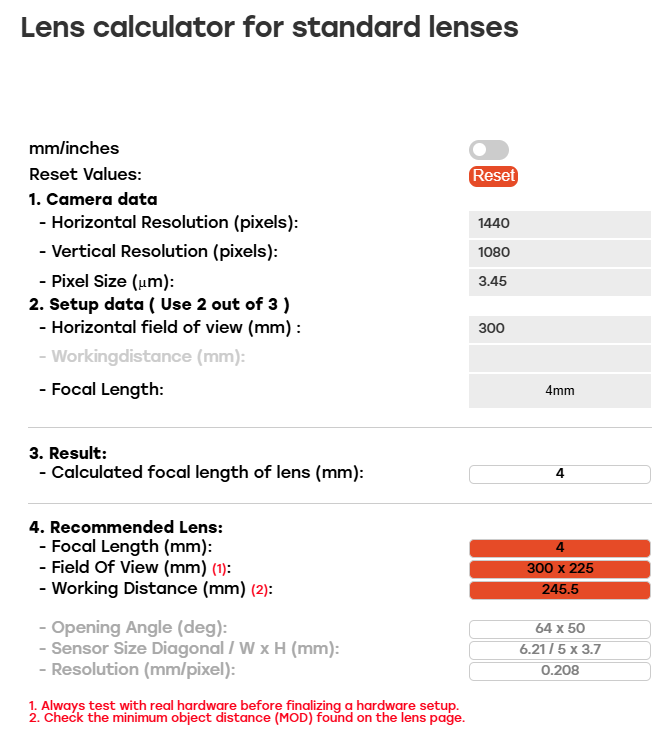

Door de 'VEN-161-61U3C' te gebruiken in combinatie met de 'VA-LCM-5MP-04MM-F2.0-018' lens, bij een werkafstand van ongeveer 245,5 mm, was de klant in staat om een werkelijke FOV van ongeveer 305 x 228,7 mm te bereiken. Een configuratie als deze zorgt ervoor dat het benodigde gebied wordt bestreken met een fijnere detailopname, waardoor de juiste lekdetectie in het betreffende gebied wordt gegarandeerd.
Software voor lekkage-inspectie
Voor dit lekdetectiesysteem had de klant een ontwikkelkit nodig om software te maken voor beeldverwerking, het markeren van mogelijke lekken en het afgeven van een waarschuwing. Daarom werd de Daheng Imaging Software Development Kit (SDK) voorgesteld. Deze werd gebruikt om de klant te helpen bij het bouwen van een op maat gemaakt hulpprogramma voor het identificeren van lekken in het hydraulische systeem. In deze situatie werd de Daheng Imaging SDK geïnstalleerd op het Windows-besturingssysteem, maar het ondersteunt ook systemen zoals Linux en Android. Bovendien heeft de SDK een demoprogramma, dat een gebruikersinterface bevat om klanten te voorzien van een eenvoudige manier om parameters in te stellen, zoals de belichtingstijd van een camera. Indien nodig bevat het ook verschillende programmeervoorbeelden.
Toepassingen voor lekinspectie
De board-level camera 'VEN-161-61U3C' vormt samen met de 04mm C mount lens 'VA-LCM-5MP-04MM-F2.0 018' een goede samenstelling voor nauwkeurige lekdetectie in krappe industriële omstandigheden. Dankzij de compacte vorm, de hoge resolutie en de efficiëntie van de framerate is deze camera niet alleen betrouwbaar voor het opsporen van lekken in hydraulische systemen, maar ook voor andere soortgelijke toepassingen. Bovendien kunnen ontwikkelaars dankzij de flexibiliteit in de Daheng SDK op een zeer eenvoudige en snelle manier software op maat implementeren, zodat de hele opstelling gebruiksvriendelijk en eenvoudig te implementeren is.
