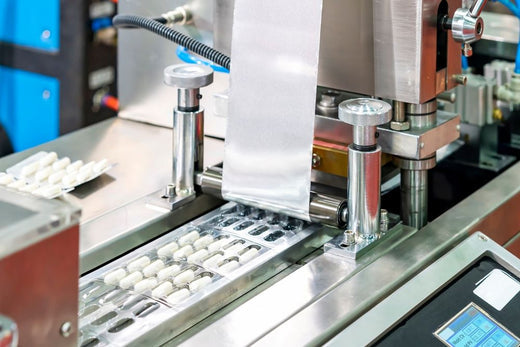

Machine Vision voor blisterverpakkingsinspectie
Wat betreft de verschillende machine vision toepassingen waarvoor onze opstellingen worden gebruikt, is blisterinspecties met computer vision. Klanten gebruiken onze hardware om de kwaliteit van de verpakking te inspecteren, de kwaliteitscontrole te verbeteren en eventuele schade aan het oppervlak, die de verpakking als defect zou bestempelen, te identificeren. Natuurlijk vereisen dit soort inspecties nogal wat detail en een specifieke combinatie van producten.
Daarom is dit artikel geschreven om tijd te besparen en mogelijke fouten te voorkomen bij het kiezen van de juiste producten voor de toepassing. Bovendien is dit artikel gebasseerd op een situatie uit het verleden die overeenkomt met het onderwerp en bevat het advies van een van de experts van VA Imaging op het gebied van hardware en software. Verder zullen links worden gekoppeld aan producttitels, waarbij een klik op hen, u direct in staat zal zijn om direct te zien het product prijzen en diverse andere informatie met betrekking tot het product.
In dit geval wilde de klant die aan de applicatie werkte een inspectiesysteem ontwikkelen om beelden van blisters vast te leggen en deze te inspecteren op beschadigingen. Door de beschadigde blisters te identificeren met behulp van onze hardware kon de klant de algehele efficiëntie van het proces verhogen en de kans op fouten minimaliseren.
Table of contents
De meest optimale machine vision camera selecteren
Ten eerste is het bij het maken van een optimale opstelling essentieel om een industriële machine vision camera te kiezen die past bij de specificaties van de betreffende situatie. In dit scenario werd de klant geadviseerd om de 26MP USB3 camera ‘ME2P-2621-15U3C’ te gebruiken. Dit product is een 26 megapixel camera die is uitgerust met een een Gpixel GMAX0505 sensor, een Global Shutter, die kleurgegevens opneemt en een framerate van 15fps heeft. Verder gaf de klant aan dat de afstand van de camera tot de PC ongeveer 3 meter is en benadrukte hij een voorkeur voor USB3 interface. Afgezien van het verzoek van de klant om een specifieke interface, zijn onze aanbevelingen met betrekking tot interfaces dus meestal gebaseerd op de afstand tussen de camera en de pc. Bovendien zijn camera’s met een USB3 interface gericht op een hoge resolutie en hoge snelheid.
Bovendien gaf de klant aan dat het nodig was om kleurgegevens op te nemen en daarom werd hem natuurlijk voorgesteld om een kleurencamera te gebruiken. Ook worden de blisters geïnspecteerd terwijl een transportband ze verplaatst en daarom was een Global Shutter essentieel voor deze toepassing.
Verder was een zeer belangrijke factor in deze situatie de resolutie van de camera. De klant gaf aan dat de geïnspecteerde blister verpakking 165x165 mm groot is, wat in dit geval ook werd gezien als de FOV en het kleinste detail dat moest worden gezien 0,1 mm was. Daarom werd op basis van deze informatie verwacht dat de 26 megapixel camera, uitgerust met een Gpixel GMAX0505 sensor en een resolutie van 5120x5120 pixels, goed zou passen.
Een industriële lens selecteren voor de toepassing
Bij het kiezen van een optimale lens voor de gekozen camera is het belangrijk om rekening te houden met de optische grootte van de sensor. In dit geval heeft de GMAX0505 sensor een optische grootte van 1.1. om uit te zoeken welke lens het beste bij de opstelling past, kunt u het beste de online lenscalculator gebruiken. Bovendien waren in deze situatie de benodigde specificaties voor de juiste lens het horizontale field of view en de werkafstand. Ook de resolutie van de camera en de pixelgrootte worden gebruikt om de werkelijke FOV van de opstelling te bepalen (zie de berekeningen hieronder ter referentie).
Verder werden verschillende werkafstanden uitgeprobeerd. Hierbij werd vastgesteld dat met de genoemde camera en lens op een werkafstand van 700 mm, het werkelijke field of view 166,4 x 166,4 mm zou zijn.
Op basis van deze bevindingen en de berekeningen in de schermafbeeldingen hierboven werd daarom de VA-LCM-25MP-50MM-F2.4-120 lens geadviseerd. Voordat we verder gaan met het onderwerp software, is het belangrijk om te vermelden dat de klant in dit geval al een machine vision verlichtingsoplossing had ingesteld.
Lens calculator
Computer Vision Software voor blisterinspectie
Wat betreft de software voor de toepassing, had de klant al software in gedachten. Omdat de producten van VA Imaging compatibel zijn met GenICam, kon de klant deze gebruiken met software van derden. VA Imaging producten zijn bijvoorbeeld compatibel met software van derden, zoals Arm Board, Cognex Vision Pro, Matlab, MvTec Halcon, Ni Labview en OpenCV. Om het systeem te programmeren, werd de klant echter geadviseerd om de gratis meegeleverde software – DE DAHENG IMAGING (SOFTWARE DEVELOPMENT KIT) – te gebruiken. De SDK werd gebruikt om de vereiste parameters van de camera in te stellen en de beelden op te nemen. Bovendien worden programmeertalen zoals C++, C# /.NET en Python ondersteund door de SDK. De software is ook compatibel met ARM platforms, industriële pc’s en draait op systemen als Android, Linux en Windows.
