VEN-1220-32U3C-FPC, IMX226, 4024x3036, 32fps, 1/1.7 inch, Rolling shutter, Boardlevel, Kleur
- IMX226
- 4024x3036
- 32fps
- 1/1.7 inch
- Rolling shutter
- Boardlevel
- Kleur
Beschrijving

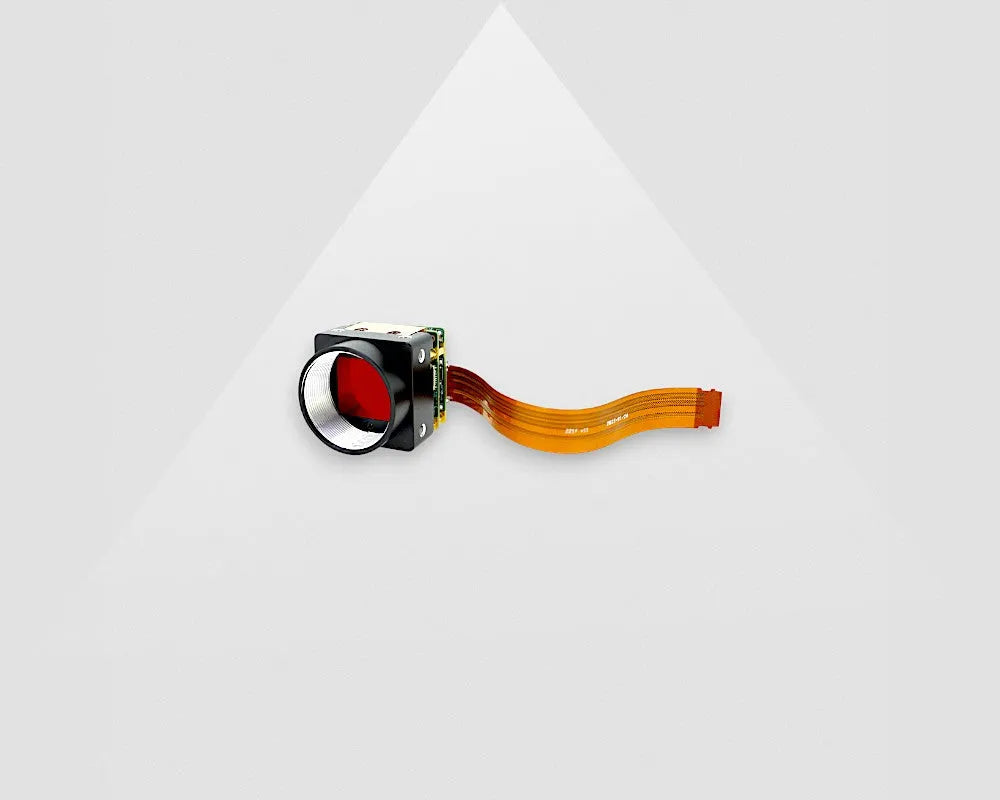

USB3 Vision OEM Camera

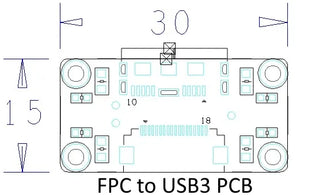

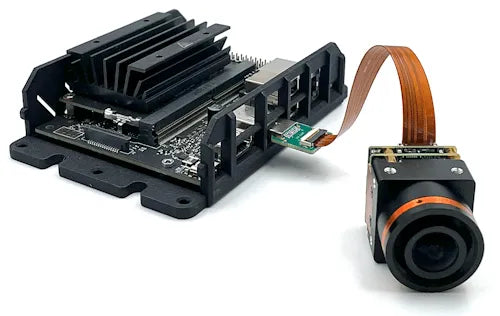

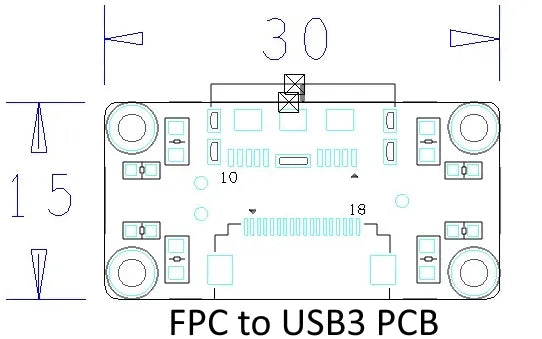

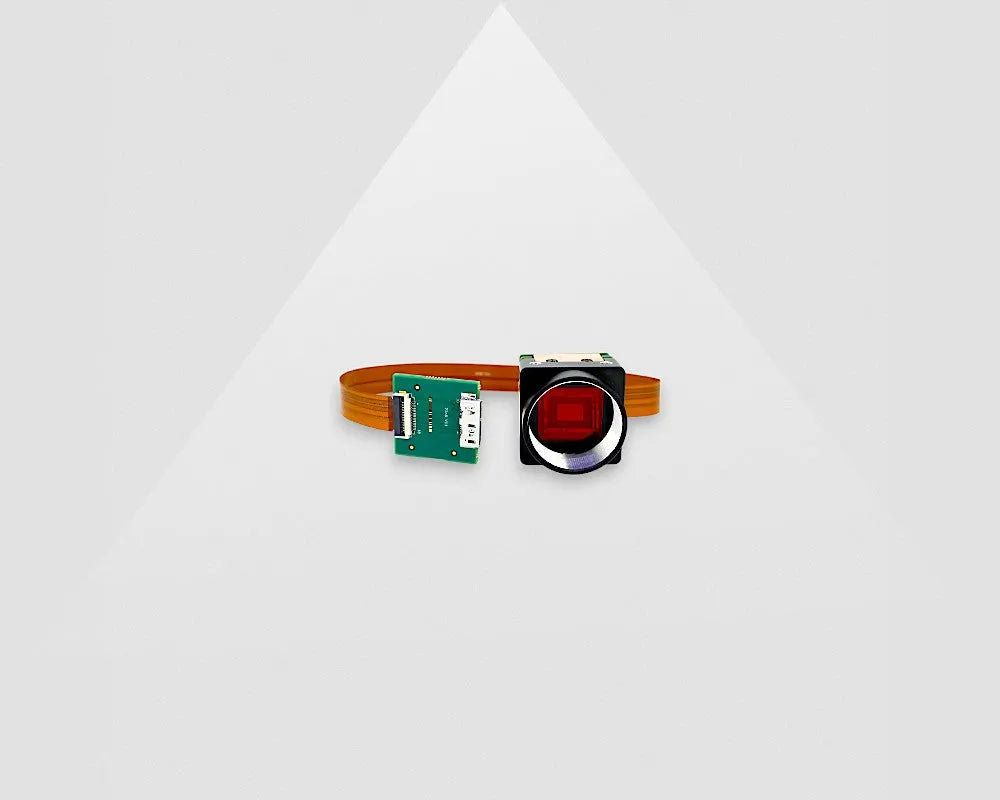

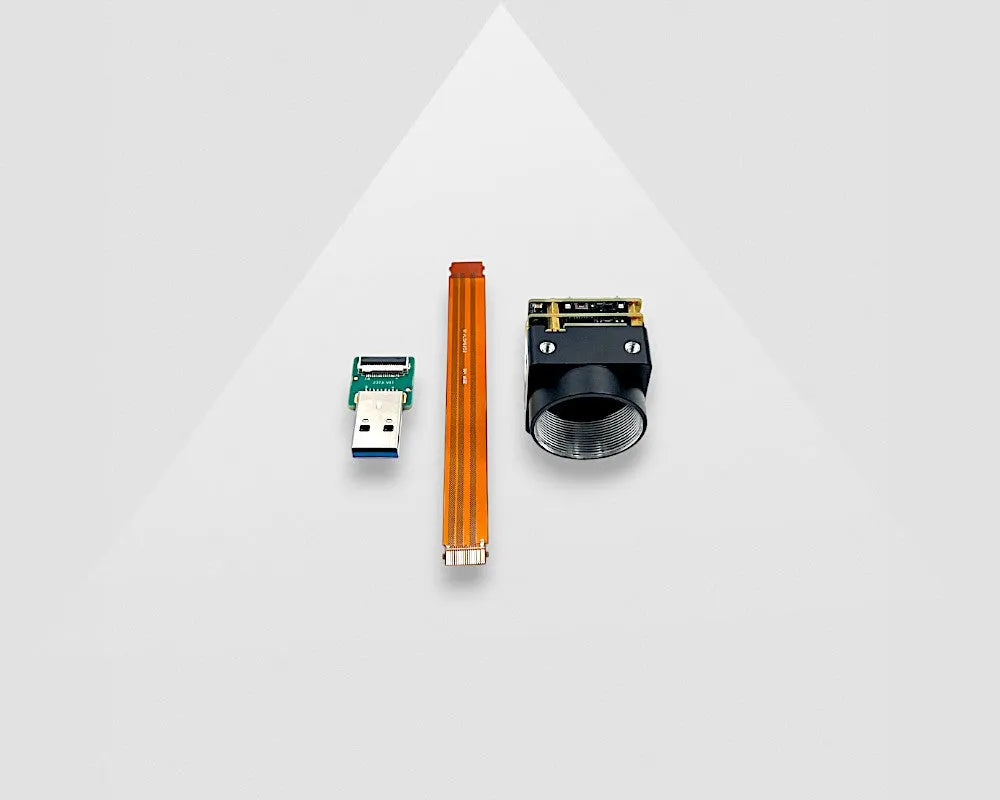

De Venus USB3.0 FPC camera serie is een industriële boardlevel camera, met een USB3.0 interface. Het heeft een speciale FPC-connector, waardoor de grootte van een standaard USB3.0-connector wordt verminderd. Hierdoor is de camera nog compacter en gemakkelijker te integreren in apparaten. Een kleine PCB die de FPC-connector omzet naar een USB3 Micro B-connector, zodat je deze camera eenvoudig kunt testen. Deze board kan worden losgekoppeld om ruimte te besparen. USB3.0 is een geschikte interface voor hoge resolutie en hoge snelheid camera's. Bovendien is deze interface zeer geschikt voor embedded platforms zoals de Raspberry Pi (4 of hoger), NVIDIA-familie.
Dit model is interessant voor jou wanneer jouw application voldoet aan de volgende voorwaarden:
- Je hebt een zeer compacte camera (29x29x33,3mm) nodig met een extreem compacte aansluitinterface.
- 100, 200 of 500 mm FPC-kabeloptie
- Er is slechts één kabel nodig om het apparaat aan te sluiten
- Geschikt voor pc's en embedded platforms: ARM V7 & ARM V8
- Hardware-triggering
Specificaties
| Artikelnummer | VEN-1220-32U3C-FPC |
| Camera interface | USB3 Vision |
| Camera Resolutie | 4024x3036 |
| Camera Frame rate (fps) | 32 |
| Camera pixelgrootte (um) | 1.85 |
| Camera Kleur/Mono | Color |
| Camera Sensor type | Sony IMX226 |
| Camera sensor grootte | 1/1.7" |
| Camera Shutter Type | Rolling Shutter |
| Camera shutter | 3us~1s |
| Camera ADC Bitdiepte | 12bit |
Garantie en productlevenscyclus
Daheng Imaging produceert jaarlijks meer dan 100.000 industriële camera's volgens de hoogste kwaliteitsnormen. De industriële camera's zijn gecertificeerd door TÜV Rheinland en hebben een garantie van 3 jaar. Na de marktintroductie is elk camera-model minimaal 7 jaar beschikbaar. De meeste camera's hebben zelfs een veel langere productlevenscyclus. Voor meer informatie over ons productlevenscyclusbeheer, bekijk dit artikel.
Industriële Kleur Camera

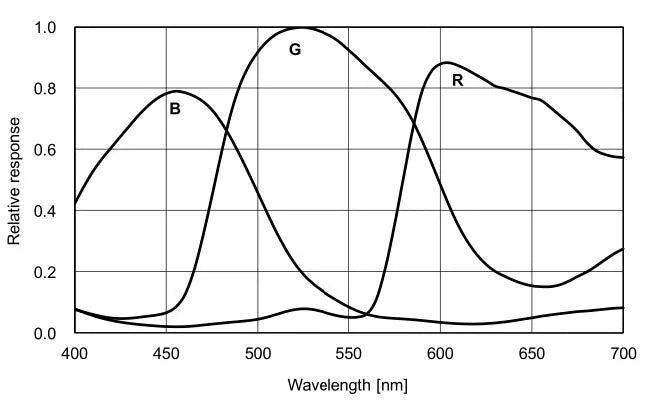

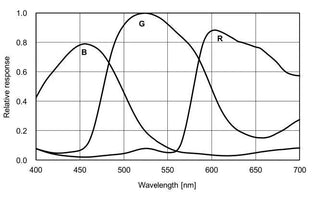

Een kleur camera maakt gebruik van een Bayer-patroon om een gekleurd beeld te produceren. De RGB-waarde van elke pixel wordt berekend door de waarde van een pixel te combineren met alle waarden van naburige pixels. Dit resulteert in minder scherpe beelden dan die van een monochrome camera. Vanwege het RGB-filter op de pixels, vangt elke enkele pixel, rekening houdend met wit licht, tot 66% minder fotonen dan een monochrome camera. Dit maakt een kleur camera minder lichtgevoelig dan een monochrome. Om dit te compenseren, zijn de volgende opties beschikbaar:
- Verhoog de hoeveelheid licht
- Verhoog de winst
- Verhoog shutter / belichtingstijd
- Selecteer een lichtgevoeligere sensor
- Selecteer een lichtgevoeligere lens
In vergelijking met beveiligingscamera's en webcams heeft een industriële kleur camera grotere en lichtgevoeligere pixels. Dit biedt u een uitstekende beeldkwaliteit.
| Artikelnummer | VEN-1220-32U3C-FPC |
| Camera interface | USB3 Vision |
| Camera Resolutie | 4024x3036 |
| Camera Frame rate (fps) | 32 |
| Camera pixelgrootte (um) | 1.85 |
| Camera Kleur/Mono | Color |
| Camera Sensor type | Sony IMX226 |
| Camera sensor grootte | 1/1.7" |
| Camera Shutter Type | Rolling Shutter |
| Camera shutter | 3us~1s |
| Camera ADC Bitdiepte | 12bit |
| Camera pixel bitdiepte | 8bit, 10bit |
| Camera Digitale Versterking | 0dB~24dB |
| Camera pixelgegevensformaat | BayerRG8 / BayerRG12 |
| Camera synchronisatie | Hardware trigger, software trigger |
| Camera I/O | 1 Bidirectional GPIO |
| Camera bedrijfstemperatuur. | 0°C~45°C |
| Camera werkvochtigheid | 10%~80% |
| Camera lens bevestiging | C |

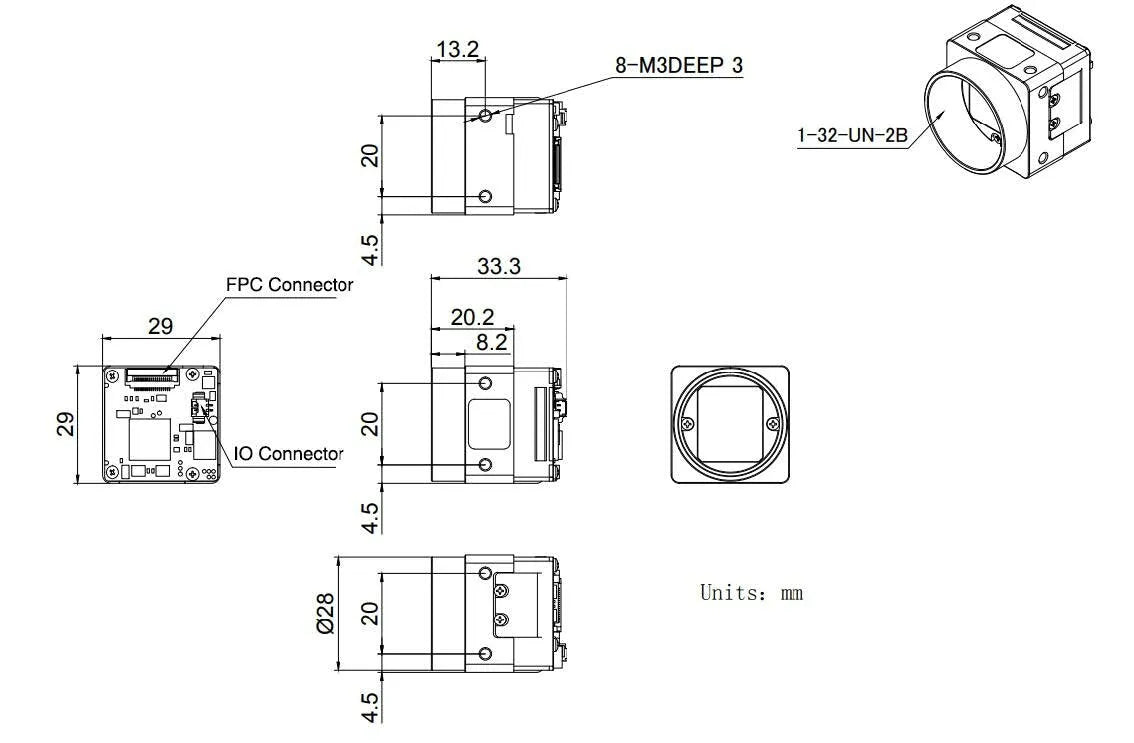

| Camera afmetingen | 29x29x33.3mm |
| Camera SDK Software | Windows / Linux / Android |
| Camera energieverbruik | <2.7W@5V |
| Camera gewicht (g) | 36 |
| Camera Conformiteit | RoHS, CE, FCC, USB3 Vision, Genicam |
| Camera Megapixel | 12 |
| Onderdeelnummer oud | VEN-1220-32U3C-FPC |
