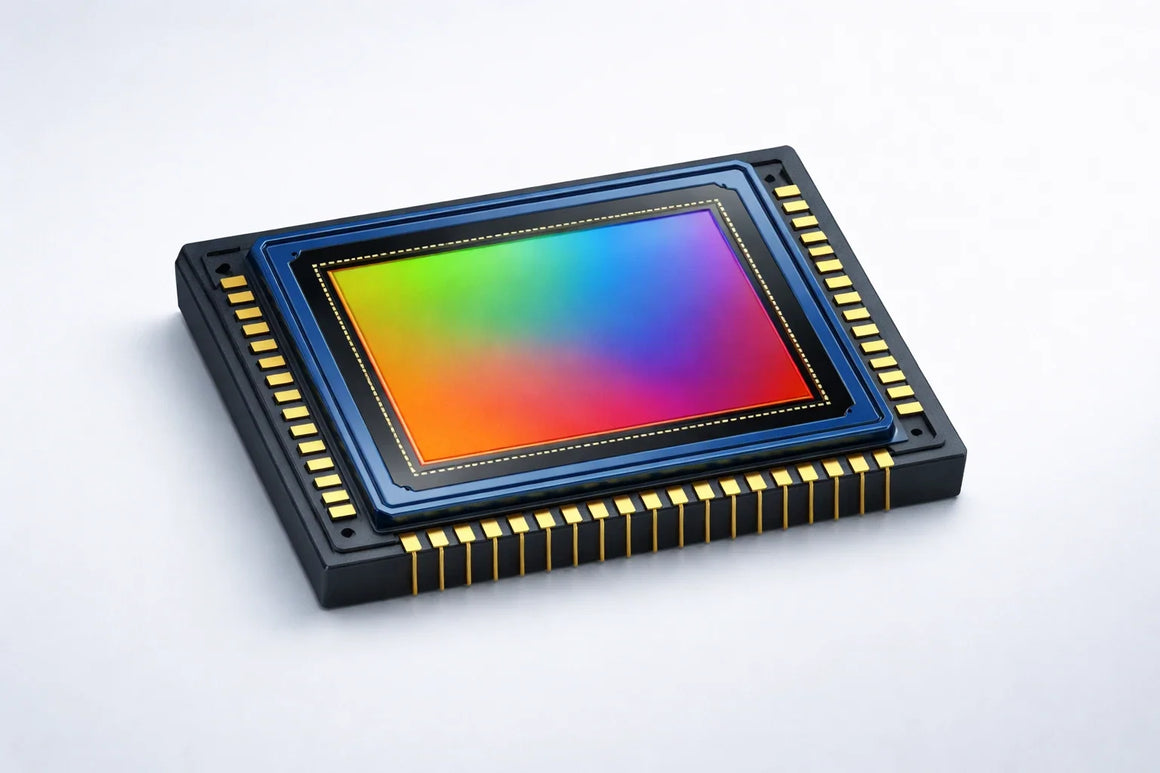

Sony IMX531-sensor: 20MP Global Shutter for høyoppløselig maskinsyn
Sony IMX531-sensoren er en 20-megapikslers global shutter CMOS-bildesensor utviklet for applikasjoner innen industriell bildebehandling som krever høy bildedetalj kombinert med rask bildeinnhenting.
Med en oppløsning på 4512 × 4512 piksler, en pikselstørrelse på 2,74 µm og en global shutter er IMX531 godt egnet for machine vision-applikasjoner der små detaljer må forbli tydelig synlige, selv når objekter er i bevegelse.
Hos VA Imaging er Sony IMX531 tilgjengelig i vår MARS-serie som både monokromt og farge CoaXPress-kamera, med bildeinnhenting i full oppløsning på opptil 102 fps.
Sony IMX531-sensorspesifikasjoner
Sony IMX531 er en global shutter CMOS-bildesensor utviklet for industrielle applikasjoner der høy oppløsning og pålitelig bevegelsesopptak er viktig.
| Sensorteknologi | CMOS |
|---|---|
| Oppløsning | 4512 × 4512 |
| Oppløsningsklasse | Ca. 20 MP |
| Pikselstørrelse | 2.74 × 2.74 µm |
| Sensorstørrelse | 1/1.1" |
| Shutter-type | Global shutter |
| Tilgjengelige versjoner | Monokrom og farge |
| Kameraets bildehastighet | Opptil 102 fps |
| Pikselbitdybde | 8 bit, 10 bit, 12 bit |
VA Imagings IMX531-kameraer opererer med 4512 × 4512 piksler med opptil 102 fps, og kombinerer høy romlig oppløsning med en bildehastighet som er egnet for krevende inspeksjonsoppgaver.
Hva gjør Sony IMX531 annerledes?
Hovedstyrken til Sony IMX531 er kombinasjonen av høy oppløsning og global shutter-bildebehandling.
Med 4512 × 4512 piksler gir sensoren et kvadratisk bildeformat med mer enn 20 millioner piksler. Dette kan være nyttig ved inspeksjon av større områder, registrering av små defekter eller måling av fine detaljer uten umiddelbart å måtte redusere synsfeltet.
Global shutter er like viktig for industriell bildebehandling. Fordi hele bildet eksponeres samtidig, kan objekter i bevegelse fanges uten den geometriske forvrengningen som vanligvis er forbundet med rolling shutter-sensorer.
For machine vision-systemer der bildedetaljer er viktigere enn å oppnå flere hundre bilder per sekund, gir IMX531 en nyttig balanse mellom oppløsning og opptakshastighet.
Hvorfor det kvadratiske formatet 4512 × 4512 kan være nyttig
Sony IMX531 bruker et kvadratisk bildeformat på 4512 × 4512, noe som kan være fordelaktig i applikasjoner der inspeksjonsområdet ikke naturlig er bredt eller rektangulært.
En kvadratisk sensor kan utnytte det tilgjengelige bildeområdet mer effektivt i applikasjoner som:
- PCB- og elektronikkinspeksjon
- halvlederinspeksjon
- komponentmåling
- overflateinspeksjon
- presisjonsjustering
- objektinspeksjon over større områder
Dette formatet kan også være nyttig når objekter kan forekomme i ulike orienteringer, eller når maskinsynssystemet trenger tilsvarende dekning i både horisontal og vertikal retning.
Industrikameraer med Sony IMX531-sensoren
VA Imaging tilbyr industrielle kameraer basert på Sony IMX531-sensoren for applikasjoner der høy bildedetalj og pålitelig høyhastighetsopptak kreves.
Det nåværende IMX531-sortimentet bruker CoaXPress-grensesnittet, som gir båndbredden som kreves for å overføre 4512 × 4512-bilder i full oppløsning med opptil 102 fps.
Kameraene er tilgjengelige i både monokrome og fargekonfigurasjoner.
Den monokrome versjonen er vanligvis egnet for applikasjoner basert på kontrast, geometri, form, kanter og overflateegenskaper. Den kan også kombineres med dedikerte belysningsbølgelengder og optiske filtre for å fremheve spesifikke produktegenskaper.
Fargeversjonen er egnet når fargeforskjeller inngår i inspeksjonskriteriene, for eksempel for å skille mellom komponenter, etiketter, merkinger eller produktvarianter.
Begge modellene tar 4512 × 4512-bilder med opptil 102 fps, bruker en pikselstørrelse på 2,74 µm og har global shutter.
Kameraene bruker to CXP-12 CoaXPress-tilkoblinger og et C-mount-objektivgrensesnitt.
MARS-2021-102X2M
20MP CoaXPress-kamera med Sony IMX531-sensor for høyoppløselig monokrom machine vision.
MARS-2021-102X2C
20MP CoaXPress-kamera med Sony IMX531-sensor for høyoppløselig farge-maskinvisjon.
Monokromt eller farge-IMX531-kamera?
Valget mellom et monokromt og farge-Sony IMX531-kamera avhenger hovedsakelig av hvilken type informasjon inspeksjonssystemet trenger.
Et monokromt IMX531-kamera er generelt et godt alternativ når inspeksjonen er basert på:
- kontrast
- kanter
- dimensjoner
- form
- overflatestruktur
- deteksjon av fine feil
Den monokrome modellen støtter pikselformatene Mono8, Mono10 og Mono12. VA Imaging
Et farge-IMX531-kamera er mer egnet når fargen i seg selv er en del av inspeksjonsbeslutningen.
Typiske eksempler inkluderer:
- verifisering av fargede komponenter
- skille mellom produktvarianter
- inspeksjon av etiketter
- kontroll av fargede markeringer
- deteksjon av feil montering basert på farge
Fargemodellen støtter pikselformatene Bayer RG8, Bayer RG10 og Bayer RG12.
Applikasjoner for Sony IMX531-kameraer
Sony IMX531-kameraer er spesielt relevante der høy oppløsning kreves men applikasjonen fortsatt drar nytte av opptakshastigheter over konvensjonelle kameraer med lavere hastighet.
Elektronikk- og PCB-inspeksjon
Elektroniske sammenstillinger inneholder ofte mange små komponenter innenfor et relativt stort inspeksjonsområde.
IMX531s 20 MP oppløsning kan bidra til å fange opp fine komponentdetaljer samtidig som et bredt synsfelt opprettholdes, noe som gjør den egnet for applikasjoner som PCB-inspeksjon, kontaktinspeksjon og komponentverifisering.
Halvlederinspeksjon
Applikasjoner innen halvledere og mikroelektronikk krever ofte presis deteksjon av svært små detaljer.
Kombinasjonen av 2,74 µm piksler, global shutter-bildebehandling og 20 MP oppløsning gjør IMX531 egnet for inspeksjonssystemer der høy romlig detaljgrad er en prioritet.
Presisjonsmåling
Bildebehandling med høy oppløsning er nyttig når dimensjonsinformasjon må hentes ut fra et bilde.
Det kvadratiske formatet 4512 × 4512 kan være spesielt nyttig når målinger må utføres i både horisontal og vertikal retning over et stort inspeksjonsområde.
Overflate- og defektinspeksjon
IMX531 kan også brukes til å oppdage riper, kanter, overflate- uregelmessigheter og andre små defekter.
Med egnet optikk og belysning gjør det høye pikselantallet at visionsystemet kan bevare detaljer over et relativt stort synsfelt.
Automatisert optisk inspeksjon
For automatiserte inspeksjonssystemer gir kombinasjonen av 20 MP oppløsning og opptak med 102 fps et nyttig kompromiss mellom bildebehandling med svært høy oppløsning, men lavere hastighet, og kameraer med ekstremt høy hastighet og lavere oppløsning.
Velge et objektiv for Sony IMX531
Valg av objektiv er spesielt viktig ved arbeid med en 20MP-sensor og 2.74 µm-piksler.
Det optiske systemet må gi tilstrekkelig oppløsningsevne for å utnytte sensorens oppløsning. Ellers kan objektivet bli den begrensende faktoren i bildebehandlingssystemet.
VA Imaging's IMX531-kameraer bruker et C-mount-objektiv -grensesnitt.
Ved valg av objektiv bør du vurdere:
- påkrevd synsfelt
- arbeidsavstand
- sensorstørrelse
- bildesirkel
- brennvidde
- optisk oppløsning
- dybdeskarphet
- belysningsbølgelengde
For måling med høy oppløsning eller defektinspeksjon er det spesielt viktig å tilpasse objektivets oppløsning til den påkrevde detaljgraden på objektsiden.
Er Sony IMX531 den riktige sensoren for din applikasjon?
Sony IMX531 er et godt alternativ når høy oppløsning, global shutter- ytelse og moderat til høy opptakshastighet alle er viktige.
Oppløsningen på 4512 × 4512 gir mer enn 20 millioner piksler for detaljert industriell bildebehandling, mens global shutter gjør at objekter i bevegelse kan fanges uten rolling-shutter-forvrengning.
VA Imaging sine IMX531-kameraer opererer med opptil 102 fps ved full oppløsning, og gir en god balanse mellom bildedetaljer og opptakshastighet.
Det komplette systemet må imidlertid fortsatt utformes rundt denne ytelsen. Kameragrensesnittet, frame grabber, datamaskin, lagring, objektiv og belysning må alle støtte den nødvendige bildekvaliteten og dataoverføringskapasiteten.
For applikasjoner der det kreves mye høyere bildefrekvenser, kan en sensor med lavere oppløsning og høy hastighet være et bedre valg. Der fine bildedetaljer er prioritert, gir Sony IMX531 kombinert med CoaXPress en sterk plattform for krevende machine vision-systemer.
Er du interessert i å bruke Sony IMX531 i din machine vision-applikasjon?
Kontakt VA Imaging for hjelp med å velge riktig kamera og konfigurasjon for oppsettet ditt.
