Top 5 machine vision camera interfaces
There are many machine vision camera, also known as industrial imaging camera, interfaces available. The following table shows a summary of the most common interfaces, except Camera Link all interfaces are supported by VA Imaging.
| USB 2.0 | USB 3.0 | GigE | Kamera Link | Koaxpresse | 5GigE | 10GigE | |
|---|---|---|---|---|---|---|---|
| Unterstützt von VA Imaging | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Bandbreite | 40 | 400 | 100 | Basis=250 Mittel=500 Voll=750 | 1 Spur = 750, 2 Spur = 1500, 4 Spur = 3000 | 500 | 1000 |
| Kabellänge (maximal) | 5 m | 4,6 m; 100 m mit Glasfaser | 100 m | 100 m | 7m | 50 m | 50 m |
| Strom + Daten auf einem Kabel | Ja | Ja | Nur wenn PoE | PoCL | Ja | Nur wenn PoE | Nur wenn PoE |
| Framegrabber obligatorisch | NEIN | NEIN | NEIN | Ja | Ja | Ja | Ja |
| Kabelkosten | Niedrig | Niedrig | Niedrig | Hoch | Niedrig | Niedrig | Niedrig |
| Kamera | Sehr niedrig | Niedrig | Niedrig | Hoch | Hoch | Mittel | Mittel |
| CPU-Auslastung | Mittel | Niedrig | Mittel | Niedrig | Niedrig | Niedrig (spezieller Framegrabber) | Niedrig (spezieller Framegrabber) |
| Mehrere Kameras | Gerecht | Exzellent | Gut | Gerecht | Exzellent | Exzellent | Exzellent |
| Kundenakzeptanz | Gerecht | Gut | Gut | Abnehmend | Gerecht | Wachsend | Wachsend |
Was ist die Bandbreite einer Machine Vision Kamera-Schnittstelle?
Das erste Thema, das wir besprechen werden, ist die Bandbreite einer Machine Vision Kamera-Schnittstelle. Einfach gesagt ist Bandbreite eine Möglichkeit, die Menge an Daten zu messen, die während eines bestimmten Zeitraums zwischen Computern gesendet werden kann. Im Hinblick auf Machine Vision betrifft dies die Menge an Bilddaten, die von der Machine Vision Kamera an einen Host-Controller gesendet werden kann. Bandbreite wird in Megabyte pro Sekunde gemessen, was bedeutet, dass eine USB2.0 Machine Vision Kamera Bilddaten im Umfang von 40 Megabyte pro Sekunde senden kann.
Das bedeutet auch, dass eine USB 3.0 Machine Vision Kamera-Schnittstelle (wenn sie mit voller Kapazität verwendet wird) Bilddaten in Höhe von 400 Megabyte pro Sekunde senden kann, was etwa 10-mal mehr ist als die USB 2.0 Machine Vision Kamera-Schnittstelle senden kann. Beim Senden großer Datenmengen (hohe Bandbreite) benötigt der Computer auch mehr Zeit, um diese Daten zu verarbeiten. Infolgedessen dauert es länger, bis der Computer ein Bild rekonstruiert. Eine große Bandbreite beschleunigt jedoch den Datentransfer, sodass der Host-Controller früher und schneller mit der Berechnung und Rekonstruktion von Bildern beginnen kann. Dies ist oft in Machine Vision Applikationen erforderlich.
Industriekamera-Schnittstellen
Die USB2.0 Kamera Schnittstelle ist die preiswerteste und am einfachsten zu verwendende der 3 Optionen. Dennoch sind Bandbreite und Kabellänge begrenzt. USB2.0 Industrie imagingkameras sind ideal für Applikationen, die maximal 1,3 MP bei 30 fps oder 5 MP bei 7 fps erfordern, mit einer Kabellänge von nicht mehr als 5 Metern.

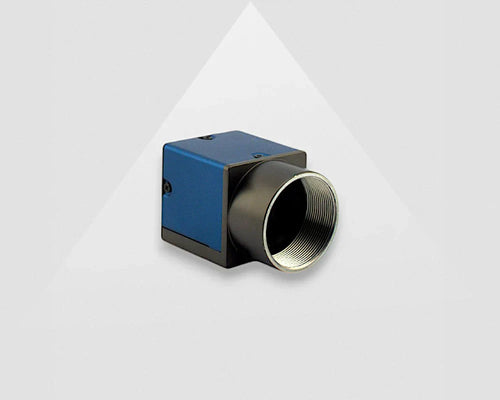

Die USB3.0 Vision-Schnittstelle für Industriekameras unterstützt eine Bandbreite von 400 Megabyte pro Sekunde und benötigt dabei nur wenig Rechenleistung des Computers. Dadurch ist sie ideal für Anwendungen mit hoher Auflösung und hoher Bildrate. Die Kabelänge ist jedoch auf 4,6 Meter begrenzt. Wir bieten jedoch hochwertige Kabel an, die eine Verlängerung auf bis zu 50 Meter ermöglichen und so eine zuverlässige Leistung auch bei größeren Entfernungen gewährleisten.
Möchten Sie mehr Informationen zu den aktiven Kabeln oder weiteren Spezifikationen?
Die GigE Vision Industrie Kamera-Schnittstelle wird häufig in Machine Vision Applikationen verwendet, die längere Kabelwege (>5m) erfordern. Die durchschnittliche Bandbreite liegt bei 100 Megabyte pro Sekunde (zwischen USB2.0 und USB3.0). Dies macht sie ideal für die meisten Machine Vision Applikationen. VA Imaging bietet ein breites Portfolio an GigE Vision Industriekameras mit niedrigen bis hohen Auflösungen.

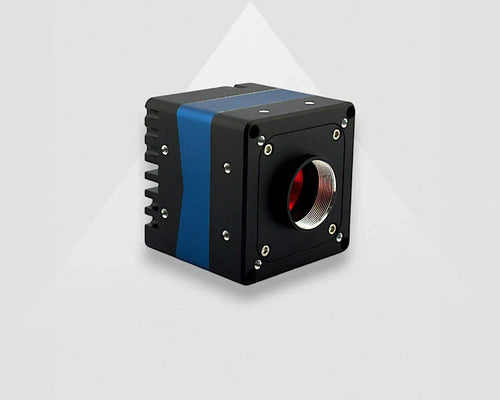

Die 5GigE Vision Industrie Kamera-Schnittstelle benötigt eine 5GigE- oder 10GigE-Netzwerkkarte, um mit voller Geschwindigkeit zu arbeiten. Sie verwendet die gleiche Kabelinfrastruktur wie GigE. Diese Schnittstelle ist sehr interessant für Industriekamera Applikationen, bei denen lange Kabellängen und hohe Bildraten mit hohen Auflösungen erforderlich sind, da sie eine Bandbreite bietet, die 5-mal höher ist als die von 1GigE-Industriekamera.
10GigE Vision Industrie-Kameras benötigen eine 10GigE-Infrastruktur. Es bietet die höchste GigE Bandbreite, die VA Imaging derzeit anbietet. Allerdings ist die Schnittstelle auch relativ teuer. Für die meisten Industriekamera Applikationen liefern GigE, 5GigE und USB3 eine ausreichende Bandbreite.
CoaXPress-Industiekameras benötigen einen CoaXPress-Framegrabber. Sie verfügen über eine der höchsten Bandbreiten. Allerdings ist die Schnittstelle auch relativ teuer. In den meisten Industriekamera Applikationen sind 5GigE, 10GigE und USB3 ausreichend. Zögern Sie nicht, uns für weitere Beratung zu kontaktieren.
Industriekamera
Industriekameras, auch bekannt als industrielle imaging Kameras oder Machine Vision Kameras, sind für industrielle und medizinische Anwendungen konzipiert. Die Hauptunterschiede zwischen einer Industriekamera und einer Sicherheits- oder Verbraucherkamera sind:
Eine Industriekamera gibt die RAW-Informationen ohne Bildkompression aus.
Sehr geringe Latenz zwischen der Bildaufnahme und dem vom PC empfangenen Bild
Option, den Moment genau auszulösen, in dem das Bild mit der Industriekamera aufgenommen werden soll.
Langlebigkeit, Industriekameras haben einen minimalen Lebenszyklus von 5-7 Jahren (in den meisten Fällen sogar länger), während Sicherheits- und Verbraucherkameras einen Lebenszyklus von 1-2 Jahren haben.
Industriekameras haben größere und damit lichtempfindlichere Sensoren. Infolgedessen sind die Bilder bei schlechten Lichtverhältnissen oder kurzen Belichtungszeiten besser.
Mit einer Industriekamera haben Sie Zugriff auf mehr Funktionen, zum Beispiel LUT-Tabellen, Interessensregionen, Triggern, Pixel-Binning usw.
Machine Vision Applikationen
In fast jedem Markt werden Machine Vision-Kameras eingesetzt. Einige Beispiele sind:
Produkte mit einer Machine Vision Kamera inspizieren, einschließlich Kapseln, Injektionen, Blasenverschlüssen, Etiketten der Verpackung und mehr.
Barcode-Scanning, DMC-Scanning, Größe des Pakets mit einer Machine Vision Kamera überprüfen
Verfolgung der Bewegungen von Sportlern, Tieren (Pferden), Objekten (Golf-Simulator) und mehr durch den Einsatz von Industriekamera.
Industriekamera zur Inspektion von Eisenbahnen, automatische Kennzeichenlesung (ANPR), Geschwindigkeitskontrolle, Inspektion von Straßen, 360-Grad imaging (Straßenansicht)
Roboter, Palettierer, optische Leitsysteme, Qualitätsprüfungen, Positionserkennung etc.
Im Inneren sind Industriekameras integriert, die eine 3D-Punktwolke erzeugen. Es wird verwendet, um die Höhe eines Objekts oder die Entfernung eines Objekts zu bestimmen oder um ein Produkt auf Mängel (fehlende Teile) zu prüfen. Es können damit auch 3D-Modelle erstellt oder sogar komplette Personen gescannt werden, um sie digital in Filme und Spiele zu integrieren
an bestehenden Mikroskopen, digitalen Mikroskopen usw.
Geräte, die industrielle Imaging Kamera-Technologie wie Endoskope, Augenheilkunde, Übersichtkamera während MRI-Scans, Roboterchirurgie, digitale Mikroskope usw. umfassen.
