Mejora de la detección de objetos con técnicas optimizadas de objetivo y de iluminación
Max Reijngoudt
Al inspeccionar objetos brillantes, un sistema de visión de alta calidad es esencial para gestionar los reflejos y detectar defectos en la superficie. Las lentes telecéntricas y la iluminación especializada mejoran considerablemente la precisión. Elegir el software y la configuración adecuados es clave para cumplir con los estrictos estándares de inspección.
Al examinar pequeños detalles en objetos brillantes, es crucial utilizar un sistema de visión por máquina de alta calidad, ya que esto no solo ayudará con los reflejos del objeto, sino que también permitirá identificar posibles defectos o imperfecciones en la superficie del objeto. El uso de un objetivo telecéntrico y iluminación especializada para la detección de objetos puede mejorar significativamente la precisión. Somos conscientes de que puede ser un desafío elegir el software y la configuración de visión por máquina adecuados para soportar los más altos estándares y lograr los objetivos deseados en un objeto con reflejos. Para acceder directamente a la información sobre este sistema de inspección de recubrimiento de semillas por visión, nuestros productos de visión por máquina y precios están fácilmente disponibles.
Table of contents
Montaje de la Cámara al Objetivo
El cliente en esta aplicación solicitó que se utilizara una cámara con un número suficiente de fotogramas por segundo (FPS) y megapíxeles (MP) para obtener imágenes adecuadas de sus objetos brillantes. La cámara iba a ser sostenida por un soporte telecéntrico (ver foto).
Luego, el cliente podrá montar la cámara en el objetivo telecéntrico y lograr que la cámara sea lo suficientemente estable al obtener imágenes. Este soporte se fijaría a un poste metálico en el que la cámara estaba orientada hacia abajo, apuntando al objeto.
Selección de Cámaras de Visión Artificial
Elegir la cámara industrial que más beneficie al cliente debe ser la primera decisión que se tome en esta aplicación. Debemos tener en cuenta que necesitamos toda la información para nuestros clientes y que este proyecto era muy específico. Se recomendó que la mejor elección de cámara para utilizar fuera esta Cámara GigE ME2P-1230-9GC-P de 9MP, ya que le proporcionará la resolución suficiente para distinguir entre los distintos defectos.
El cliente requería una cámara con obturador global además de una cámara en color para una inspección clara de sus piezas metálicas, ya que creían que podría haber un ligero movimiento en el objeto. Puede estar seguro de que las imágenes no se distorsionarán al hacer esto. Para obtener más información sobre rolling shutter vs. global shutter y cámaras con obturador global, visite nuestro Centro de Conocimiento. Dado que la configuración de este cliente era más difícil de gestionar por el tamaño y el peso de su proyecto, recomendamos adquirir un marco metálico que fuera lo suficientemente robusto como para soportar más de 55 kg de peso, así como poder controlar la longitud de la instalación, ya que iba a ser de casi un metro de largo.
El cliente proporcionó la resolución mínima, que se utilizó para calcular la resolución necesaria. Para esta aplicación, se necesitaban al menos 4000x3000 píxeles, calculados a 3 píxeles por el detalle más pequeño. La ME2P-1230-9GC-P, con su resolución de 4096x3000, es adecuada para esta aplicación.
Selección del Objetivo Industrial Correcto

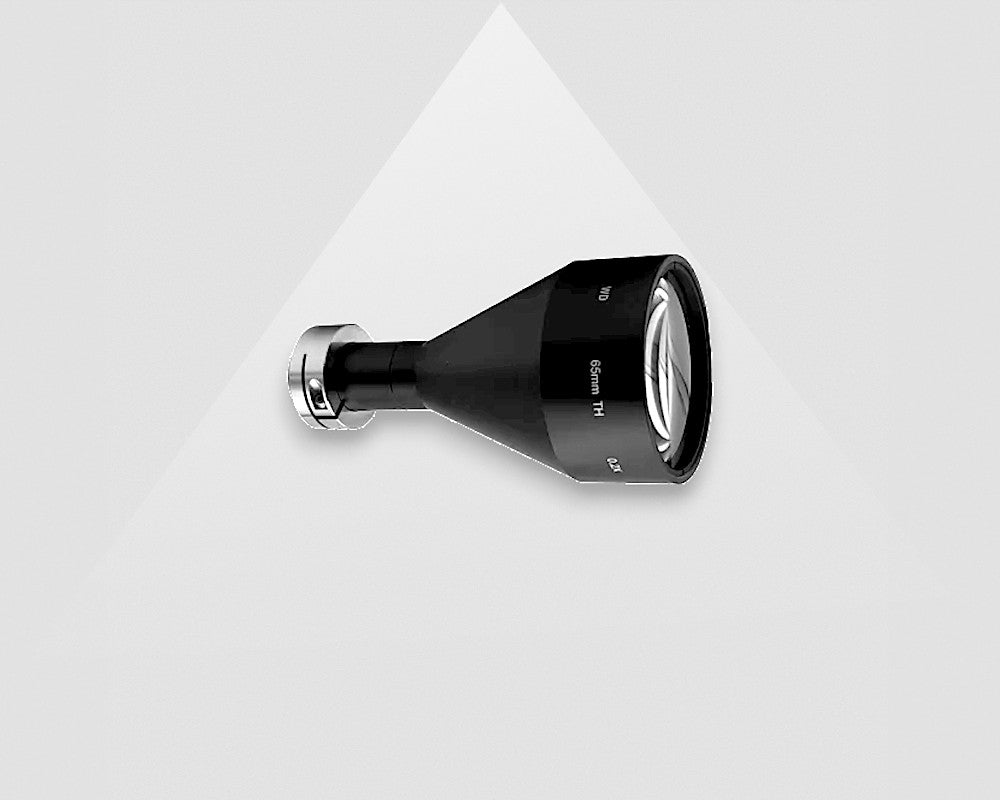

Todavía necesitamos utilizar nuestra calculadora de objetivos en línea para determinar qué objetivo es el mejor para esta aplicación, incluso después de conocer el requisito de resolución. La ME2P-1230-9GC-P tiene un sensor de 1,1". Nuestros cálculos previos y las especificaciones del cliente indican que se requiere un objetivo telecéntrico para un campo de visión de aproximadamente 165x120 mm. El mejor objetivo para este trabajo es el VA-LCM-TC-0-0.085X-WD372-110 objetivo, que proporcionará al cliente el campo de visión total deseado. Debido al tamaño de este objetivo, recomendamos utilizar el soporte mencionado anteriormente para asegurar la estabilidad del objetivo.
La selección de la configuración de la Cámara industrial
Para esta aplicación específica, el cliente solicitó una configuración de una sola cámara que estaría fijada a una viga metálica. La viga metálica estará suspendida sobre la línea de ensamblaje, ya que la cámara debe estar en el campo de visión de la cinta transportadora que mueve el objeto. El objetivo industrial mencionado en la sección anterior y la cámara de visión por máquina en discusión son los mismos. Con esto, el cliente podrá visualizar los objetos brillantes, ya que un equipo fue utilizado para colocar los objetos de la retroiluminación telecéntrica para determinar si existen defectos o patrones incorrectos que deban corregirse. Para esta cámara, se necesitó un cable GigE de 10 m así como un cable I/O de 10 m, pero podemos modificar fácilmente todos los componentes de visión por máquina mencionados en este artículo para adaptarlos a las necesidades de su aplicación de visión si su sistema de visión requiere ajustes adicionales.
Selección de la iluminación adecuada para visión por máquina
Habíamos aconsejado a este cliente utilizar una retroiluminación telecéntrica para esta aplicación específica con el fin de garantizar que la calidad de la imagen estuviera en un entorno adecuado para la captura de imágenes. Las retroiluminaciones telecéntricas son luces LED industriales para iluminar productos en aplicaciones de visión por máquina como la detección de bordes en piezas, medición de partes exteriores, inspección de huecos en piezas estampadas, inspección de espesores y muchas más. Debido a que este cliente quería ver una detección muy precisa en sus objetos, nuestra retroiluminación fue la mejor opción. Este cliente también necesitaba un diámetro de haz de al menos 200 mm, por lo que una de nuestras opciones fue ofrecer una de nuestras retroiluminaciones más grandes con un diámetro de haz de 216 mm. Si está buscando un objetivo telecéntrico y/o una retroiluminación para su aplicación, utilice el formulario de soporte al cliente al final de la página para contactarnos si su aplicación requiere iluminación de visión por máquina adicional en condiciones de iluminación específicas.
Software de Visión por computadora para la detección de objetos
Para algunos sistemas de visión, nuestras cámaras, lentes e iluminación pueden no ser suficientes en determinadas situaciones. Nuestras cámaras pueden utilizarse con muchos programas de terceros, incluidos Arm Boards, NI Labview, MvTec Halcon, Cognex Visión Pro, Matlab y OpenCV, ya que son compatibles con GenIcam. Para configurar la cámara y obtener imágenes para la programación inicial, utilice nuestro SDK gratuito. El kit de desarrollo de software es compatible tanto con PCs de inicio como de oficina y plataformas ARM, incluyendo Raspberry Pi y la serie NVIDIA TX. Windows, Linux y Android son sistemas operativos compatibles.
