Différence entre les caméras de vision industrielle USB3 et GigE
Gaspar van Elmbt
L'USB3 et le GigE sont des interfaces standard largement utilisées en vision industrielle. Une interface de vision industrielle assure la liaison de communication entre la caméra et l'unité de traitement de l'ordinateur. C'est grâce à cette méthode que les données d'image capturées par la caméra sont transférées à l'ordinateur pour analyse. Cet article détaille les différences entre les caméras USB3 et GigE. Cela vous aidera à choisir la solution la plus adaptée à vos besoins spécifiques.
Table of contents
Présentation des caméras à interface USB3
La norme de vision USB3 a été introduite dans le monde de la vision industrielle en 2013. L'interface USB3 offre une installation plug-and-play facile et des performances élevées. Grâce aux principes de contrôle de caméra des normes GeniCam, les utilisateurs finaux peuvent facilement intégrer la vision USB3 à leurs systèmes existants.
L'interface USB3 est l'une des plus économiques du monde de la vision industrielle. Elle offre la bande passante la plus élevée, jusqu'à 400 Mbit/s. Son câble est limité à 4,6 mètres, mais il permet d'alimenter la caméra et de transférer les données. Toutes nos caméras à interface USB3 sont entièrement compatibles avec la norme de vision USB3, ce qui facilite leur intégration avec différents systèmes d'exploitation.

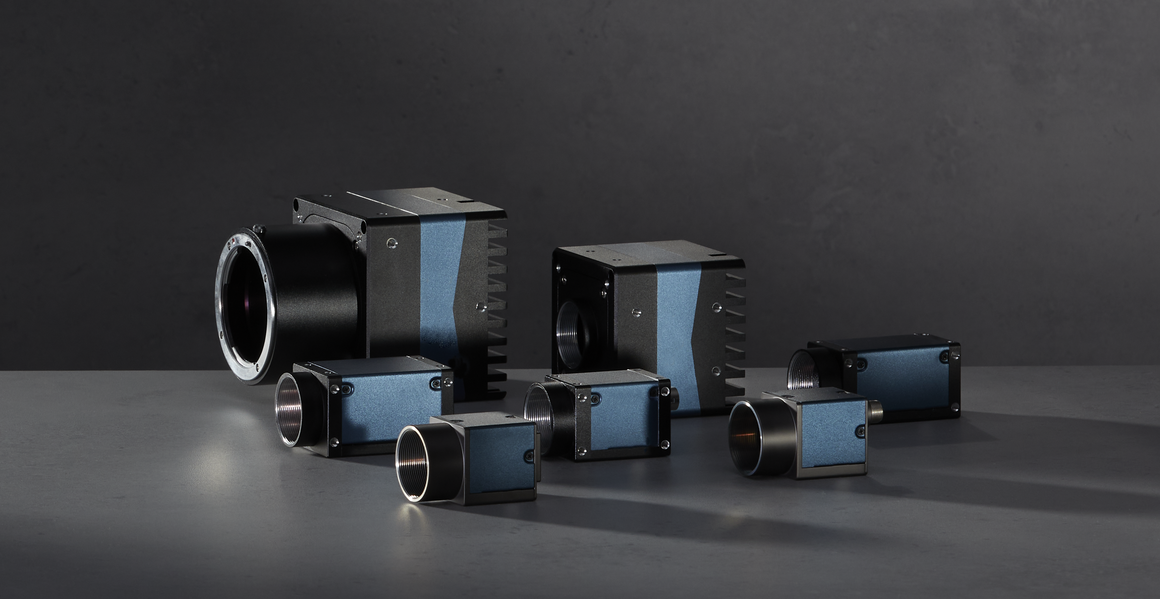

Nos caméras USB3 sont disponibles dans des résolutions allant de 0,4 Mpx à 45 Mpx, avec une fréquence d'images par seconde allant de 8 ips à plus de 1 000 ips. Vous trouverez ci-dessous un aperçu de certaines de nos caméras USB3 :
Caméras d'interface USB3
Présentation des caméras d'interface GigE
La norme GigE Vision a été introduite en 2006. Cette interface de caméra a été développée à partir de la norme de communication Gigabit Ethernet. Avec une bande passante d'environ 125 Mbit/s, elle permet le transfert rapide d'images volumineuses et est également réputée pour ses transferts d'images sans erreur sur des câbles longue distance. L'USB 3 et la norme GigE Vision se distinguent par la prise en charge de câbles jusqu'à 100 mètres. Les caméras GigE nécessitent un câble I/O pour l'alimentation via le port E/S. Nous proposons également des caméras GigE PoE (Power over Ethernet) : un seul câble suffit pour transférer les données et alimenter la caméra. Les caméras GigE possèdent leur propre adresse IP, ce qui permet de connecter un nombre illimité de caméras au même réseau. Elle est également basée sur les normes GeniCam, ce qui offre une cohérence aux ingénieurs et améliore l'interopérabilité avec les autres interfaces GeniCam. Nos caméras GigE sont également compatibles avec les normes GigE Vision, garantissant une intégration transparente avec de nombreux systèmes d'exploitation.
Nos caméras GigE sont disponibles de 0,4 Mpx à 65 Mpx, avec des fréquences d'images de 3 ips à plus de 600 ips. Vous trouverez ci-dessous un aperçu de certaines de nos caméras GigE :
Caméras d'interface Gige
Principales différences entre les caméras à interface USB3 et GigE
| USB3 | GigE | |
|---|---|---|
| Bande passante (mégaoctets/s) | 400 | 100 |
| Fréquence d'images max. caméra 5 Mpx | 80 ips | 25 ips |
| Longueur de câble (max.) | 4.6m | 100m |
| Alimentation et données sur un seul câble | Oui | Uniquement si POE |
| Carte d'acquisition d'images obligatoire | Non | Non |
| Coût du câble | Bas | Bas |
| Coût de la caméra | Bas | Bas |
| Utilisation du processeur | Faible | Moyenne |
| Acceptation client | Bonne | Bonne |
| Caméras multiples | Excellente | Bonne |
Vous trouverez ci-dessous un aperçu de quatre de nos caméras industrielles 1,6 Mpx, toutes équipées du même capteur Sony IMX273. La différence entre les caméras à interface USB3 (deux caméras à gauche) et celles à interface GigE est clairement visible au niveau de la bande passante.
Sélection de caméras USB3/ GigE
Quand utiliser des caméras industrielles GigE ou USB3
Quand utiliser une caméra USB3 :
- Application nécessitant des caméras haute résolution ou à fréquence d'images élevée, ainsi que des débits de données élevés.
- Pour une installation compacte, la caméra et l'unité de traitement doivent être à moins de 4,6 mètres.
- Les caméras et les installations USB3 sont généralement les plus économiques.
- La fonctionnalité plug-and-play est un atout pour une intégration rapide et une utilisation facile.
Quand utiliser une caméra GigE :
- Applications avec de longues distances entre la caméra et l'unité de traitement.
- Lorsque plusieurs caméras doivent être intégrées à un même réseau.
- Lors de l'utilisation de PoE ou d'alimentation par Ethernet, un seul câble est utilisé, ce qui élimine l'encombrement des câbles.
- Dans les environnements industriels difficiles, les caméras GigE sont parfaitement adaptées aux conditions difficiles.
Conclusion
En conclusion, l'USB3 et le GigE sont les normes de vision industrielle les plus populaires et présentent tous deux de grands avantages pour vos solutions spécifiques. L'USB3 est l'une des interfaces les plus rapides prises en charge chez VA Imaging et consomme le moins de puissance processeur. Idéale pour l'imagerie haute résolution et haute vitesse, elle est très économique, mais sa longueur de câble maximale est de 4,6 mètres. Le GigE est souvent utilisé pour les applications nécessitant des câbles plus longs. Sa bande passante moyenne le rend idéal pour la plupart des applications. Pour toute question ou pour vérifier quelle interface est la plus adaptée à votre projet, n'hésitez pas à nous contacter ci-dessous :
