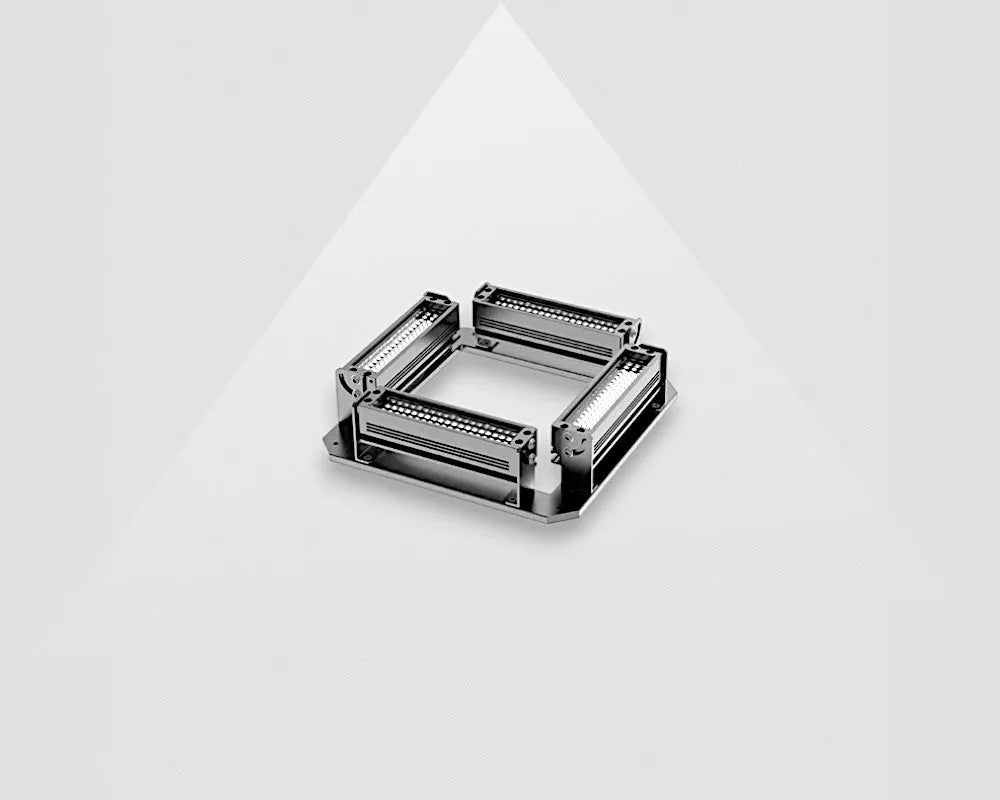

VA-BLM3, série de barre lumineuse combinées
- série de barre lumineuse combinées
Série combinée de barres lumineuses Machine Vision industrielle
Barre lumineuse combinée sont des lampes LED industrielles pour éclairer les produits en vision industrielle.
Applications telles que les défauts de surface sur des pièces métalliques, l'inspection des caractères sur des matériaux imprimés, l'inspection des composants de PCB et le positionnement et la reconnaissance d'objets de grand champ dans Vision par ordinateur Applications. Nos barre lumineuse combinés sont disponibles en différentes tailles et couleurs de lumière. Les couleurs standard sont Blanc, Rouge, Vert ou Bleu. Sur demande, des barre lumineuse combinés UV et IR sont également possibles. Si vous ne trouvez pas la bonne taille, nous pouvons personnaliser le barre lumineuse combiné pour répondre à votre demande d'éclairage. Cliquez ici pour les fiches techniques.
Plus d'infosSpécifications
| Numéro de pièce | VA-BLM3-41x41W |
| Numéro d'article ancien | VA1-BLM3 |
Quand utiliser barre lumineuse combiné dans votre vision industrielle application ?
Barres lumineuses sont les lumières les plus couramment utilisées dans vision industrielle. Elles sont très polyvalentes. Vous pouvez les utiliser en combinaison avec nos caméras industrielles dans Vision par ordinateur où vous inspectez :
- Objets qui sont plats. Dans le cas où un objet est réfléchissant, vous devez ajuster l'angle de la barre lumineuse afin qu'il n'y ait pas de réflexion directe dans l'image de la caméra.
- Des objets qui ne sont pas plats et non réfléchissants. Ces objets diffus peuvent toujours être éclairés avec barre lumineuse combiné.
Dans le cas où un objet n'est pas plat et réfléchissant, nous recommandons fortement d'utiliser une dome pour éclairer votre produit.
Comment utiliser barre lumineuse combiné pour l'illumination en Vision par ordinateur
Barre lumineuse sont couramment utilisées par paires d'au moins 2 pièces. Pour des Applications plus complexes, 4 ou même plus de barre lumineuse sont utilisées. En utilisant notre barre lumineuse combinée pour une configuration carrée facile de 4 barres lumineuses. En option, nous avons des diffuseurs et des polariseurs disponibles. Nous recommandons d'utiliser les alimentations comme indiqué dans la fiche technique pour contrôler la luminosité de la barre lumineuse combinée. De plus, ces alimentations vous donnent la possibilité de déclencher la barre lumineuse combinée. Déclencher la barre lumineuse combinée augmentera sa durée de vie.
Aperçu de barre lumineuse combiné
|
Modèle |
Couleur
|
Caméra de la caméra (mm) |
Tension |
Pouvoir (R)* |
Pouvoir (Blanc/Noir/Vert)* |
Dimensions B (mm) |
Stock Express
|
|
VA-BLM3-41x41 |
W/R/V/B |
41x16 |
24V |
4x1.3W |
4x1,7W |
112x112x37.5 |
Non |
|
VA-BLM3-80x41 |
W/R/V/B |
101.5x62.5 |
24V |
4x2,7W+4x1,3W |
4x3,4W+4x1,3W |
280x280x37.5 |
Non |
|
VA-BLM3-80x80 |
W/R/V/B |
101.5x101.5 |
24V |
4x2.7W |
4x3.4W |
151x151x37.5 |
Non |
|
VA-BLM3-119x119 |
W/R/V/B |
140.5*140.5 |
24V |
4x4W |
4x5.1W |
190x190x37.5 |
Non |
|
VA-BLM3-218x146 |
W/R/V/B |
235.5x163.5 |
24V |
2x7,8W+2x5,2W |
2x13,7W+2x8,7W |
307.5x235.5x37.5 |
Non |
|
VA-BLM3-218x218 |
W/R/V/B |
235.5x235.5 |
24V |
4x7.8W |
4x13.7W |
307.5x307.5x37.5 |
Non |
|
VA-BLM3-290x290 |
W/R/V/B |
307.5x307.5 |
24V |
4x10.5W |
4x18.2W |
379.5x379.5x37.5 |
Non |
|
VA-BLM3-386x386 |
W/R/V/B |
403.5x403.5 |
24V |
4x14.6W |
4x25.3W |
475.5x475.5x37.5 |
Non |
*Tolérance +/- 10%
Télécharger la barre lumineuse combinée
Dans notre barre lumineuse fiche technique combinée, vous trouverez les dimensions mécaniques, les longueurs d'onde, la température de fonctionnement, les alimentations compatibles, etc. Connectez-vous avec votre adresse e-mail et accédez instantanément à nos barre lumineuse fiches techniques combinées.
Production et contrôle de qualité de barre lumineuse combiné
Nos barre lumineuse combinés sont produits selon un processus strict de contrôle qualité, afin d'assurer leur fiabilité et leur cohérence. À la réception d'un nouveau lot de LED, le département qualité effectue un contrôle complet pour tester si la longueur d'onde se situe dans les tolérances spécifiées. Les LED approuvées sont stockées dans une chambre climatique, prêtes à être utilisées en production. La prochaine étape de la production des barre lumineuse combinés est automatisée et consiste à placer les LED sur un PCB qui s'adapte aux barre lumineuse combinés, suivie d'une inspection et d'un soudage. En avançant sur la ligne de production, les cartes LED sont assemblées dans le boîtier mécanique des barre lumineuse. Après l'assemblage, les barre lumineuse combinés subissent des tests pour garantir qu'ils fonctionnent conformément à leurs spécifications. Cette phase critique garantit que chaque unité de barre lumineuse combiné respecte nos normes de qualité sans compromis.
Le processus de production du barre lumineuse combiné peut également inclure la création d'un diffuseur ou d'un polariseur. Le diffuseur est découpé automatiquement, et chaque lot de plaques de diffuseur subit des tests de transparence avant d'être découpé à la forme correcte. La dernière étape implique un contrôle qualité complet, où l'intensité, la tension et le courant de chaque barre lumineuse combiné sont méticuleusement mesurés. Cette étape garantit que tous les éclairages vision industrielle qui quittent notre installation répondent aux spécifications requises. Pour garantir davantage la cohérence à long terme de notre barre lumineuse combiné, nous avons établi une salle dédiée aux tests d'âge des sources lumineuses.
Pendant la phase de R&D d'un nouveau barre lumineuse combiné, il sera allumé en continu pendant 1 semaine, tandis que la température est surveillée. Pour chaque nouvelle série de production, chaque barre lumineuse combiné sera alimenté en continu pendant 12 heures, garantissant que la qualité et la production de nos vision industrielle lights restent uniformes dans le temps.
Numéro de produit précédent : LED1-BLM
