Dieser Artikel enthält die wichtigsten Spezifikationen des Sony IMX546 Bildsensors. Zudem wird erläutert, wie der Sensor in verschiedene Kameraschnittstellen wie GigE und USB3 integriert werden kann, je nach den gewünschten Funktionen. Abschließend gibt der Artikel einen kurzen Überblick über die Auswahl kompatibler industrieller Objektive, um die Leistung des IMX546 zu maximieren.
Laden Sie hier das Handbuch der Maschinenvison-Kamera herunter, das die Spezifikationen unserer Kameras mit Sony IMX546, die spektralen Antwortgrafiken und mechanischen Zeichnungen enthält.
Table of contents
Spezifikationen des Sony IMX546 Bildsensors
Der Sony IMX546 ist ein hochleistungsfähiger CMOS-Bildsensor, der für industrielle
Anwendungen und Maschinenvision entwickelt wurde. Er bietet eine Auflösung von Megapixeln (2840x2840), eine Pixelgröße von 2.74μm und einen Global Shutter-Typ. Der IMX546 kann eine maximale Bildrate von 36fps bei voller Auflösung für die GigE-Schnittstelle. Der Sony IMX546 Bildsensor gehört zur Sony Pregius 4. Generation. In derselben Generation finden sich Modelle mit Auflösungen von 5MP (IMX547), 12.21 MP (IMX546), 16,1 MP (IMX542), 20,2 MP (IMX541) und 24,4 MP (IMX540).
2. Generation Pregius Sensoren vs. 4. Generation Pregius S Sensoren
Die 2. und 4. Generation der IMX-Sensoren von Sony zeigen deutliche technologische
Fortschritte. Der IMX546 gehört zur 2. Generation der Sensoren. Diese verfügen über 3,45 μm große Pixel und bieten Auflösungen von bis zu 12 MP. Sie zeichnen sich durch gute Leistung bei schwachem Licht aus und können hohe Bildraten erzielen, insbesondere in den Hochgeschwindigkeitsversionen. Die 4. Generation der Pregius S Sensoren verwendet kleinere 2,74 μm Pixel, was höhere Auflösungen von bis zu 24,5 MP ermöglicht. Trotz der kleineren Pixel verfügen sie aufgrund eines verbesserten Designs eine hohe Empfindlichkeit. Diese neueren Sensoren bieten außerdem fortschrittliche Funktionen wie Dual-ADC und Überwachungsfunktionen für die Belichtungszeit. Sie nutzen die gestapelte CMOS-Technologie, die hilft, die Leistung trotz der kleineren Pixelgröße aufrechtzuerhalten.
Kurz gesagt: Während Sensoren der 2. Generation immer noch leistungsfähig sind, bieten die Sensoren der 4. Generation eine höhere Auflösung, mehr Funktionenund eine bessere Effizienz, was sie für anspruchsvollere Bildverarbeitungsanwendungen besser geeignet macht.
Die 2. Generation der Sony Pregius-Sensoren bleibt eine der lichtempfindlichsten Lösungen für Standard-Maschinenvisionskameras. Ein Vergleich der Lichtempfindlichkeit zwischen der 2. und 4. Generation ist in diesem Artikel zu finden.
Preise für Maschinenvisionskameras mit Sony IMX546
Wir haben eine Reihe von Industriekameras entwickelt, die auf dem Sony IMX546 Sensor basieren. Diese Kameras bieten eine hohe Bildqualität, schnelle Bildraten und zuverlässige Leistung in anspruchsvollen Umgebungen. Unsere Kameras mit IMX546 Sensor sind dank effizienter Betriebsabläufe und unserem Engagement für niedrige Margen wettbewerbsfähig im Preis. Wir stehen hinter der Qualität unserer Produkte und bieten eine umfassende 3-Jahres-Garantie auf alle Industriekameras, einschließlich unserer Kameras mit IMX546 Sensor. Unsere Kunden profitieren außerdem von unserem herausragenden technischen Support, einem umfangreichen Produktportfolio und schnellen Lieferzeiten. Diese Faktoren, kombiniert mit unseren wettbewerbsfähigen Preisen, machen VA Imaging zur idealen Wahl für Unternehmen, die leistungsstarke, kostengünstige Maschinenvisionlösungen suchen.
Sony IMX546 Sensor für GigE Vision Kameras
Der IMX546 Sensor eignet sich hervorragend für GigE-Kameras, die eine robuste undzuverlässige Schnittstelle für industrielle Anwendungen bieten. GigE-Kameras ermöglichen lange Kabelstrecken von bis zu 100 Metern, wodurch sie ideal für verteilte Systeme und Anwendungen

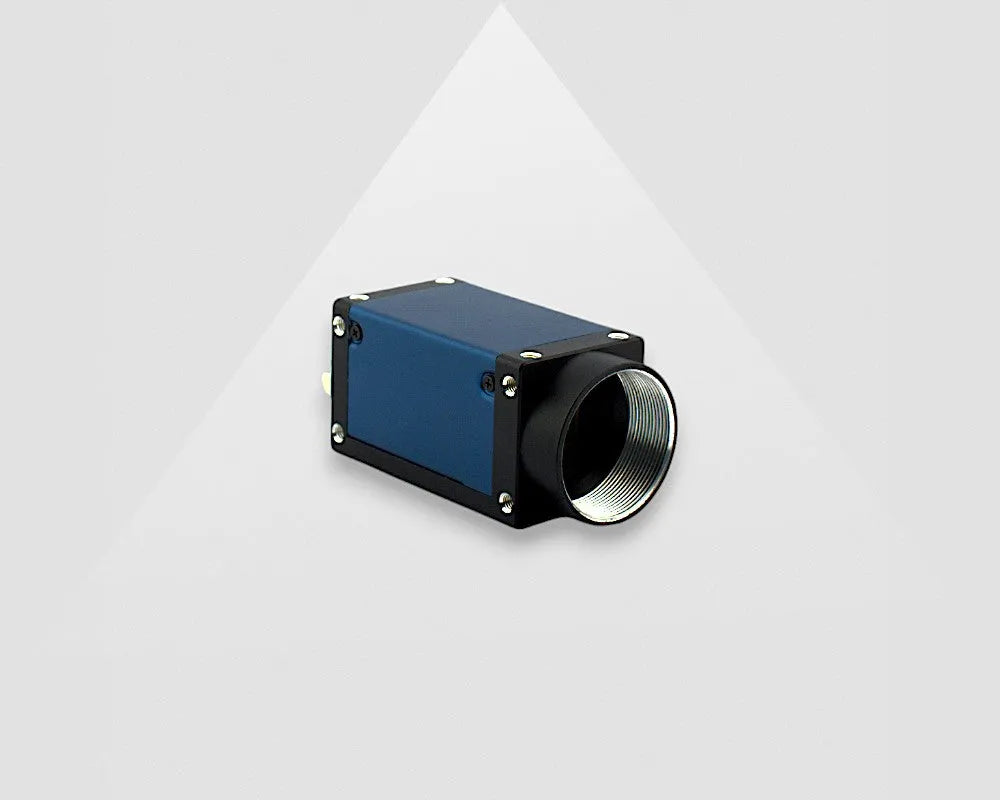

sind, bei denen die Kamera vom Host-Computer entfernt installiert werden muss. Unsere GigE-Kameramodelle mit IMX546 sind MER3-800-36G3C-P und MER3-800-36G3M-P. Für unsere GigE-Kameras können Sie das Kamerahandbuch, das kostenlose SDK und die 3D-Dateien auf unserer Download-Seite herunterladen. Diese 8-MP-Kamera bietet 36 Bilder pro Sekunde.
Industrielle Objektive für Sony IMX546 Kamera
Bei der Auswahl eines industriellen Objektivs für den IMX546 Sensor ist es wichtig, Faktoren wie die Sensorgöße, Auflösung und die spezifischen Anforderungen der Anwendung zu berücksichtigen. Hochwertige Objektive, die für Maschinenvision-Anwendungen entwickelt wurden, können helfen, die Leistung des IMX546 Sensors zu maximieren und eine optimale Bildqualität zu gewährleisten. Mit einer Pixelgröße von 2 μm und einer Auflösungsleistung von 250 lp/mm sind unsere industriellen C-Mount-Objektive der 2/3" 10MP-Serie ideal in Kombination mit dem IMX546 Sensor.
Benötigen Sie Hilfe bei der Auswahl des richtigen Objektivs? Sie können unser Objektivrechner-Tool verwenden. Füllen Sie außerdem gerne das kurze Formular unten aus, und unsere Experten empfehlen Ihnen das am besten geeignete Kamera-Objektiv-Setup für Ihre spezifischen Anforderungen!

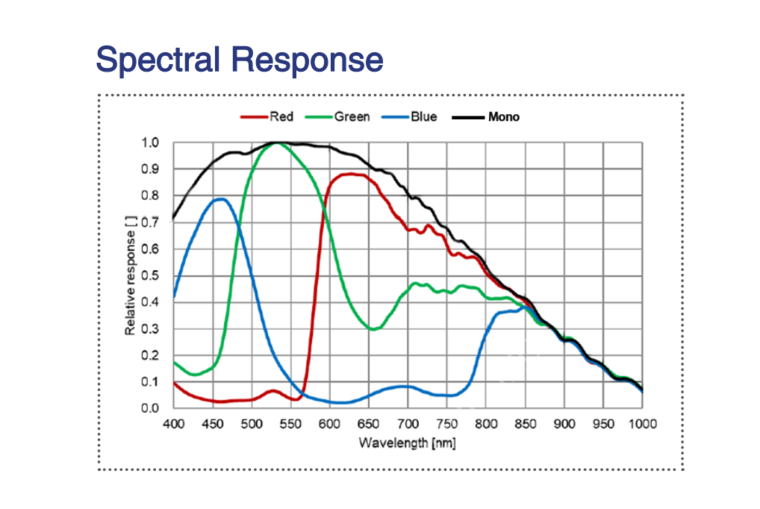

Spektrale Antwort des IMX546 Monochrom- und Farbsensors
Produktlebenszyklus des Sony IMX546
Der IMX546 Sensor ist ein etablierter Sensor mit einer nachgewiesenen Erfolgsbilanz im Bereich
der Maschinenvision. Dies bedeutet, dass er bereits eine lange Zeit auf dem Markt ist und sich eine solide Reputation in Bezug auf Leistung undZuverlässigkeit aufgebaut hat. Aufgrund dieser Stabilität können Sie sicher sein, dass der IMX546 Sensor über Jahre hinweg konsistente Bildqualität liefert und zuverlässig arbeitet.
Hier bei VA Imaging verstehen wir die Bedeutung der Auswahl des richtigen Sensors für Ihre Maschinenvision-Anwendung. Deshalb sind wir stolz darauf, eine breite Palette von Kameras anzubieten, die den IMX546 Sensor nutzen. Tatsächlich produzieren wir jährlich zehntausende Kameras, die Sensoren mit bis zu 6 Megapixeln verwenden, wobei der IMX546 eine beliebte Wahl darstellt. Dieses hohe Produktionsvolumen spricht für die Vielseitigkeit und Effektivität dieses Sensors in einer Vielzahl von Maschinenvision-Aufgaben.
Zusammenfassend lässt sich sagen, dass der IMX546 Sensor aufgrund seiner bewährten Leistung, zuverlässigen Historie und des hohen Produktionsvolumens eine vertrauenswürdige
und kostengünstige Option für viele Maschinenvision-Anwendungen darstellt. Wenn Sie eine Kamera mit dem IMX546 Sensor in Erwägung ziehen, können Sie sicher sein, dass Sie eine solide Investition tätigen.
