Verwendung einer IP-Kamera zur Überwachung industrieller Prozesse

Wenn ein Produktionsprozess unerwartet stoppt, liefern Maschinendaten möglicherweise nicht die Ursache. Eine industrielle IP-Kamera ermöglicht kontinuierlichen visuellen Zugriff und unterstützt technische Teams bei der Untersuchung von Problemen und der Fernüberwachung von Anlagen.

Im Gegensatz zu Machine Vision Kameras, die für die automatisierte Inspektion eingesetzt werden, übertragen IP-Kameras komprimiertes Video über Ethernet zur Beobachtung, Aufzeichnung und Ferndiagnose. Entdecken Sie die industriellen IP-Kameras von VA Imaging für Maschinenüberwachung und OEM-Integration.

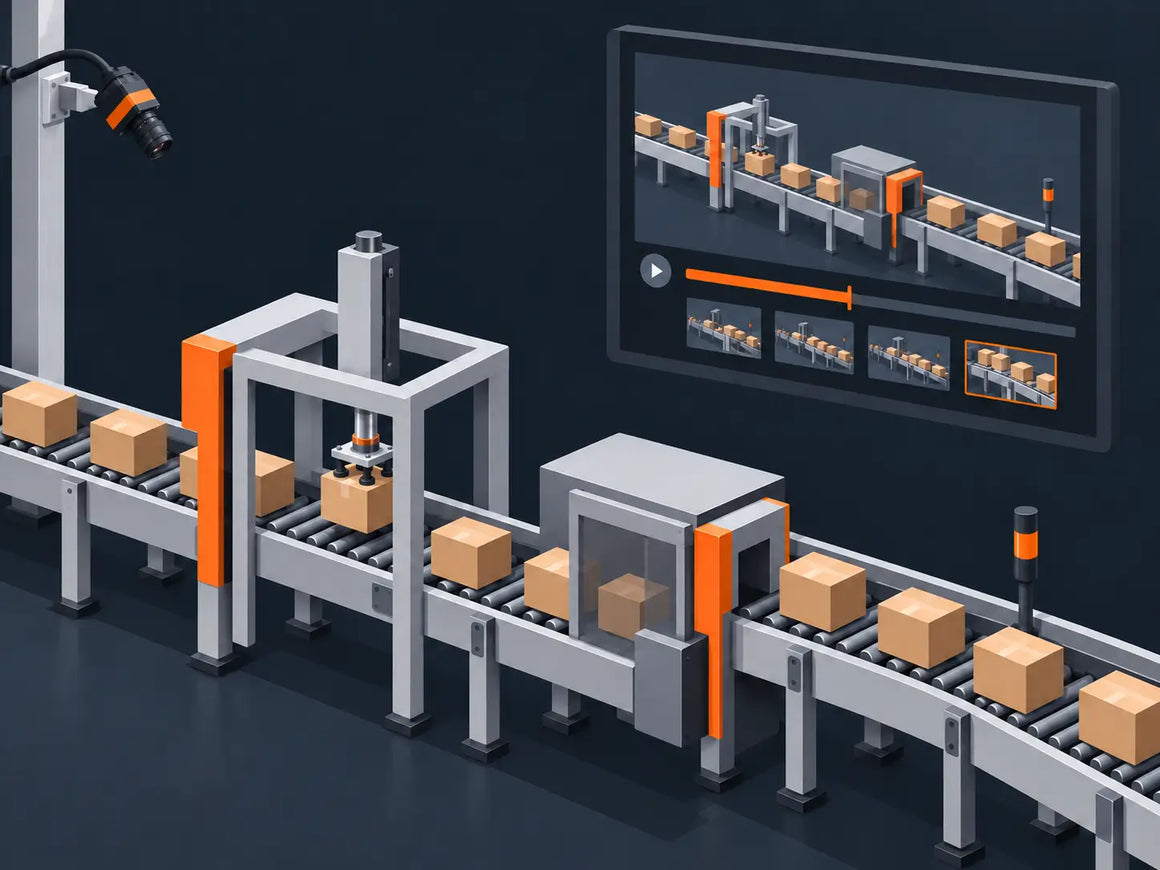

Verwendung einer IP-Kamera zur Überwachung industrieller Prozesse

Was ist industrielle Prozessüberwachung?

Industrielle Prozessüberwachung bedeutet, zu beobachten, wie Geräte, Materialien und Bediener während der Produktion interagieren. Eine Kamera kann visuelle Informationen liefern, die nicht von Sensoren, Alarmen oder Maschinenprotokollen erfasst werden.

Eine Kamera zur Prozessüberwachung kann beispielsweise dabei helfen, Folgendes zu bestimmen:

  • Ob ein Produkt in der korrekten Ausrichtung in eine Maschine eingetreten ist
  • Wo sich Material auf einem Förderband anzusammeln begann
  • Was geschah, bevor eine Maschine anhielt
  • Ob sich eine Komponente bewegte, vibrierte oder locker wurde
  • Ob ein Bediener einen manuellen Schritt abgeschlossen hat
  • Ob eine entfernte Maschine normal arbeitet

Die Kamera trifft nicht zwangsläufig eine automatisierte Gut-Schlecht-Entscheidung. Ihr primärer
Zweck besteht darin, Bedienern, Wartungsteams und Systemintegratoren eine klare
Sicht auf den Prozess zu geben.

Wo kann eine Prozessüberwachungskamera installiert werden?

Die korrekte Kameraposition hängt von dem Problem ab, das beobachtet werden muss. Eine breite Übersicht kann für die allgemeine Überwachung ausreichend sein, während die Fehlerbehebung bei einer bestimmten mechanischen Bewegung ein näheres Sichtfeld erfordern kann.

Eine kompakte IP-Kamera kann in oder um eine Maschine integriert oder montiert werden, um bewegliche Teile, Materialhandhabung und Prozessabläufe zu beobachten.

Mögliche Überwachungspunkte sind:

  • Produktzufuhr und -abfuhr
  • Türen, Greifer und Aktoren
  • Füll-, Dosier- oder Verpackungsprozesse
  • Übergänge von Förderanlagen
  • Werkzeugwechsel
  • Bereiche, in denen Produkte häufig blockiert werden

Die Kamera sollte so positioniert werden, dass Schutzvorrichtungen, Kabel und bewegliche Maschinenkomponenten den relevanten Bereich nicht verdecken.

Eine Kamera mit Blick auf ein Förderband kann Bedienern dabei helfen, zu erkennen, wo sich Produkte ansammeln, umfallen oder sich falsch bewegen. Video kann außerdem zusätzlichen Kontext liefern, wenn ein Sensor eine Blockierung erkennt, deren Ursache jedoch nicht erklärt.

Für große Produktionsumgebungen können mehrere Netzwerkkameras an wichtigen Prozessstufen installiert und über dasselbe Netzwerk oder Videomanagementsystem abgerufen werden.

Geräte, die an einem anderen Standort oder in einem schwer zugänglichen Bereich installiert sind, können regelmäßige Sichtprüfungen erfordern. Eine IP-Kamera ermöglicht autorisierten Benutzern, den Prozess über das Netzwerk einzusehen, ohne für jede erste Untersuchung zur Installation reisen zu müssen.

Die Fernanzeige kann für technischen Support, Inbetriebnahme, Wartungsvorbereitung und die Überprüfung des aktuellen Maschinenstatus vor der Entsendung eines Servicetechnikers nützlich sein.

Streaming-Kameras können auch Bedienertransparenz und Ferndiagnoseinformationen auf mobilen Systemen bereitstellen. In diesen Anwendungen muss bei der Kameraauswahl Bandbreite, Latenz, Stromverbrauch, Montageposition und die verfügbare Netzwerkverbindung berücksichtigt werden.

Lesen Sie mehr in unserem Anwendungsleitfaden: So wählen Sie eine Streaming-Kamera für fahrerlose Transportsysteme aus.

Auswahl zwischen IP- und UVC-Streaming-Kameras

IP ist nicht die einzige verfügbare Schnittstelle für industrielles Video-Streaming. Die beste Wahl hängt von der Systemarchitektur ab.

Vergleich IP Kamera UVC Kamera
Verbindung Ethernet
Video ist über ein Ethernet-Netzwerk verfügbar.		 USB
Die Kamera wird direkt mit einem lokalen Computer oder integrierten Host verbunden.
Kamerastandort Geeignet, wenn sich die Kamera entfernt vom Hostcomputer befindet. Am besten geeignet für eine direkte, lokale Verbindung mit dem Hostsystem.
Videozugriff Mehrere autorisierte Benutzer oder Systeme können über das Netzwerk auf das Video zugreifen. Auf das Video wird normalerweise über den direkt verbundenen lokalen Host zugegriffen.
Stromversorgung und Verkabelung PoE kann Stromversorgung und Daten über ein Ethernet-Kabel übertragen. USB bietet eine unkomplizierte Verbindung für Video, Daten und Stromversorgung.
Integration Wählen Sie IP, wenn ONVIF- oder RTSP-Kompatibilität erforderlich ist. Wählen Sie UVC, wenn die Unterstützung der USB Video Class durch das Betriebssystem bevorzugt wird.
Am besten geeignet Netzwerk-Streaming, Fernzugriff und Anzeige durch mehrere Benutzer. Unkomplizierte USB-Videointegration ohne Netzwerk-Streaming.

Vergleichen Sie IP-, UVC- und MIPI CSI-2-Optionen auf der Seite zur industriellen Streaming-Kamera.

Weitere Informationen finden Sie unter Was ist eine UVC Kamera? oder entdecken Sie unsere industriellen UVC Kameras.

Wann ist eine IP-Kamera nicht die richtige Wahl?

Eine IP-Kamera ist für die Überwachung nützlich, sollte jedoch nicht automatisch für jede Anwendung der industriellen Bildgebung ausgewählt werden. Eine herkömmliche Machine Vision Kamera kann besser geeignet sein, wenn die Anwendung Folgendes erfordert:

  • Präzise hardwaregetriggerte Bildaufnahme
  • Deterministisches Aufnahme-Timing
  • Unkomprimierte oder RAW-Bilddaten
  • Automatisierte Messung oder Fehlererkennung
  • Synchronisation mit Beleuchtung, Encodern oder mehreren Kameras
  • Detaillierte Steuerung über ein Machine Vision SDK

Eine Kamera zur Prozessüberwachung sollte ebenfalls nicht als Sicherheitsgerät betrachtet werden, es sei denn, das gesamte System wurde für diesen Zweck entwickelt und zertifiziert.

Eine IP-Kamera zur Überwachung industrieller Prozesse

Die industrielle IP-Kamera VA-GIP-H265-8MP-20GC-P eignet sich für Anwendungen, die eine detaillierte Live-Ansicht, Aufzeichnung oder Fernzugriff erfordern. Ihr hochauflösendes Video kann Bedienern helfen, Maschinenbewegungen zu untersuchen und kleine Details bei der Fehlerbehebung eines Prozesses zu überprüfen.

Die Unterstützung mehrerer Streams, ONVIF, RTSP und PoE macht sie für die Integration in netzwerkbasierte Überwachungssysteme geeignet. Auf die Kamera kann auch über einen Browser für Live-Ansicht, Schnappschüsse und manuelle Aufzeichnung zugegriffen werden.

Bei schnell ablaufenden Prozessen sollte geprüft werden, ob ihr rolling shutter geeignet ist. Die Kamera erfordert zudem ein geeignetes Gehäuse in nassen, staubigen oder kontaminierten Umgebungen.

Checkliste für Prozessüberwachungskameras

Vor der Auswahl und Installation einer Kamera bestätigen:

Häufig gestellte Fragen

  • Eine Kamera zur Prozessüberwachung liefert visuelle Informationen über eine industrielle Maschine,
    Produktionslinie oder entfernte Anlage. Sie kann zur Live-Beobachtung,
    Fehlerbehebung, Ereignisuntersuchung und technischen Support verwendet werden.

  • Ja, sofern die Abmessungen der Kamera, die Betriebstemperatur und der Umweltschutz für die Montageposition geeignet sind. Die Installation sollte außerdem die Kamera und die Verkabelung vor beweglichen Komponenten, Feuchtigkeit, Staub und mechanischen Einwirkungen schützen.

  • Das ist möglich, aber das Ergebnis hängt vom Aufzeichnungssystem ab. Eine kontinuierliche Aufzeichnung oder ein Vorereignis-Aufzeichnungspuffer ist normalerweise erforderlich, um Videoaufnahmen von vor dem Maschinen
    signal oder Alarm zu speichern. Der vollständige Ereignis- und Aufzeichnungsworkflow sollte während der Inbetriebnahme
    überprüft werden.

  • Nicht immer. IP-Kameras eignen sich in der Regel besser für komprimiertes Video, Fernanzeige und Prozessüberwachung. Anwendungen, die präzises Triggern, RAW-Bilddaten
    oder deterministisches Timing erfordern, benötigen in der Regel eine industrielle Machine Vision Kamera.

  • PoE kann Strom und Netzwerkkommunikation über dasselbe Ethernet-Kabel übertragen. Dadurch kann die Verkabelung reduziert und die Installation vereinfacht werden, insbesondere wenn die Kamera
    weit entfernt von einer lokalen Stromquelle montiert ist.

  • Wählen Sie eine IP-Kamera, wenn Netzwerkzugriff, Ethernet-Infrastruktur, Fernanzeige oder PoE wichtig sind. Ziehen Sie eine UVC-Kamera in Betracht, wenn die Kamera über USB direkt mit einem
    lokalen Computer oder integrierten Host verbunden wird. Bei der endgültigen Auswahl sollten auch
    Kabelführung, Softwarekompatibilität und Bandbreite berücksichtigt werden.

Besprechen Sie Ihre Anwendung zur Prozessüberwachung

Die richtige Kamera hängt davon ab, was beobachtet werden muss, vom Montageabstand, dem erforderlichen Sichtfeld, dem verfügbaren Netzwerk und der Installationsumgebung.

Kontaktieren Sie VA Imaging für Unterstützung bei der Auswahl einer IP-Kamera, eines Objektivs und einer Streaming-Konfiguration für Ihre Anwendung zur Überwachung industrieller Prozesse.
