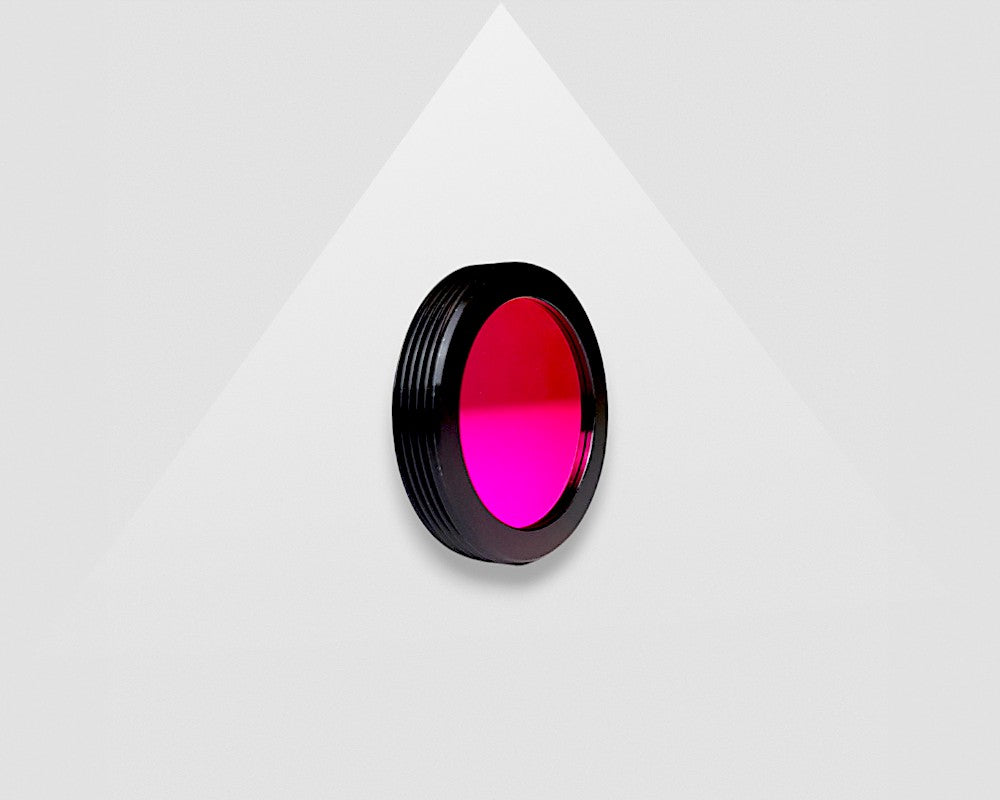

Weil Monochromkameras bis zu 3-mal lichtempfindlicher sind und schärfere Bilder erzeugen. (Farbe)C-mount Objektiv-Filter können auf Kamera-Objektive ohne signifikanten Verlust von Licht oder Bildqualität angewendet werden.

Farb Objektiv Filterprinzip

Die Verwendung eines FarbObjektiv-filters zur Erhöhung des Kontrasts basiert auf der Idee der Subtraktion. In diesem Beispiel nehmen wir einen roten Flaschenverschluss mit einem roten Objektiv-filter.
Der rote Objektiv Filter hellt die Kappe nicht auf.

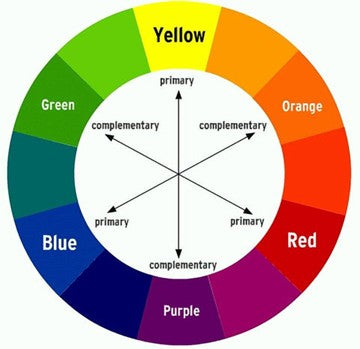

Stattdessen werden die Komplementärfarben und die den Komplementärfarben nahestehenden Farben herausgefiltert.
Infolgedessen bleiben die roten Farbtöne hell und die komplementären Farbtöne werden sehr dunkel, dank des roten Objektiv-Filters.



Das Ergebnis eines roten Farbfilters

In Abb. A unten zeigt das Ergebnis eines Rotfilters auf einer monochromen Kamera.
Unser Ziel ist es, einen ausreichenden Kontrast zwischen roten und blauen Kappen auf einem grünen Hintergrund zu schaffen, um jede Kappe zuverlässig identifizieren zu können.

Mit einer FarbKamera haben wir einen guten Kontrast zwischen der roten und blauen Kappe sowie dem grünen Hintergrund. Wir möchten jedoch eine monochrome Kamera verwenden, um den Kontrast, die Auflösung und die Lichtempfindlichkeit des Bildes zu erhöhen.
Wenn wir nur eine monochrome Kamera verwenden, gibt es einen minimalen Kontrast zwischen den Kappen und dem Hintergrund.
Wir können unser Ziel, Kontrast zu erzeugen, erreichen, indem wir einen roten Farbfilter auf das C-mount Objektiv hinzufügen.

Abb. A.



Wie liest man das Übertragungsdiagramm der Objektiv-Filter?

Jeder Objektiv hat ein Übertragungsdiagramm.
Es zeigt den Transmissionsgrad in Prozent für jede Lichtwellenlänge an.
Das folgende Beispiel zeigt das Transmissionsdiagramm des roten Farbfilters. Der nutzbare Bereich für diesen roten Farbfilter liegt bei 610–648 nM.
Der Nutzbereich ist der Lichtwellenlängenbereich, in dem die Transmission mehr als 80 % beträgt. Das bedeutet, dass mehr als 80 % des Lichts, das auf den Filter trifft, durch den Filter hindurchtritt und den Bildsensor erreicht.
Objektiv Filterübertragungsdiagramm ist auf jeder Objektiv Filterseite zu finden, z.B.: ROTER schmalbandiger Durchlassfilter, 630nM Spitzenwellenlänge,



Welcher Lichtfilter ist in eine industrielle Kamera eingebaut?

Standard-Monochromkameras verfügen über einen Klarglasfilter. Industrielle Farbkameras verfügen über einen NIR-Blockfilter.
Ein klarer Glasfilter lässt alle Lichtwellenlängen passieren. Er wird nur zum Schutz des Bildsensors der industriellen Kamera verwendet.

Der NIR-Blockfilter filtert Wellenlängen über 670 nm heraus. Dies sind die nahen Infrarotlichtwellenlängen (700 bis 1000 nm). Dies ist sehr wichtig für Farbkameras, da die Rot-, Grün- und Blau-Pixel einer FarbKamera alle empfindlich auf NIR-Licht reagieren. Infolgedessen wird der Kontrast zwischen den Rot-, Grün- und Blau-Pixeln geringer sein, wenn das NIR-Licht nicht herausgefiltert wird.
Zusammenfassend lässt sich sagen, dass Monokameras mit NIR-Licht und Normallicht verwendbar sind.
Industrielle Farbkameras sind nur mit sichtbarem Licht verwendbar. Eine industrielle FarbKamera kann mit einem klaren Glaslichtfilter ausgestattet werden, um sie mit NIR-Licht verwendbar zu machen. Die Bildqualität der industriellen Kamera wird sich verschlechtern.

Wie man einen Objektiv-Filter auf eine C-mount-Industrie-Kamera montiert

Der einfachste Weg, einen Objektiv-Filter an einer C-mount-Industriekamera zu montieren, besteht darin, ihn auf das Objektivgewinde des Objektiv zu schrauben. Einige Industriekameras haben kein Filtergewinde. In diesem Fall kann unser spezieller C-Mount-Filter verwendet werden. Dieser Objektiv-Filter wird in den C-Mount der Industriekamera montiert. Er befindet sich zwischen dem Bildsensor und dem Objektiv. Daher beeinflusst er die zurück Brennweite des Industriekameras Objektiv. Um den Einfluss des Lichtfilters auszugleichen, wird ein 1 mm Verlängerungsring zwischen dem Objektiv und der C-mount-Industriekamera platziert.
