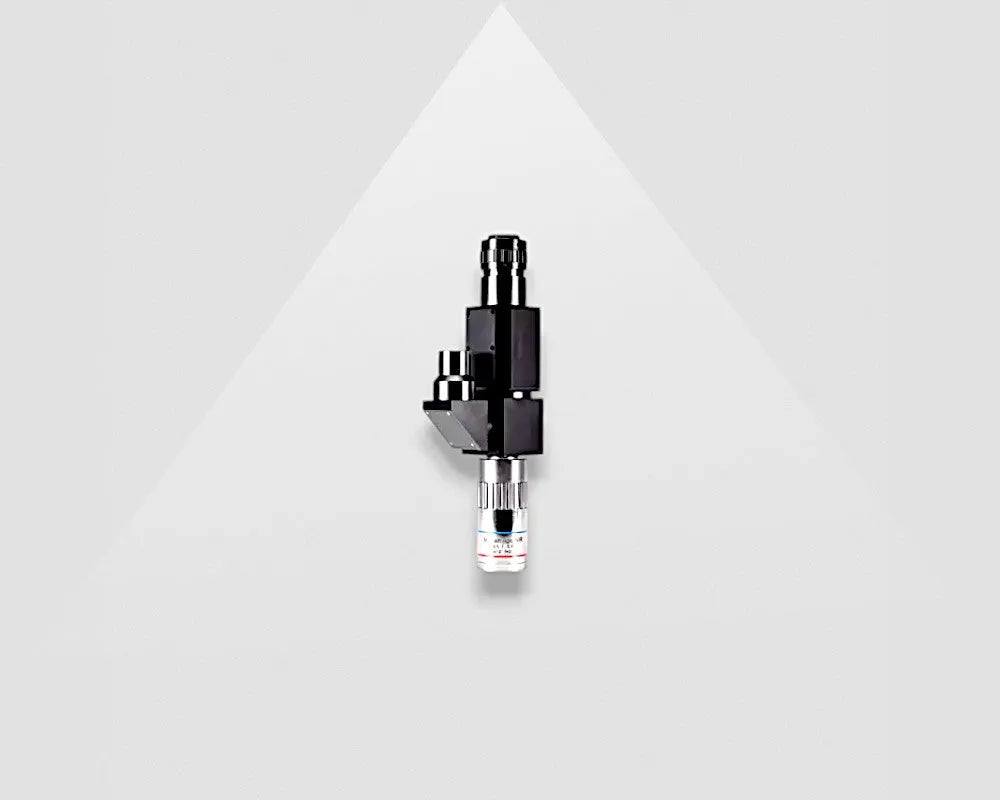

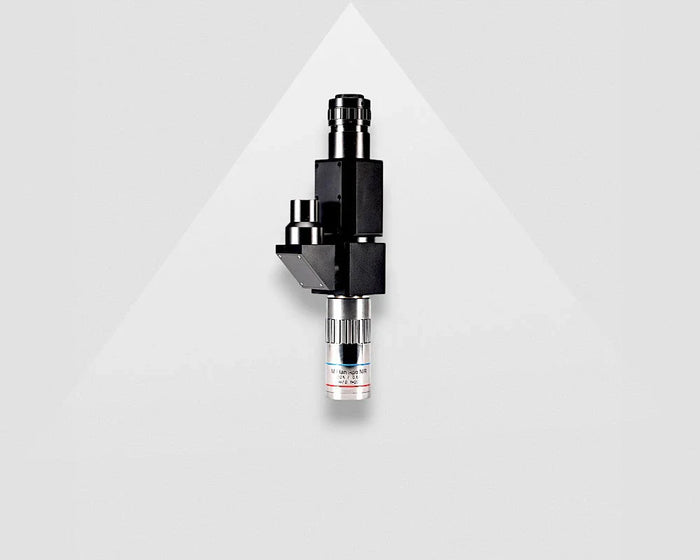

• VA-LCM-MS-50X-WD10-110-CO Lens Microscope 1
  • VA Imaging Logo

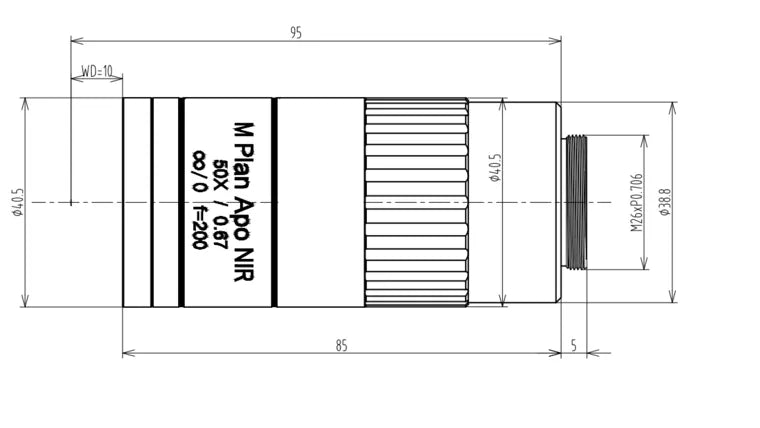

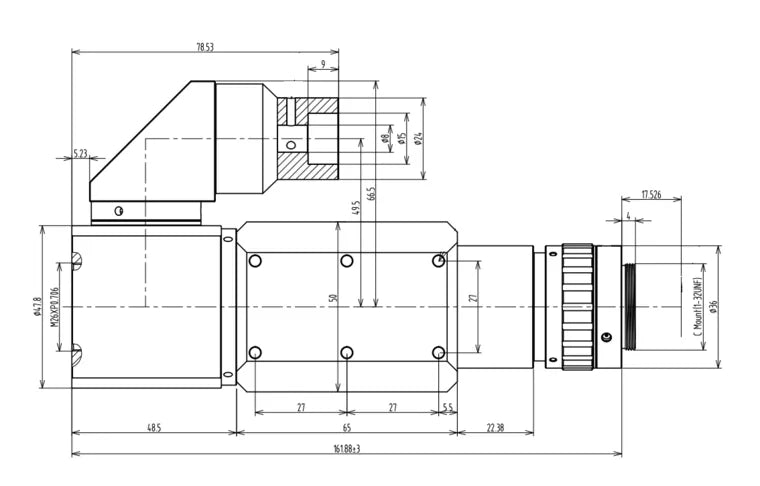

  • VA-LCM-MS-50X-WD10-110-CO Lens Microscope Mechanical drawing 3
  • VA-LCM-MS-50X-WD10-110-CO Lens Microscope 4

VA-LCM-MS-50X-WD10-110-CO Objektiv Mikroskop

VA-LCM-MS-50X-WD10-110-CO

  • Microscope C-mount Objektiv
  • magnification 50X
  • sensorsize 1.1 Zoll
VA-LCM-MS-50X-WD10-110-CO, Microscope C-mount Objektiv, magnification 50X, sensorsize 1.1 Zoll VA-LCM-MS-50X-WD10-110-CO
€3.600,00
Lieferzeit: Standard 3-6 Wochen, Express 0-3 Wochen
Industrielle Qualität
Machine Vision
Beschreibung

50X Mikroskopobjektiv mit koaxialem Lichteingang

Das 50X Mikroskopobjektiv mit koaxialem Lichteingang ist Teil unserer Mikroskopobjektiv-Serie. Dieses Mikroskopobjektiv bietet eine 50X Vergrößerung. Es besteht aus zwei Teilen, die zusammen verwendet werden sollten: dem eigentlichen 50X Vergrößerungsobjektiv in Kombination mit einem 1X Vergrößerungs-Objektivtubus. Es ist mit unseren C-mount Kameras für industrielle Bildgebung kompatibel, wodurch Sie eine industrielle USB3-Kamera oder GigE-Kamera nahtlos in ein digitales Mikroskop umwandeln können. Die Verwendung dieses 50X Mikroskopobjektivs für Ihre Anwendung ermöglicht die Aufnahme hochauflösender Bilder.

Diese 50X Mikroskopobjektive werden in einer Vielzahl von Anwendungen eingesetzt, bei denen eine hohe Vergrößerung und ein kurzer Arbeitsabstand von nur 15 mm erforderlich sind. Beispiele für Anwendungen sind die Probenanalyse in Laboren und die Waferinspektion.

Mehr Informationen

Spezifikationen

Artikelnummer VA-LCM-MS-50X-WD10-110-CO
Resolution (megapixel) 26

Industriekamera für das Mikroskopobjektiv

Das 50X Mikroskopobjektiv verfügt über einen C-mount-Objektivtubus mit 1X Vergrößerung, der direkt auf der Machine Vision Kamera montiert wird. Der 50X Vergrößerungsobjektivteil wird anschließend auf diesem Objektivtubus montiert. Daraus ergibt sich ein 50X Vergrößerungs-Mikroskopobjektiv, das für C-mount Industriekameras mit einer Sensorgröße von bis zu 1,1” geeignet ist. Zusätzlich zum 50X Vergrößerungsobjektiv bieten wir dieses Mikroskopobjektiv auch mit 10X Vergrößerung an.

Koaxiale Mikroskopobjektive

Einige Mikroskopobjektive bieten die Möglichkeit eines koaxialen Lichteingangs. Endet die Artikelnummer auf -CO, verfügt das Objektiv über einen koaxialen Lichteingang. Endet die Artikelnummer auf -NI, verfügt das Objektiv über keinen koaxialen Lichteingang. Dieses spezielle 50X Mikroskopobjektiv verfügt über einen koaxialen Lichteingang. Durch die Wahl des Mikroskopobjektivs mit koaxialem Lichteingang erhalten Sie die Flexibilität, die technische Beleuchtungskonfiguration zu wählen, die Ihren Anforderungen am besten entspricht. Der koaxiale Lichteingang ist ideal zur Beleuchtung flacher, glänzender Oberflächen wie Metall und Leiterplatten. Als Lichtquelle für den koaxialen Lichteingang empfehlen wir unseren LED-Spot VA-SLC-8MM-W-12V.

Möchten Sie dieses 50X Mikroskopobjektiv ohne koaxialen Lichteingang? Diese Option ist ebenfalls verfügbar und finden Sie auf der Produktseite des 50X Vergrößerungsobjektivs ohne koaxialen Lichteingang.

Beleuchtung für die Anwendung mit dem Mikroskopobjektiv

Bei der Aufnahme von Objekten mit einer Kamera und einem Mikroskopobjektiv mit hoher Vergrößerung ist es wichtig, die richtige Lichtquelle zu wählen. Empfohlen wird eine Lichtquelle wie weißes oder blaues Licht mit einer Wellenlänge zwischen 420 nm und 680 nm. Weißes Licht eignet sich sowohl für Farb- als auch für Monochromkameras. Blaues Licht wird nur für Monochromkameras empfohlen. Dies liegt daran, dass Monochromkameras eine bessere Lichtempfindlichkeit aufweisen und blaues Licht innerhalb des genannten Wellenlängenbereichs die niedrigste Wellenlänge hat. Für Anwendungen, die einen höheren Kontrast in den Bildern erfordern, wird rotes oder grünes Licht empfohlen. Bitte kontaktieren Sie uns, wenn wir Sie bei der Auswahl der richtigen Beleuchtung unterstützen können. Weitere Informationen zum Kontrast mit Farben und Beleuchtung finden Sie in unserem Knowledge-Center-Artikel über C-Mount-Objektivfilter.

Auflösungsvermögen und optische Auflösung des Mikroskopobjektivs

Mikroskopobjektive werden nicht nach Megapixel Auflösung klassifiziert, sondern anhand des kleinsten Details eines Objekts, das sie auflösen können. Dieser Parameter wird als optische Auflösung bezeichnet. Die optische Auflösung dieses Objektivs beträgt 0,41um. Das bedeutet, dass das kleinste sichtbare Detail des Objekts 0,41um beträgt. Kleinere Details können nicht gesehen werden, da die Wellenlänge des Lichts 410 Nanometer beträgt. Es ist nicht möglich, Details aufzulösen, die kleiner sind als die Wellenlänge des verwendeten Lichts. Daher nutzen Sie bei der Verwendung einer 1,1” 12-Megapixel Kamera nicht die volle 12MP Auflösung der Kamera. In diesem Fall wäre es vorteilhaft, die Kamera in den Binning-Modus zu versetzen, um die Datenmenge zu reduzieren und die Lichtempfindlichkeit zu verbessern.

Software für Mikroskopkameras und Objektive

Unsere Industriekameras sind mit der Open-Source-Software Micromanager kompatibel, einem kostenlosen Open-Source-Softwarepaket für die Mikroskopie. Die Verwendung der Micromanager-Bildverarbeitungssoftware in Kombination mit unseren Kameras und Mikroskopobjektiven bietet alle notwendigen Werkzeuge für Mikroskopie-Anwendungen. Der vollständige Mikroskopaufbau bietet eine hervorragende Lösung für die hochauflösende Bildaufnahme und präzise Mikroskopsteuerung.

Unser Expertenteam steht Ihnen jederzeit zur Unterstützung mit dem 50X Mikroskopobjektiv zur Verfügung. Kontaktieren Sie uns gerne für persönlichen Support.


VA-LCM-MS-50X-WD10-110-CO
Vergrößerung 50X
Numerische Blende 0.67
Arbeitsabstand 10mm
Ausgelegte Wellenlänge 420-1100nm
Auflösung 0.41μm
Schärfentiefe 0.61μm
Anschluss C-mount
€3.600,00
