Controllo qualità e rilevamento danni nel tunnel di ispezione auto
Max Reijngoudt

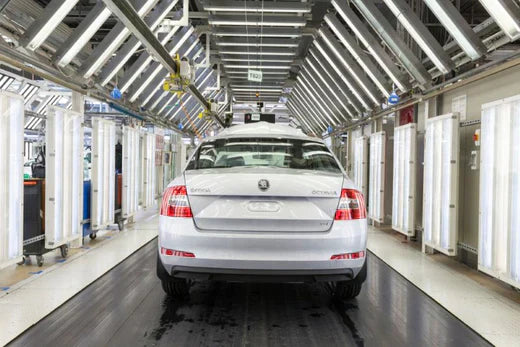

Un tunnel di ispezione auto è un'area progettata per ispezionare visivamente i veicoli. I produttori automobilistici lo utilizzano per il controllo qualità e le attività di ispezione. Le nostre telecamere machine vision insieme al nostro computer vision software catturano immagini che vengono poi elaborate per esaminare la superficie e rilevare eventuali imperfezioni, difetti o graffi.
I tunnel di ispezione per auto possono essere utilizzati nell'industria automobilistica sia dai produttori di veicoli che dai fornitori del settore. Vengono impiegati per il controllo qualità negli impianti di assemblaggio dei veicoli, al fine di eseguire ispezioni sui veicoli appena assemblati prima che lascino la linea di produzione. Sono inoltre utilizzati nel settore aftermarket, in particolare per il rilevamento dei danni, da concessionarie auto, carrozzerie e centri di verniciatura, sia per individuare le imperfezioni sia per garantire la qualità del lavoro svolto.
Sommario
Selezione di Telecamera Machine vision per l'ispezione delle auto
La Telecamera machine vision che abbiamo selezionato per questo progetto di ispezione auto è la nostra Telecamera GigE 20MP 'MER2-2000-6GM-P'. L’ingegnere desiderava rilevare difetti fino a 1 millimetro di diametro su un veicolo fermo. Poiché i dettagli da rilevare sono molto piccoli, disporre di una Telecamera industriale ad alta risoluzione ci garantirà i migliori risultati; in questo caso stiamo utilizzando una Telecamera da 20MP. Poiché il veicolo sarà fermo durante la cattura delle immagini, possiamo utilizzare una Telecamera rolling shutter. Utilizzeremo una Telecamera GigE perché la distanza tra alcune delle Telecamere e il PC sarà superiore a 4,6 metri. Stiamo inoltre utilizzando una Telecamera monocromatica poiché è tre volte più sensibile alla luce rispetto alle nostre Telecamere a colori.
Utilizzeremo un totale di 48 Telecamere, 16 su ciascun lato del tunnel a box e altre 8 sul soffitto. Il tunnel di ispezione auto misura 4 metri in altezza, 5 metri in larghezza e 7 metri in lunghezza. Per questo motivo abbiamo deciso di utilizzare così tante Telecamere, in modo che ciascuna Telecamera possa concentrarsi su un campo visivo più ristretto, garantendoci le risposte più accurate. Questo numero di Telecamere ci permetterà di fotografare ogni parte del veicolo, dagli pneumatici fino alla parte superiore dell’auto. Questo numero di Telecamere ci consentirà inoltre di acquisire immagini di auto di diverse dimensioni. Le Telecamere monocromatiche, essendo più sensibili alla luce, ci permetteranno di rilevare minuscole imperfezioni esterne su tutta la carrozzeria, come graffi, ammaccature, ecc.
Obiettivo industriale per sensore Sony IMX183
La Telecamera selezionata per questo tunnel di ispezione auto è dotata di un sensore Sony IMX183 con una dimensione del sensore di 1”. Utilizzeremo il nostro calcolatore di obiettivi per selezionare i migliori obiettivi per queste Telecamere e soluzioni. Per calcolare al meglio l’obiettivo, è necessario conoscere il campo visivo orizzontale (FOV) richiesto e la distanza di lavoro (WD). Come menzionato, poiché abbiamo un campo visivo molto ampio, suddivideremo il FOV di ciascuna Telecamera a 1750mmx1000mm. Con un FOV orizzontale di circa 1750mm e una distanza di lavoro di circa 1600mm, otterremo un FOV di 1746mmx1166 utilizzando il nostro obiettivo 25MP con lunghezza focale di 12mm 'VA-LCM-25MP 12MM-F2.4-120'. I calcoli del calcolatore di obiettivi sono allegati di seguito. La lunghezza focale consigliata è un obiettivo da 12mm, il nostro obiettivo suggerito è un obiettivo C-mount 25MP.
Calcolatore Obiettivo
Soluzioni di illuminazione per tunnel di ispezione auto
In tutte le applicazioni di visione è fondamentale e molto difficile trovare l’illuminazione adeguata a causa di diversi fattori come riflessi, luce naturale, ecc. La maggior parte dei nostri clienti che hanno applicazioni simili per tunnel di ispezione auto utilizza illuminazione personalizzabile, che forniamo noi.
In questo caso, l’ingegnere ha deciso di optare per i nostri pannelli LED personalizzabili con luce ben diffusa. Il metallo dell’auto, i windows dell’auto, ecc. possono essere molto riflettenti. L’ingegnere ha deciso di sfruttare questo riflesso creato dall’auto per catturare i dettagli necessari.
Un’altra soluzione di illuminazione molto comune che i nostri clienti utilizzano e che raccomandano è l’effetto zebra sui pannelli LED. Un’altra opzione può essere l’utilizzo di luci polarizzate e l’aggiunta di filtri polarizzatori agli obiettivi per eliminare qualsiasi riflesso che l’auto e l’illuminazione potrebbero
generare.
Ogni soluzione è molto diversa, ogni configurazione è diversa, quindi vi preghiamo di contattarci e saremo in grado di suggerire la migliore soluzione di illuminazione per il vostro progetto.
Software di elaborazione delle immagini per il rilevamento dei difetti nelle automobili
Dopo aver trovato la migliore soluzione di machine vision con Telecamera, obiettivo e illuminazione per l'applicazione di rilevamento difetti nel settore automobilistico, suggeriamo sempre al cliente di individuare prima la configurazione ottimale, così da poterlo poi aiutare a trovare il software più adatto.
Per questa applicazione, abbiamo suggerito la Zebra Aurora Visione Studio 5. Abbiamo consigliato all’ingegnere di scaricare prima la versione lite, che è gratuita, in modo che possa provare il software e verificare se funziona bene con l'applicazione. La versione lite non funziona con immagini live, ma è possibile acquisire e salvare un’immagine per testare il programma. Se, dopo test approfonditi, la versione di prova risulta idonea ma è necessario provare ulteriori test sulle prestazioni finali o funzioni speciali, siamo lieti di rendere possibile anche questo. In questi casi, possiamo offrire una versione di prova di 30 giorni del programma completo. Con Zebra Aurora, l’ingegnere potrà testare Telecamere, obiettivi e illuminazione acquisendo un’immagine e analizzandola nel software, così da poter segnalare eventuali difetti durante l’ispezione dell’auto.
Zebra Aurora è un’ottima opzione poiché è progettata per ingegneri della visione che desiderano creare soluzioni senza competenze di programmazione e offre una varietà di pacchetti software in base alle esigenze specifiche. Il nostro team di supporto tecnico offre anche sessioni di formazione trimestrali per questo software e siamo disponibili a ricevere immagini e documenti per realizzare programmi di esempio gratuiti.
Supporto per Tunnel di Ispezione Auto
Siamo consapevoli che ogni progetto è diverso: il tuo FOV potrebbe essere più grande o più piccolo, potresti dover gestire la luce naturale oltre ai riflessi dell’auto, potresti non essere sicuro di quale Telecamera sia necessaria o di quanti megapixel siano richiesti per rilevare i dettagli specifici all’interno della tua immagine. Noi di VA Imaging vogliamo aiutarti a trovare i migliori componenti machine vision per la produzione automobilistica, come Telecamera, obiettivo, illuminazione, software e qualsiasi hardware aggiuntivo necessario per la tua applicazione. Contattaci utilizzando il modulo sottostante per metterti in contatto con uno dei nostri account manager, che sarà lieto di aiutarti a trovare la soluzione migliore per il tuo progetto di ispezione auto!
