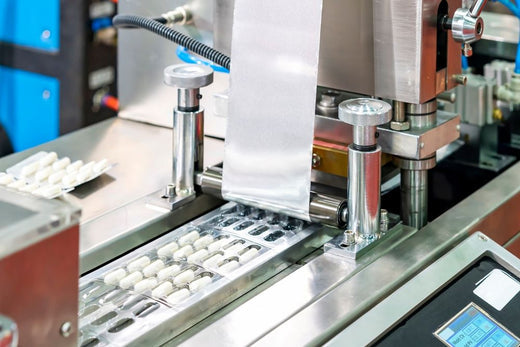

Machine Vision para Inspeção de Blisters
Max Reijngoudt
Quando se trata das diferentes aplicações de machine vision para as quais os nossos sistemas são utilizados, uma das mais interessantes é a inspeção de blisters com computer vision. Os clientes utilizam o nosso hardware para inspecionar a qualidade da embalagem, melhorar o controlo de qualidade e identificar quaisquer danos na superfície, o que classificaria a embalagem como defeituosa. Naturalmente, este tipo de inspeção exige um elevado nível de detalhe e uma combinação específica de produtos.
Assim, este artigo foi escrito para poupar tempo e evitar potenciais erros na escolha dos itens corretos para a aplicação. Além disso, este artigo baseia-se numa situação passada que corresponde ao tema e incluirá os conselhos fornecidos por um dos especialistas da VA Imaging, tanto do lado do hardware como do software. Adicionalmente, serão disponibilizados links nos títulos dos produtos, permitindo que, ao clicar neles, seja possível ver instantaneamente os preços dos produtos e várias outras informações relacionadas com o produto.
Neste caso, o cliente que estava a trabalhar na aplicação pretendia desenvolver um sistema de inspeção para capturar imagens de blisters e inspecioná-los quanto a eventuais danos. Ao identificar os blisters danificados utilizando o nosso hardware, o cliente conseguiu aumentar a eficiência global do processo e minimizar as hipóteses de erro.
Table of contents
Selecionar a Câmera de Machine Vision Mais Otimizada
Em primeiro lugar, ao criar uma configuração ideal, é essencial escolher uma câmera industrial de machine vision que se adeque às especificações da situação em questão. Neste cenário, foi aconselhado ao cliente utilizar a câmera USB3 de 26MP 'ME2P-2621-15U3C'. Este produto é uma câmera de 26 megapixels, equipada com um sensor Gpixel GMAX0505, um Global Shutter, grava dados de cor e tem uma taxa de frames de 15fps. Além disso, o cliente mencionou que a distância da câmera ao PC é de cerca de 3 metros e enfatizou a preferência pela interface USB3. Assim, para além do pedido do cliente por uma interface específica, as nossas recomendações relativamente a interfaces baseiam-se normalmente na distância entre a câmera e o PC. Adicionalmente, as câmeras com interface USB3 são direcionadas para alta resolução e alta velocidade.
Além disso, o cliente especificou que existe a necessidade de gravar dados de cor, pelo que, naturalmente, foi proposto ao cliente utilizar uma câmera de cor. Também, os blisters são inspecionados enquanto um transportador os move e, por isso, um Global Shutter foi essencial para esta aplicação.
Adicionalmente, um fator muito importante nesta situação foi a resolução da câmera. O cliente mencionou que a embalagem blister inspecionada tem o tamanho de 165x165mm, que neste caso também foi considerada como o FOV, e o menor detalhe que precisava de ser visto era de 0,1mm. Assim, com base nesta informação, era expectável que a câmera de 26 megapixels, equipada com um sensor Gpixel GMAX0505 e uma resolução de 5120x5120 pixels, fosse uma boa escolha.
Seleção de uma Lente Industrial para a Aplicação
Ao decidir sobre a lente ideal para utilizar com a câmera escolhida, é importante considerar o tamanho ótico do sensor. Neste caso, o sensor GMAX0505 possui um tamanho ótico de 1.1. Para determinar qual lente seria a mais adequada para a configuração, recomenda-se utilizar a calculadora de lentes online. Além disso, nesta situação, as especificações necessárias para selecionar a lente correta foram o campo de visão horizontal e a distância de trabalho. A resolução da câmera e o tamanho do pixel também são utilizados para identificar o campo de visão real da configuração (consulte os cálculos abaixo para referência).
Adicionalmente, foram testadas diferentes distâncias de trabalho. Ao fazê-lo, identificou-se que, com a câmera e lente mencionadas a uma distância de trabalho de 700mm, o campo de visão real obtido seria de 166,4x166,4mm.
Assim, com base nestas conclusões e nos cálculos apresentados na captura de ecrã ao lado, foi recomendada a lente VA-LCM-25MP-50MM-F2.4-120. Além disso, antes de avançar para o tema do software, é importante referir que, neste caso, o cliente já dispunha de uma solução de iluminação machine vision instalada.
Calculadora de Lente
Software de Computer Vision para Inspeção de Blisters
Quando se trata do software para a aplicação, o cliente já tinha um software em mente. Como os produtos VA Imaging são compatíveis com GenIcam, o cliente pôde utilizá-los com o seu software de terceiros. Por exemplo, os produtos VA Imaging podem ser compatíveis com software de terceiros como Arm Board, Cognex Visão Pro, Matlab, MvTec Halcon, Ni Labview e OpenCV. No entanto, para programar o sistema, foi aconselhado ao cliente utilizar o software gratuito fornecido - o DAHENG IMAGING SDK (SOFTWARE DEVELOPMENT KIT). O SDK foi utilizado para configurar os parâmetros necessários da câmera e para adquirir as imagens. Além disso, linguagens de programação como C++, C#/.NET e Python são suportadas pelo SDK. O software também é compatível com plataformas ARM, PCs industriais e funciona em sistemas como Android, Linux e Windows.
