Controlo de qualidade e deteção de danos no túnel de inspeção automóvel
Max Reijngoudt

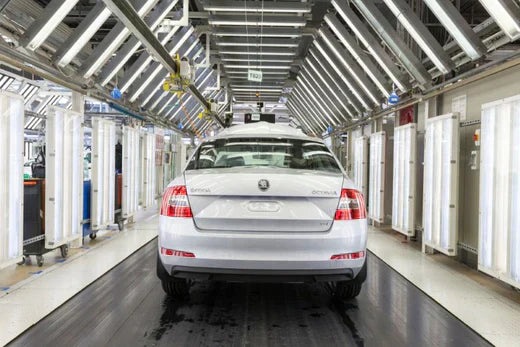

Um túnel de inspeção de automóveis é uma área concebida para inspecionar visualmente veículos. Os fabricantes automóveis utilizam-no para controlo de qualidade e fins de inspeção. As nossas câmaras de machine vision em conjunto com o nosso software de computer vision irão capturar imagens que serão posteriormente processadas para examinar a superfície e detetar quaisquer imperfeições, defeitos ou riscos.
Os túneis de inspeção automóvel podem ser utilizados na indústria de fabrico automóvel tanto pelos fabricantes de veículos como pelos fornecedores automotivos. São usados para controlo de qualidade nas linhas de montagem de veículos, permitindo realizar inspeções aos veículos recém-montados antes de saírem da linha de produção. Também são utilizados no setor pós-venda, especialmente para deteção de danos, por concessionários automóveis, oficinas de carroçaria e centros de repintura, primeiro para identificar imperfeições e depois para garantir a qualidade do trabalho realizado.
Table of contents
Seleção de câmera de Machine vision para inspeção automóvel

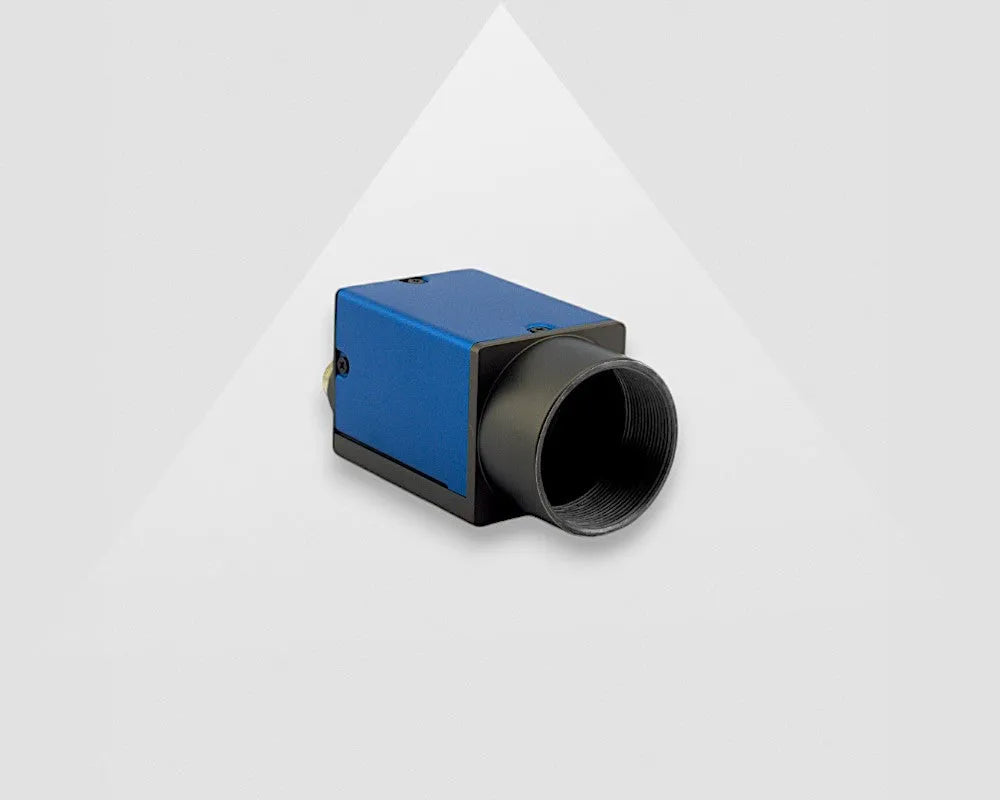

A câmera de machine vision que selecionámos para este projeto de inspeção automóvel é a nossa Câmera GigE de 20MP 'MER2-2000-6GM-P'. O engenheiro pretendia detetar defeitos até 1 milímetro de diâmetro num veículo parado. Como os detalhes que precisamos de detetar são muito pequenos, ter uma câmera industrial de alta resolução proporcionará os melhores resultados; neste caso, estamos a utilizar uma câmera de 20MP. Como o veículo estará imóvel durante a captação das imagens, podemos utilizar uma rolling shutter camera. Vamos utilizar uma câmera GigE porque a distância entre algumas das câmeras e o PC será superior a 4,6 metros. Também estamos a utilizar uma câmera monocromática, pois estas são três vezes mais sensíveis à luz do que as nossas câmeras a cores.
Vamos utilizar um total de 48 câmeras, 16 de cada lado do túnel em caixa e mais 8 no teto. O túnel de inspeção automóvel tem 4 metros de altura, 5 metros de largura e 7 metros de comprimento. Por este motivo, decidimos utilizar tantas câmeras, para que cada câmera possa focar numa área de visão mais reduzida, proporcionando-nos respostas mais precisas. Este número de câmeras permitirá captar imagens de todas as partes do veículo, desde os pneus até ao topo do carro. Este número de câmeras também permitirá captar imagens de carros de diferentes tamanhos. As câmeras monocromáticas, por serem mais sensíveis à luz, permitirão detetar pequenas imperfeições exteriores em todo o carro, como riscos, amolgadelas, etc.
Lente industrial para sensor Sony IMX183

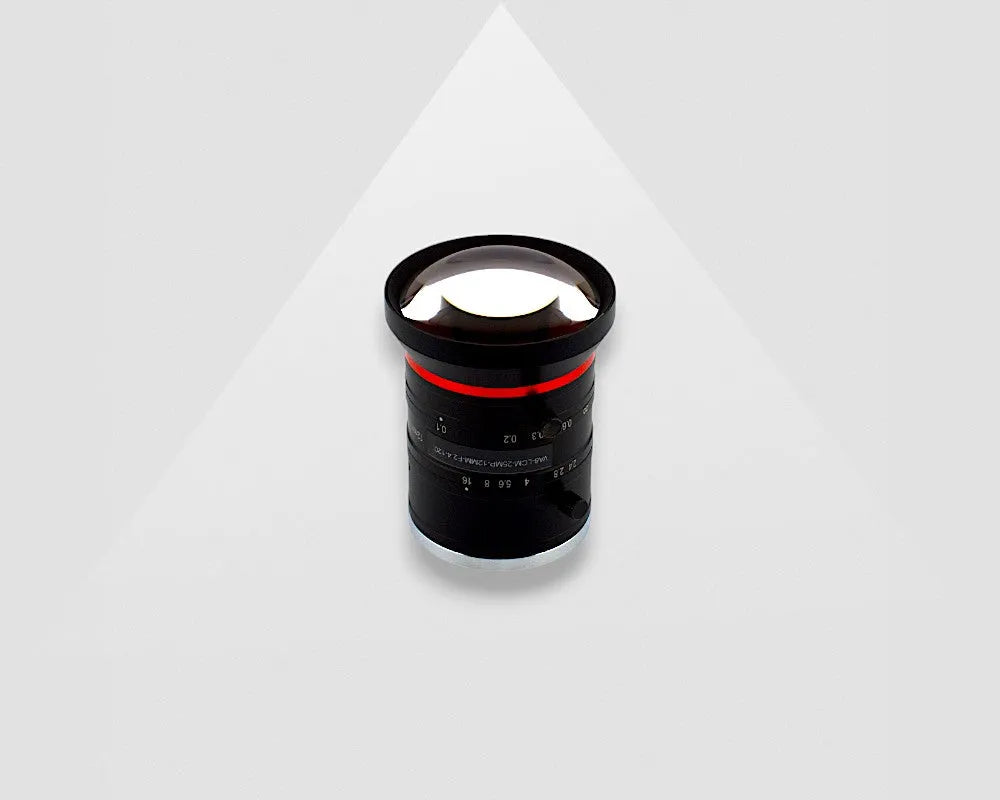

A câmera selecionada para este túnel de inspeção automóvel possui um sensor Sony IMX183 com um tamanho de sensor de 1”. Utilizaremos o nosso calculador de lentes para selecionar as melhores lentes para estas câmeras e soluções. Para calcular corretamente a lente, precisamos saber o Campo de Visão (FOV) horizontal necessário e a distância de trabalho (WD). Como mencionei, dado que temos um Campo de Visão muito amplo, iremos dividir o FOV de cada câmera para 1750mmx1000mm. Com um FOV horizontal de aproximadamente 1750mm e uma distância de trabalho de aproximadamente 1600mm, obteremos um FOV de 1746mmx1166 utilizando a nossa lente de 25MP e distância focal de 12mm 'VA-LCM-25MP 12MM-F2.4-120'. Os cálculos do calculador de lentes estão anexados abaixo. O comprimento focal recomendado é lente de 12mm, a nossa sugestão é uma lente de 25MP C-mount lens.
Calculadora de Lente
Soluções de Iluminação para Túneis de Inspeção Automóvel
Em todas as aplicações de visão, é fundamental e muito difícil encontrar a iluminação adequada devido a vários motivos, como reflexos, iluminação natural, etc. A maioria dos nossos clientes que têm aplicações semelhantes de túneis de inspeção automóvel utiliza iluminação personalizada, que fornecemos.
Neste caso, o engenheiro optou pelos nossos painéis de LED personalizados com luz bem difusa. O metal do carro, as windows do carro, etc., podem ser muito reflexivos. O engenheiro decidiu utilizar este reflexo criado pelo carro para captar os detalhes necessários.
Outra solução de iluminação muito comum que os nossos clientes utilizam e recomendam é o efeito zebra nos painéis de LED. Outra opção pode ser também a utilização de luzes polarizadas e a adição de filtros polarizadores às lentes para eliminar qualquer reflexo que o carro e a iluminação possam
gerar.
Cada solução é muito diferente, cada configuração é diferente, por isso, por favor, contacte-nos e poderemos sugerir a melhor solução de iluminação para o seu projeto.
Software de Processamento de Imagem para Deteção de Defeitos em Automóveis
Depois de encontrarmos a melhor solução de machine vision com câmera, lente e iluminação para a aplicação de deteção de defeitos automotivos, sugerimos sempre ao cliente que, primeiro, encontre a melhor configuração para que possamos então ajudá-lo a encontrar o melhor software.
Para esta aplicação, sugerimos o Zebra Aurora Vision Studio 5. Sugerimos ao engenheiro que faça primeiro o download da versão lite, que é gratuita, para que possa experimentar o software e verificar se funciona bem com a aplicação. A versão lite não funciona com imagens ao vivo, mas é possível capturar e guardar uma imagem para testar o programa. Se, após testes extensivos, a versão de avaliação se revelar adequada, mas ainda for necessário testar o desempenho final ou funções especiais, teremos todo o gosto em possibilitar isso. Nestes casos, também podemos oferecer uma versão de avaliação completa do programa por 30 dias. Com o Zebra Aurora, o engenheiro poderá testar as câmeras, lentes e iluminação ao tirar uma fotografia e analisá-la no software, podendo assim assinalar quaisquer defeitos na inspeção do automóvel.
O Zebra Aurora é uma excelente opção, pois foi desenvolvido para engenheiros de Visão criarem soluções sem necessidade de competências de programação, oferecendo uma variedade de pacotes de software conforme as suas necessidades específicas. A nossa equipa de suporte técnico também oferece sessões de formação trimestrais para este software, e estamos disponíveis para receber imagens e documentos para criar programas de exemplo gratuitos.
Suporte para Túnel de Inspeção de Automóveis
Estamos cientes de que cada projeto é diferente, o seu FOV pode ser maior ou menor, pode estar a lidar com luz natural além do reflexo do carro, pode não ter a certeza de que câmera é necessária ou de quantos megapíxeis precisa para os detalhes específicos que pretende detetar na sua imagem. Nós, na VA Imaging, queremos ajudá-lo a encontrar os melhores componentes de machine vision na fabricação automóvel, como câmera, lente, iluminação, software e qualquer hardware adicional necessário para a sua aplicação. Contacte-nos através do formulário abaixo para entrar em contacto com um dos nossos gestores de conta, que terá todo o gosto em ajudá-lo a encontrar a melhor solução para o seu projeto de inspeção automóvel!
