Como utilizar Power over Ethernet com uma câmera GigE Machine Vision
Gaspar van Elmbt
Power over ethernet (PoE) permite uma entrega eficiente de energia e transmissão de dados através de um único cabo ethernet, reduzindo a necessidade de cablagem adicional. Este artigo descreve os passos essenciais para configurar e otimizar a utilização de PoE com uma câmera GigE em aplicações de machine vision.
Table of contents
Compreender a tecnologia PoE
O PoE integra energia e dados num único cabo Ethernet, simplificando o processo de instalação e reduzindo os custos de equipamento. É particularmente útil em ambientes onde as tomadas de energia são inacessíveis. A nossa série MER2 está em conformidade com a norma IEE 802.3af, garantindo compatibilidade com uma vasta gama de dispositivos.
- As especificações de alimentação da série MER são 12VDC-10% fornecidos através do conector Hirose de 8 pinos da câmera ou Power over Ethernet (norma IEE 802.3af)
- As especificações de alimentação da série MER2 são 12VDC-10% ou 24VDC+10% fornecidos através do conector Hirose de 8 pinos da câmera ou Power over Ethernet (norma IEE 802.3af)
Configuração de PoE com uma Câmera GigE
Para utilizar PoE com uma câmera GigE, certifique-se de ter um dos seguintes: Switch PoE, Injetor PoE ou Adaptador GigE PoE juntamente com um cabo de rede CAT6. As formas de alimentar uma câmera GigE são as seguintes:
Integração de uma câmera industrial GigE PoE
com um switch PoE:

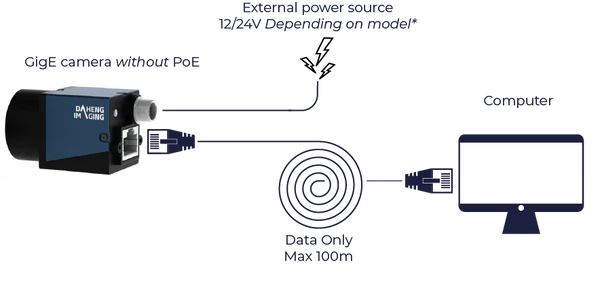

Um switch Power over Ethernet (PoE) simplifica a conectividade ao fornecer energia e dados através de um único cabo de rede CAT6. Esta configuração simplificada elimina a necessidade de uma fonte de alimentação externa ao utilizar uma câmera industrial GigE equipada com capacidades PoE. O exemplo abaixo ilustra como estabelecer uma ligação fiável entre uma câmera industrial GigE PoE câmera industrial e um computador através de um switch PoE, garantindo uma transmissão de dados e energia sem interrupções.
Integração de uma câmera industrial GigE PoE sem um switch PoE:

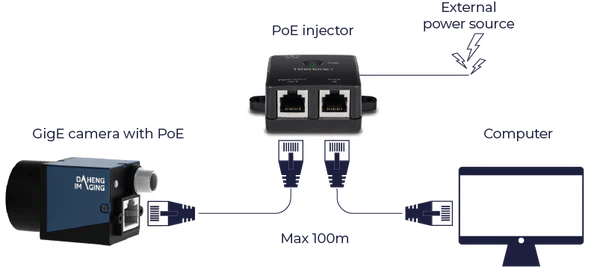

Um injetor PoE foi concebido para adicionar energia aos dados transmitidos através de um cabo de rede CAT6. Inclui uma porta "Data In" para receber os dados de rede e uma porta "Data + Power Out" para fornecer tanto energia como dados ao dispositivo conectado. Embora o injetor não aumente o comprimento do cabo, garante uma transmissão contínua de energia e dados para a sua câmera GigE PoE.
Integração de uma câmera industrial GigE PoE com um adaptador:

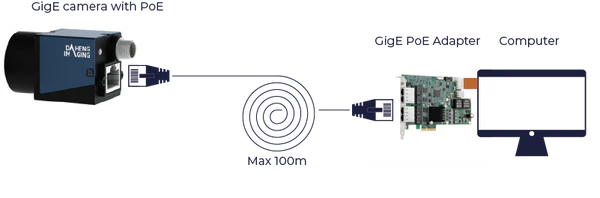

Em alternativa, pode integrar um adaptador GigE PoE diretamente no seu computador. Este adaptador permite que o computador forneça energia e dados através de um único cabo de rede CAT6. Ao ligar o cabo de rede do computador à câmera GigE, a câmera recebe energia através de Ethernet sem necessidade de uma fonte de alimentação externa ou dispositivos adicionais. Ambos os métodos oferecem uma integração perfeita para alimentar câmeras GigE em aplicações onde um switch PoE não está disponível. Os diagramas abaixo ilustram como cada solução pode ser implementada para ligar uma câmera GigE com PoE a um computador ou rede.
Integração de uma câmera industrial GigE sem PoE utilizando a porta I/O:
Para câmeras industriais GigE, uma alternativa ao Power over Ethernet (PoE) é fornecer alimentação através da porta I/O da câmera, ligando uma fonte de alimentação externa. Este método é compatível com todas as câmeras GigE, incluindo modelos com e sem PoE.
Ao utilizar esta configuração, o cabo Ethernet CAT6 / CAT5 é utilizado exclusivamente para comunicação de dados, como a transmissão de imagens e a configuração de parâmetros da câmera, enquanto a alimentação é fornecida através da porta I/O.
O diagrama abaixo ilustra como ligar a porta I/O de uma câmera GigE a uma fonte de alimentação externa, mantendo a comunicação de dados através de um cabo de rede CAT6 / CAT5. Esta configuração garante um funcionamento eficiente e fiável para várias aplicações industriais.
Switches de Rede Recomendados pela VA Imaging
Disponibilizamos dois tipos de switches de rede concebidos para integração perfeita com até quatro câmaras PoE GigE industriais e o seu PC. Escolha entre um switch de grau de consumo e um switch de grau industrial, ambos a fornecer ligações fiáveis, não geridas, de 1Gb. Estes switches compactos e robustos foram desenvolvidos para funcionar 24/7, garantindo um desempenho consistente.
Opções de Switch:
Principais Diferenças Entre os Nossos Modelos:
Switch de Grau de Consumo: Utilização em parede ou sobre a mesa, Temperatura de Funcionamento: 0°C a 40°C, ideal para ambientes de escritório, Alimentação: (Incluída) Fonte de alimentação externa.
Switch de Grau Industrial: Montagem em calha DIN para aplicações industriais seguras, tolerância reforçada ao ruído elétrico, Temperatura de Funcionamento: -40°C a 75°C, adequado para ambientes exigentes, Alimentação: Vendida separadamente; modelo recomendado: 48V 60W-SET Power Supply.
