Deteção de Defeitos em Tecidos com Câmaras de Machine Vision
Max Reijngoudt
VA Imaging expandiu o seu amplo portefólio ao adicionar câmeras line scan. Na maioria dos casos, as câmeras line scan são utilizadas em aplicações que exigem imagem de alta resolução a alta velocidade, nas quais os objetos estão em movimento contínuo. Uma aplicação para câmera line scan é na inspeção de tecidos. Assim, este artigo é um exemplo de que configuração pode ser utilizada para uma aplicação contínua e de ritmo acelerado, em que os principais objetivos são inspecionar defeitos no tecido, identificar rasgões e avaliar a qualidade geral do tecido. Além disso, certos produtos terão links associados, facilitando a sua localização na nossa página de produtos.
Table of contents
Selecionar a Melhor Câmera de Varredura Linear
O primeiro passo para decidir a configuração mais adequada para a aplicação é escolher a câmera industrial de machine vision correta. Para este projeto, o cliente não necessitava de uma interface CameraLink ou Coaxpress, mas solicitou uma câmera de varrimento linear a cores, capaz de detetar o menor detalhe de 0,6mm a uma velocidade máxima de 1500mm por segundo. Além disso, forneceram a Largura de Varrimento de 1000mm. Assim, com base nesta informação, foi aconselhada a VALINE 8K3-M72-50GTC câmera de varrimento linear. Esta câmera de varrimento linear a cores está equipada com uma interface 10GigE Vision SFP+, tem uma taxa máxima de linha de 50kHz, uma resolução de 8192x3 píxeis e um tamanho de pixel de 7um. Além disso, com esta câmera, o cliente conseguiu alcançar os necessários 5000 píxeis e uma resolução de cerca de 0,122mm/pixel. No entanto, como é do conhecimento geral, não será possível utilizar corretamente esta câmera sem uma lente.
Escolher a Lente Industrial Correta para a aplicação

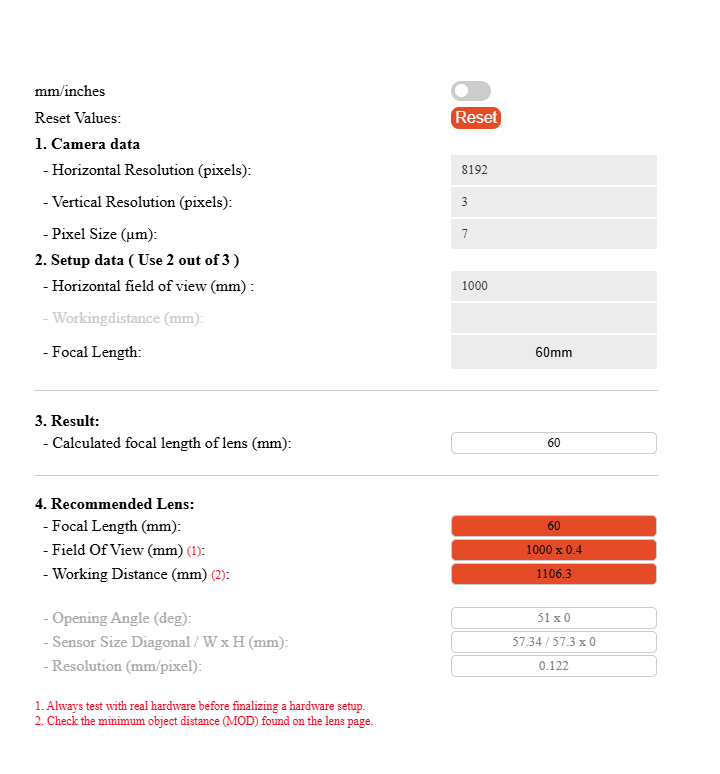

Além disso, a VALINE-8K3-M72-50GTC câmera line scan possui a montagem de lente M72, o que significa que será necessário um adaptador de M72 para F-mount para equipar uma lente F-mount. Assim, com base no campo de visão horizontal fornecido e na distância de trabalho, foi recomendado ao cliente utilizar a VA-LFM-29MP-60MM-F4-64C lente. Com esta lente F-mount, a uma distância de trabalho de cerca de 1106,3mm, o cliente conseguiu obter um campo de visão horizontal real de aproximadamente 1057,3mm. Consulte a tabela ao lado para referência. Além disso, foi aconselhado ao cliente ter em conta que a lente de 60mm só pode ser utilizada com uma distância de trabalho entre 200mm e 1538mm. Adicionalmente, foi informado de que esta lente tem uma abertura de F4.0 e uma distorção extremamente baixa (<0,2%).
Iluminação de Machine vision para Inspeção de Tecidos
Para além da câmera line scan e da lente, o cliente também solicitou uma solução de iluminação para a sua aplicação. Necessitava de uma configuração de luz LED industrial para iluminar a aplicação de inspeção de tecidos. Por isso, um dos nossos especialistas propôs a utilização da série standard de luzes lineares – a VA-LLS5. Estas versáteis luzes lineares são normalmente utilizadas em aplicações que requerem câmeras line scan para inspecionar objetos numa correia transportadora ou envolvem métodos de produção contínua. Veja um exemplo esquemático ao lado. Além disso, o cliente solicitou cobrir toda a área horizontal da aplicação, pelo que foi recomendado escolher uma luz com dimensões 10% superiores ao HFOV discutido, que foi a VA-LLS5-1100.
Software de Computer vision e Pontos a Ter em Conta
Após aconselhar a configuração, foi também fornecido ao cliente um software para a sua aplicação de varrimento linear (Pode contactar-nos para solicitar este). Além disso, uma vez que o VALINE-8K3-M72-50GTC possui uma interface 10GigE, foi recomendado adquirir também um VA-PCIe4-10GF-2 frame grabber. No entanto, o cliente necessitava ainda de um codificador e de módulos SFP+, mas infelizmente, isto não é algo que forneçamos, pelo que foi sugerido subcontratar esses itens (Para mais informações sobre este assunto, não hesite em contactar o nosso suporte ao cliente).
Outras Aplicações em que as câmaras lineares podem ser utilizadas
Originalmente, o sistema foi recomendado para inspecionar defeitos e anomalias em tecidos, mas pode ser utilizado noutras aplicações. Essas aplicações podem ser qualquer coisa que envolva a inspeção de vários produtos em ambientes contínuos e de movimento rápido, ao mesmo tempo que se obtém imagem de alta resolução. Pretende ler mais sobre as aplicações? Interessado em saber mais sobre as aplicações que desenvolvemos? Explore o nosso Centro de Soluções de Visão & Aplicações para obter informações detalhadas.
Suporte para Aplicações de varrimento linear
Necessita de aconselhamento ou tem questões relativamente à configuração da sua própria aplicação de inspeção de tecidos ou qualquer outro sistema de varrimento linear semelhante? Não hesite em contactar-nos, utilizando o formulário abaixo, e será contactado por um dos nossos especialistas em machine vision.
