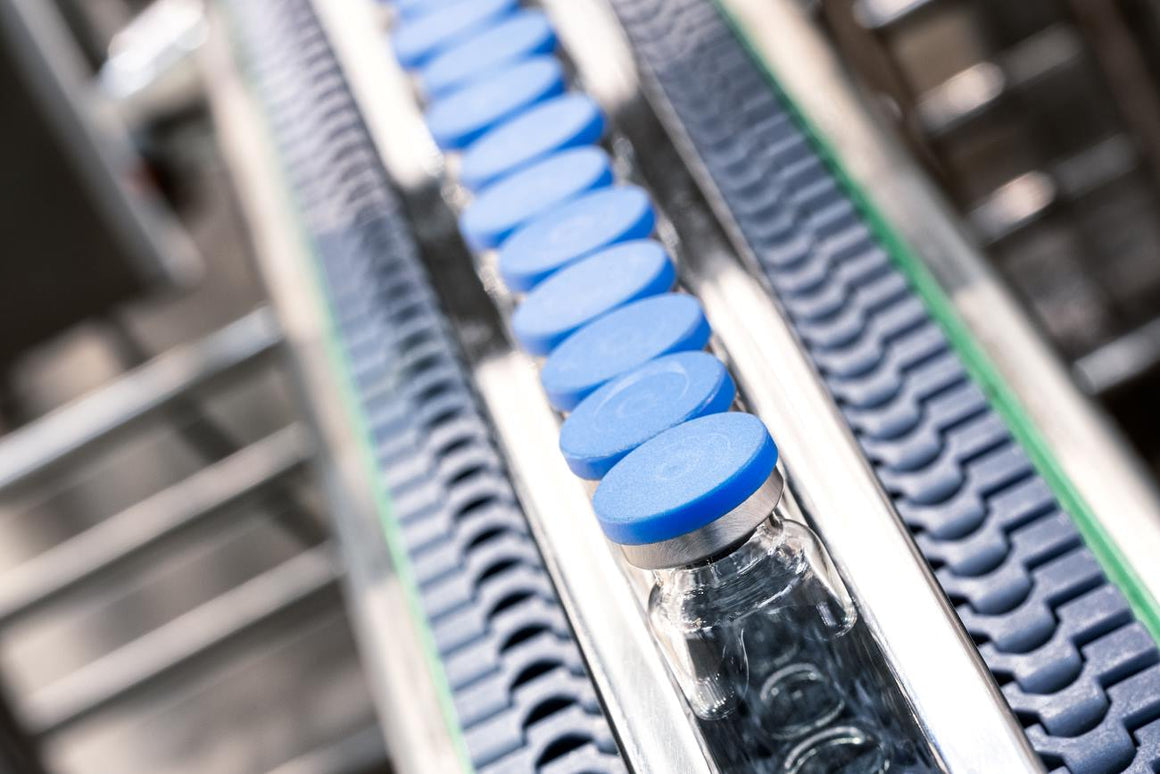

Sistema de visão para inspeção de garrafas

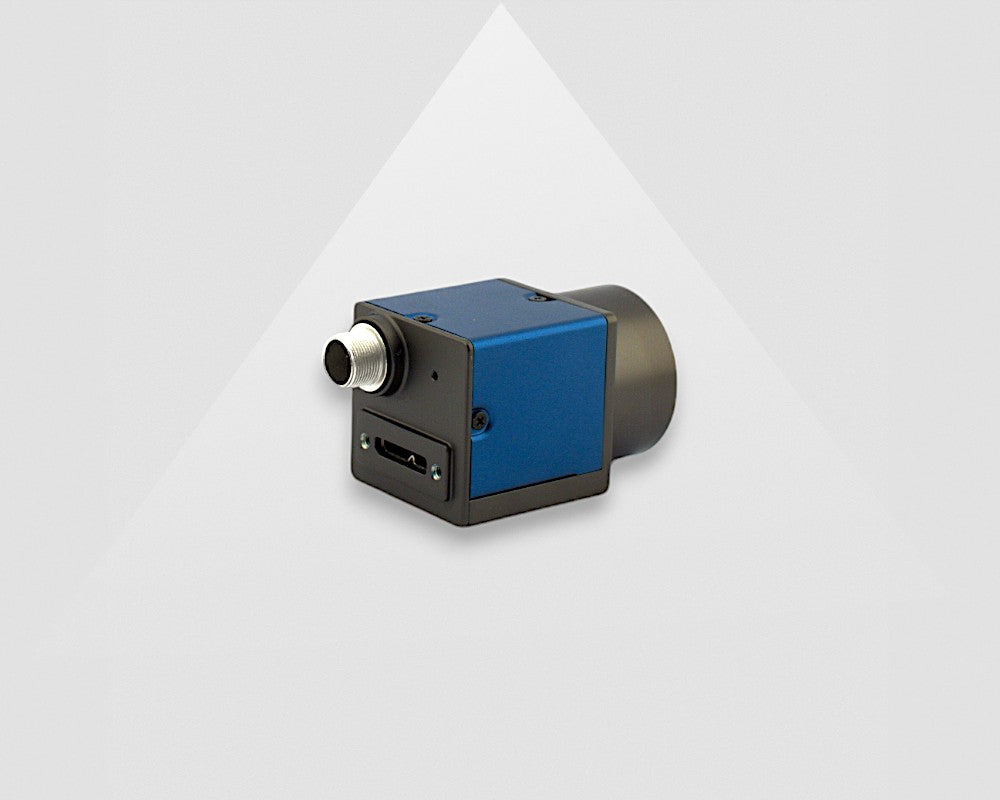

Primeiro, começamos com a seleção da câmera industrial para o sistema de visão de inspeção de garrafas. A recomendação para a nossa Câmera USB3 de 20MP ‘MER2-2000-19U3C’ baseia-se nas especificações da aplicação do investigador. Inicialmente, o investigador não sabia qual interface de câmera necessitava e não tinha preferência específica de interface. Quando a distância entre um pc e a câmera é inferior a 4,6 metros, é aconselhada uma interface de Câmera USB3 para beneficiar de uma largura de banda 4 vezes superior à de uma Câmera GigE, transmissão de dados e alimentação através de apenas 1 cabo e vantagem de preço.

Para diferenciar as cores do líquido, é selecionada uma câmera a cores. Além disso, as imagens só serão captadas quando tanto a câmera como as garrafas estiverem paradas. Por este motivo, aconselhamos a utilização de uma rolling shutter camera em vez de uma global shutter camera para este sistema específico de inspeção de garrafas por visão. Mais informações sobre Global shutter vs. Rolling shutter podem ser lidas neste artigo no nosso Knowledge Center.

Para determinar a resolução necessária, que ainda não estava definida pelo investigador, oferecemos-lhe suporte através do cálculo deste valor. O investigador pretendia capturar imagens de uma garrafa de 20x80mm de cada vez. Para visualizar as menores partículas de cerca de 0,05mm neste campo de visão, é necessária uma resolução do sistema de 0,017mm/pixel. Com base em 3 pixels por partícula mais pequena, eram necessários pelo menos 3300x4800 pixels. A câmera de 20MP com o sensor Sony IMX183 possui 5496x3672 pixels, resultando numa resolução do sistema de 0,015mm/pixel. A nossa Câmera MER2-2000-19U3C oferece uma excelente solução de alta resolução para a deteção precisa das partículas na inspeção de garrafas.

Adicionar iluminação de machine vision ao sistema de inspeção de garrafas aumenta o contraste e destaca as cores e partículas do líquido. Para minimizar o destaque dos contornos das garrafas e eliminar sombras, é aconselhada uma configuração de Back light. O contraste melhorado ao utilizar um Back light para o sistema de inspeção de garrafas facilita a deteção das partículas no líquido. Todos os nossos Back lights estão equipados de série com um difusor. Para a iluminação, aconselhamos uma luz aproximadamente 10% maior do que o campo de visão. O nosso Bottom Lit Back Light ‘VA-BLBL2-100x100-W’ oferece uma boa solução com o seu tamanho de 100x100mm. Além disso, o Back light está disponível no nosso stock Express, o que significa que está disponível para envio imediato a partir do stock local Express.

Para minimizar os reflexos das garrafas de vidro, recomenda-se tanto uma folha polarizadora como um filtro de lente polarizador para este sistema específico de inspeção de garrafas. Ao polarizar a luz, obtém-se uma maior visibilidade e uma análise precisa dos líquidos e partículas nas garrafas. Utilizámos:

• Uma folha de filtro polarizador: A folha de filtro polarizador linear polariza o Back light quando colocada em frente à fonte de luz. Pode ser cortada no tamanho pretendido.
• Um filtro de lente polarizador: O filtro de lente é feito para lentes C-mount com rosca de filtro M35.5xP0.5, como a lente C-mount de 16MM recomendada.

A utilização de ambos os filtros resulta em cruzamento de polarização, uma técnica que utiliza um par de polarizadores e que é explicada em mais detalhe neste artigo do Knowledge Center: Polarização na sua aplicação de machine vision.
