Melhorar a Deteção de Objetos com Técnicas Otimizadas de Lente e Iluminação
Max Reijngoudt
Ao inspecionar objetos brilhantes, um sistema de visão de alta qualidade é essencial para gerir reflexos e detetar defeitos de superfície. Lentes telecêntricas e iluminação especializada aumentam significativamente a precisão. A escolha do software e da configuração adequados é fundamental para cumprir os rigorosos padrões de inspeção.
Ao examinar pequenos detalhes em objetos brilhantes, é crucial utilizar um sistema de visão de alta qualidade, pois isto não só ajudará a lidar com a reflexão do objeto, como também ajudará a identificar potenciais defeitos ou imperfeições na superfície do objeto. Utilizar uma lente telecêntrica e iluminação especializada para deteção de objetos pode melhorar significativamente a precisão. Estamos cientes de que pode ser desafiante escolher o software e a configuração de machine vision adequados para garantir os mais altos padrões no alcance dos objetivos pretendidos para um objeto com reflexos. Para acesso direto à informação sobre este sistema de inspeção de revestimento de sementes por visão, os nossos produtos de machine vision e respetivos preços estão prontamente disponíveis.
Table of contents
Montagem da Câmera na Lente
O cliente nesta aplicação solicitou que uma câmera com um número suficiente de frames por segundo (FPS) e megapixels (MP) fosse utilizada para captar corretamente a imagem dos seus objetos brilhantes. A câmera seria fixada por um suporte telecêntrico (ver foto).
O cliente poderá então montar a câmera na lente telecêntrica e garantir que a câmera fique suficientemente estável durante a imagem. Este suporte seria fixado a um poste metálico, no qual a câmera estaria voltada para baixo em direção ao objeto.
Seleção de Câmera de Machine Vision
Escolher a câmera industrial que irá beneficiar mais o cliente deve ser a primeira decisão tomada nesta aplicação. Devemos ter em mente que precisamos de toda a informação para os nossos clientes e que este projeto era muito específico. Foi aconselhado que a melhor escolha de câmera a utilizar seria esta Câmera GigE 9MP ME2P-1230-9GC-P, pois irá fornecer resolução suficiente para distinguir entre os vários defeitos.
O cliente necessitava de uma câmera com global shutter, além de uma câmera a cores, para uma inspeção clara das suas peças metálicas, pois acreditava que poderia haver um ligeiro movimento no objeto. Pode ter a certeza de que as imagens não serão distorcidas ao fazer isto. Para saber mais sobre rolling shutter vs. global shutter e câmeras com global shutter, visite o nosso Centro de Conhecimento. Como esta configuração do cliente era mais difícil de gerir devido ao tamanho e peso do projeto, aconselhámos ambos a adquirir uma estrutura metálica que fosse suficientemente robusta para suportar mais de 55 kg de peso, bem como capaz de controlar o comprimento da configuração, já que teria quase um metro de comprimento.
O cliente forneceu a resolução mínima, que foi utilizada para calcular a resolução necessária. Para esta aplicação, eram necessários no mínimo 4000x3000 píxeis, calculados a 3 píxeis por menor detalhe. A ME2P-1230-9GC-P, com a sua resolução de 4096x3000, é adequada para esta aplicação.
Seleção da Lente Industrial Correta

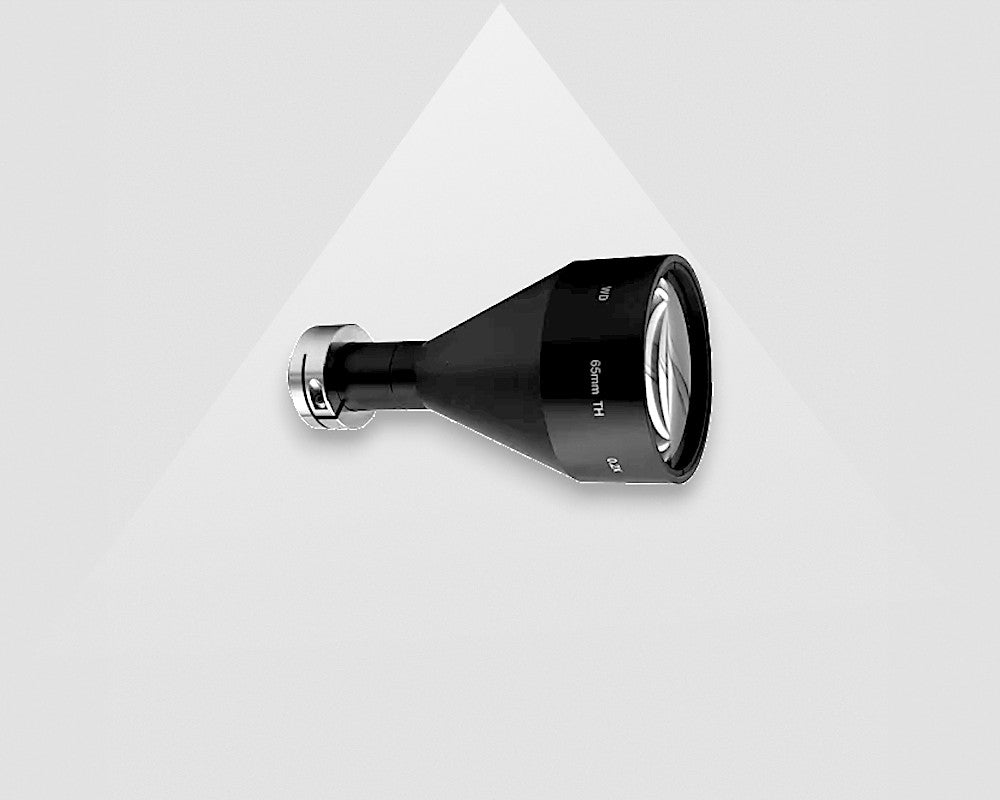

Ainda precisamos utilizar o nosso calculador online de lentes para determinar qual a lente mais adequada para esta aplicação, mesmo depois de sabermos o requisito de resolução. A ME2P-1230-9GC-P tem um sensor de 1.1". Os nossos cálculos anteriores e as especificações do cliente indicam que é necessária uma lente telecêntrica para um campo de visão de aproximadamente 165x120mm. A melhor lente para o trabalho é a VA-LCM-TC-0-0.085X-WD372-110 lente, que proporcionará ao cliente o campo de visão total desejado. Devido ao tamanho desta lente, aconselhámos a utilização do suporte acima mencionado para garantir a estabilidade da lente.
A Seleção da Configuração da Câmera Industrial
Para esta aplicação específica, o cliente solicitou uma configuração de câmera única que seria fixada a uma viga metálica. A viga metálica ficará suspensa sobre a linha de montagem, pois a câmera precisa estar no campo de visão da correia transportadora que move o objeto. A lente industrial mencionada na secção anterior e a machine vision câmera em discussão são as mesmas. Com isto, o cliente poderá visualizar os objetos brilhantes, já que uma equipa foi utilizada para colocar os objetos do telecentric backlight para determinar se existem defeitos ou padrões incorretos que necessitem de ser corrigidos. Para esta câmera, foi necessário um cabo GigE de 10m, bem como um cabo I/O de 10m, mas podemos facilmente modificar todos os componentes de machine vision neste artigo para se adaptarem às necessidades da sua aplicação de visão, caso o seu sistema de visão necessite de ajustes adicionais.
Selecionar a Iluminação de Machine vision adequada
Aconselhámos este cliente a utilizar um telecentric Back light para esta aplicação específica, de modo a garantir que a qualidade da imagem fosse adequada a um ambiente favorável à captação de imagens. Telecentric
backlights são iluminações LED industriais para iluminar produtos em aplicações de machine vision, como deteção de arestas em peças, medições de partes exteriores, inspeção de folgas em peças estampadas, inspeção de espessura e muito mais. Como este cliente pretendia uma deteção muito precisa nos seus objetos, o nosso backlight era a melhor opção. Este cliente também necessitava de um diâmetro de feixe de pelo menos 200mm, pelo que uma das nossas opções foi fornecer um dos nossos backlights maiores, com um diâmetro de feixe de 216mm. Se procura uma lente telecêntrica e/ou um backlight para a sua aplicação, utilize por favor o formulário de suporte ao cliente no final da página para nos contactar caso a sua aplicação exija iluminação de machine vision adicional em condições de iluminação específicas.
Software de Computer Vision para Deteção de Objetos
Para alguns sistemas de visão, as nossas câmeras, objetivas e iluminação podem não ser suficientes em determinadas situações. As nossas câmeras podem ser utilizadas com diversos programas de terceiros, incluindo Arm Boards, NI Labview, MvTec Halcon, Cognex Visão Pro, Matlab e OpenCV, pois são compatíveis com GenIcam. Para configurar a câmera e obter imagens para a programação inicial, utilize o nosso SDK gratuito. O kit de desenvolvimento de software é compatível tanto com PCs de página inicial como de escritório e plataformas ARM, incluindo o Raspberry Pi e a série NVIDIA TX. Windows, Linux e Android são sistemas operativos suportados.
