Iluminação de Machine Vision na Produção de Fundição
Max Reijngoudt
A tecnologia de Machine vision desempenha um papel crucial na fabricação industrial moderna, permitindo inspeção, medição e controlo de processos precisos. Em ambientes de fundição, onde a precisão determina diretamente a qualidade dos componentes metálicos fundidos, os sistemas de machine vision combinados com câmaras industriais e iluminação otimizada são essenciais.
Nesta aplicação, o nosso cliente necessitava de uma configuração de iluminação otimizada para uma fundição que produz moldes de areia de alta precisão utilizados em componentes de veículos pesados, como eixos de camiões. O objetivo era alcançar uma iluminação uniforme e potente em grandes cavidades para garantir resultados consistentes de inspeção visual com fiabilidade de nível industrial.
Índice
Dentro da Produção de Fundição: A Importância da Precisão

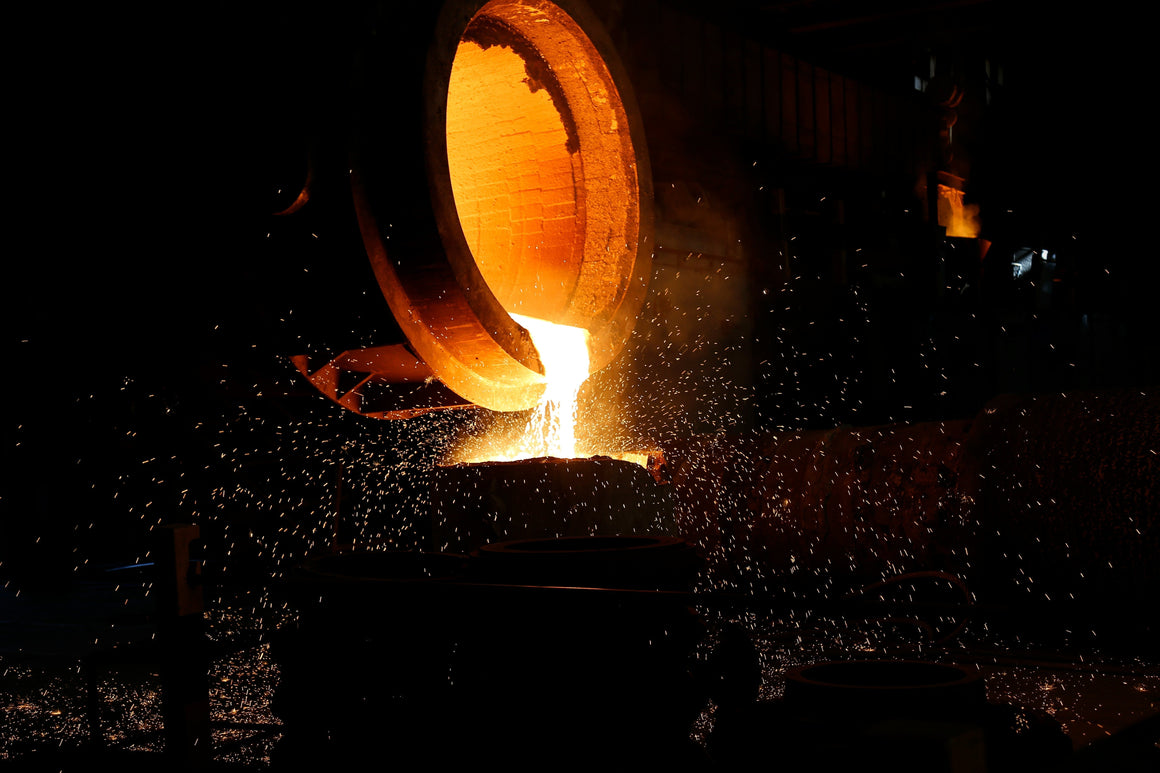

A produção em fundição envolve a criação de componentes metálicos através do vazamento de metal fundido em moldes feitos de areia ou outros materiais. A qualidade de cada molde determina a precisão e a durabilidade da peça final. Antes do início da fundição, é realizada uma inspeção visual para garantir que as cavidades dos moldes estejam perfeitamente formadas, sem fissuras e com precisão dimensional.
Por este motivo, as câmaras industriais suportadas por sistemas de iluminação de alto desempenho são essenciais. Uma iluminação adequada de machine vision garante que todas as irregularidades de superfície e cavidades sejam claramente visíveis, permitindo que tanto os operadores como os sistemas automatizados de inspeção detetem potenciais defeitos antes da fundição.
Desafios de Iluminação na Inspeção de Fundição
Durante a produção de moldes de areia, cada cavidade deve ser cuidadosamente inspecionada antes de o metal fundido ser vertido. Mesmo pequenas imperfeições num molde de areia, como superfícies irregulares, bolsas de ar ou resíduos, podem originar defeitos nos componentes metálicos, provocando fragilidades estruturais ou erros de produção dispendiosos.
O sistema de inspeção existente do cliente utilizava barras de luz de 1,20 metros, mas estas não forneciam iluminação suficiente para moldes com cerca de 2,5 metros de largura e comprimento. Os baixos níveis de luz no interior das cavidades causavam distorção da imagem e redução do contraste, dificultando a deteção de pequenos defeitos superficiais pelas câmaras industriais.
Para alcançar uma inspeção visual fiável, o cliente necessitava de uma solução de iluminação mais potente e focada, que pudesse funcionar perfeitamente com o seu sistema de machine vision.
Iluminação de Precisão da VA Imaging para Inspeção em Fundição
Após avaliar os requisitos ambientais e ópticos específicos, a VA Imaging recomendou a utilização de iluminadores LED tipo spot concebidos para aplicações de inspeção em grande escala. Estes iluminadores fornecem uma iluminação concentrada com uniformidade excecional e brilho mínimo, permitindo que as câmaras industriais captem imagens claras e detalhadas mesmo em geometrias complexas.
Quatro iluminadores LED tipo spot foram estrategicamente instalados em redor da área de inspeção do molde para garantir uma cobertura total. A configuração da iluminação foi otimizada para assegurar um brilho equilibrado em toda a cavidade, reduzindo sombras e reflexos para uma maior clareza e precisão das imagens.
A combinação dos iluminadores LED tipo spot da VA Imaging e das câmaras industriais proporciona uma solução robusta e escalável, capaz de satisfazer os exigentes requisitos de inspeção da fundição.
Avanço na Inspeção de Fundições com Iluminação de Machine Vision
A implementação dos LED spotlights da VA Imaging melhorou imediatamente o desempenho do sistema de machine vision. As câmaras de inspeção captaram imagens mais nítidas e com maior contraste, permitindo a deteção de pequenas irregularidades superficiais que anteriormente passavam despercebidas.
A melhoria na iluminação levou a uma deteção de defeitos mais eficaz, uma vez que a equipa conseguia agora visualizar claramente as imperfeições antes da fundição, garantindo que apenas moldes perfeitos avançavam para a próxima fase de produção. Isto resultou numa redução das taxas de desperdício, já que menos moldes defeituosos entravam no processo de fundição, minimizando o desperdício de material e a necessidade de retrabalho.
Adicionalmente, a iluminação otimizada contribuiu para uma maior eficiência de produção. Com um feedback visual mais claro e inspeções mais rápidas e precisas, a equipa da fundição pôde tomar decisões mais rapidamente, reduzir tempos de paragem e melhorar a consistência geral do fluxo de trabalho.
Integração escalável de sistemas industriais de Câmera e iluminação
Os sistemas de iluminação industrial da VA Imaging são totalmente compatíveis com uma vasta gama de câmaras industriais e plataformas de software. O seu design modular permite uma integração fácil nas linhas de produção existentes, possibilitando a escalabilidade e personalização futuras.
Esta flexibilidade garante que os fabricantes possam expandir as suas capacidades de inspeção à medida que as necessidades de produção evoluem, mantendo um desempenho consistente em todas as aplicações.
Iluminação de Machine Vision em Aplicações Industriais
Para além da produção em fundição, os sistemas de machine vision e câmeras industriais são amplamente utilizados em processos de fabrico pesado, como fundição de metais, inspeção de soldadura e acabamento de superfícies. A sua iluminação de alta intensidade e construção robusta tornam-nos ideais para ambientes que exigem precisão e durabilidade.
Estes sistemas também oferecem suporte ao controlo de qualidade automatizado, otimização de processos e manutenção orientada por dados, permitindo aos fabricantes alcançar maior eficiência e fiabilidade nas suas operações.
Suporte para Sistemas de Visão Industrial
VA Imaging oferece suporte abrangente para projetos de imagem industrial, desde o design inicial do sistema e seleção de componentes até à calibração e assistência na integração. Os nossos especialistas garantem que cada solução de machine vision é adaptada às condições óticas e ambientais específicas da aplicação, proporcionando resultados fiáveis e desempenho a longo prazo.
Conclusão: Iluminar mais do que apenas moldes
Este projeto não só iluminou os moldes de areia de um chão de fundição, como também refletiu os valores fundamentais da VA Imaging: Cuidar, Conectar e Criar na resolução de desafios reais de machine vision.
À medida que esta colaboração continua a crescer, serve de exemplo de como a tecnologia avançada de câmeras industriais, a iluminação precisa e a estreita parceria com o cliente podem impulsionar uma inovação significativa na indústria.
Está interessado em desenvolver uma solução semelhante para a sua linha de produção? Não hesite em contactar os nossos Especialistas em Machine Vision da VA Imaging para descobrir como o podemos ajudar a conceber a configuração de inspeção perfeita para a sua aplicação.
