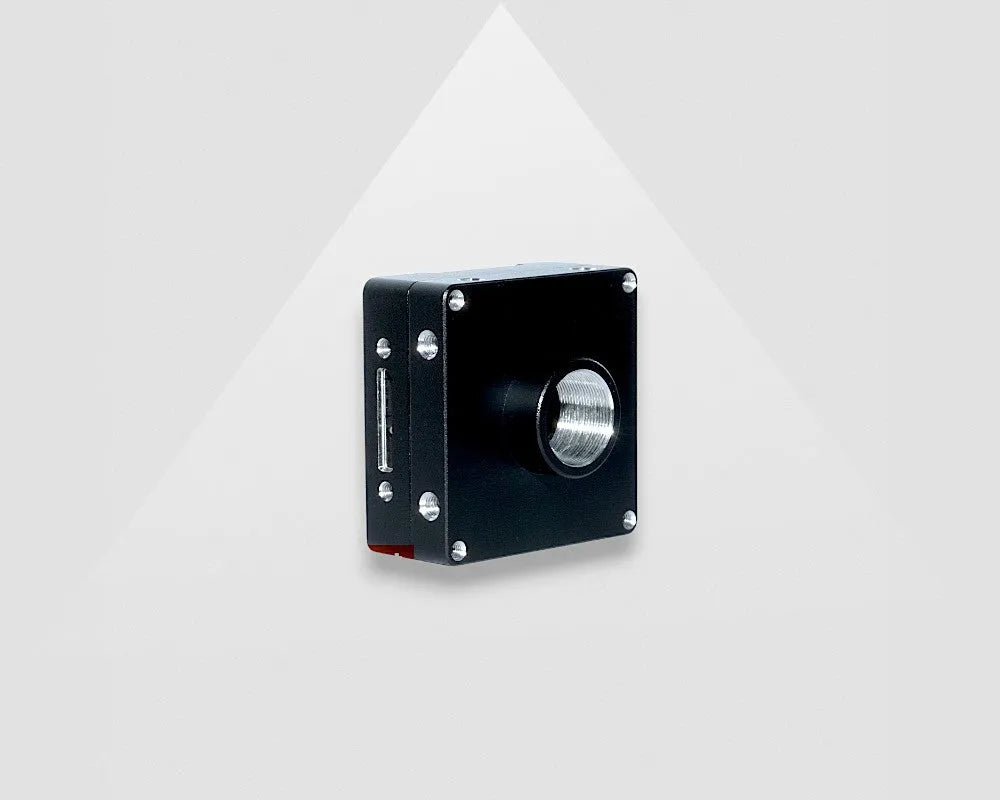

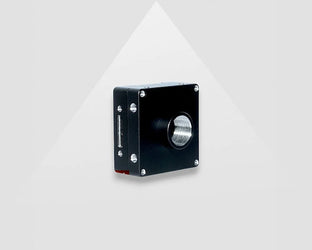

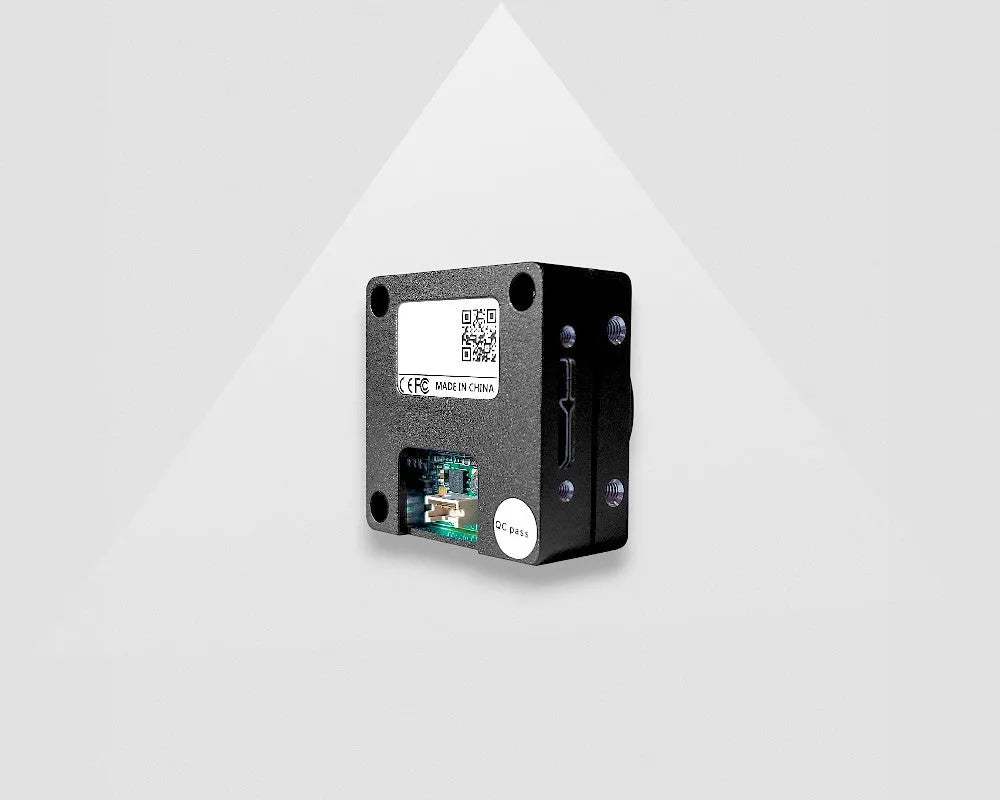

VEN-830-22U3C-M05 IMX334 Camera USB3 Vision
VEN-830-22U3C-M05
- Montagem M12
- IMX334
- 3840x2160
- 22fps
- 1/1.8 inch
- Rolling shutter
- Boardlevel
- Cor
A série Venus USB3.0 de câmeras é uma câmera industrial boardlevel, com interface USB3.0. O USB3.0 é uma interface adequada para câmeras de alta resolução e alta velocidade. Além disso, esta interface é muito apropriada para plataformas embarcadas como o Raspberry Pi (4 ou superior) e a família NVIDIA.
Este modelo é interessante para si quando a sua aplicação cumpre as seguintes condições:
- Uma câmera industrial boardlevel
- Comprimento máximo de cabo de 4,5 metros
- Apenas um cabo é necessário para ligar o dispositivo
- Adequado para PCs e plataformas embarcadas: ARM V7 & ARM V8
- Triggering por hardware
A série de câmeras VEN com montagem M12 não possui filtro IR Cut. Se isto for um problema para a sua aplicação, recomendamos a utilização das câmeras VEN com montagem CS (incluindo filtro IR Cut) juntamente com o nosso adaptador de montagem CS para M12.
Inclui um cabo I/O de 50 cm com extremidade aberta.
Se necessitar de mais detalhes, o manual pode ser consultado.
| Número de referência | VEN-830-22U3C-M05 |
| Interface | USB3 Vision |
| Resolution | 3840x2160 |
| Frame rate (fps) | 22 |
| Pixel size (um) | 2.0 |
| Color/Mono | Color |
| Sensor type | IMX334 |
| Sensor size | 1/1.8" |
| Shutter Type | Rolling Shutter |
| Shutter time | 52us~1s |
| ADC Bit Depth | 12bit |
Pode selecionar a carcaça que melhor se adapta aos seus requisitos. As câmeras Venus USB3.0 estão disponíveis nos seguintes formatos:

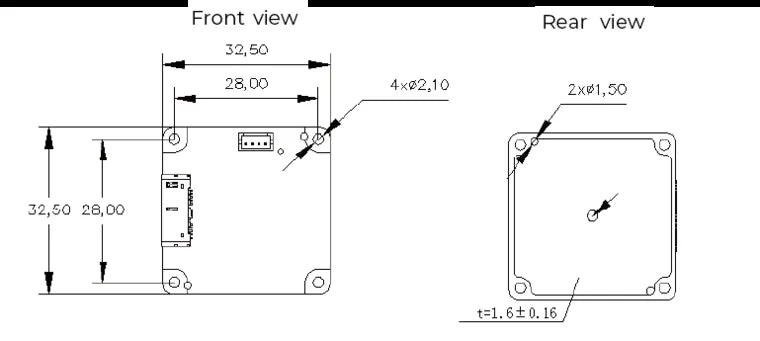

VEN-830-22U3C-M06 - Sem carcaça: 32,5x32,5x8,1mm | 7 gramas
VEN-830-22U3C-M05 - M12: 35x35x15,1mm | 32 gramas

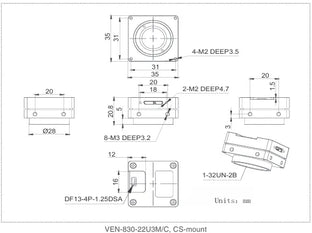

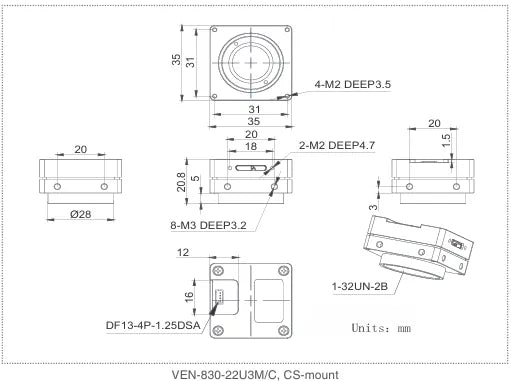

VEN-830-22U3C-M01 - Montagem CS: 35x35x15,8mm | 31 gramas
VEN-830-22U3C-M01 + anel de extensão de 5mm - Montagem C: 35x35x20,8mm | 34 gramas
Ao utilizar uma lente M12, pode selecionar a montagem M12 ou pode optar pela opção de montagem CS juntamente com o nosso adaptador C-para-M12 adaptador.
A Daheng Imaging produz anualmente mais de 100.000 câmeras industriais de acordo com os mais elevados padrões de qualidade. As câmeras industriais são certificadas pela TÜV Rheinland e têm uma garantia de 3 anos. Após a introdução no mercado, cada modelo de câmera está disponível por pelo menos 7 anos. A maioria das câmeras tem um ciclo de vida do produto ainda mais longo. Para mais informações sobre a nossa gestão do ciclo de vida do produto, consulte este artigo.
Uma câmera a cores utiliza um padrão Bayer para produzir uma imagem colorida. O valor RGB de cada pixel é calculado tendo em conta o valor de um pixel, em combinação com todos os valores dos pixels vizinhos. Isto resulta em imagens menos nítidas do que as de uma câmera monocromática. Devido ao filtro RGB nos pixels, cada pixel individual, considerando luz branca, capta até 66% menos fotões do que uma câmera monocromática. O que torna uma câmera a cores menos sensível à luz do que uma monocromática. Para compensar isto, estão disponíveis as seguintes opções:
- Aumentar a quantidade de luz
- Aumentar o ganho
- Aumentar a velocidade do shutter / tempo de exposição
- Selecionar um sensor mais sensível à luz
- Selecionar uma lente mais sensível à luz
Comparativamente a câmeras de segurança e webcams, uma câmera industrial a cores possui pixels maiores e mais sensíveis à luz. Proporcionando-lhe uma excelente qualidade de imagem.
| Número de referência | VEN-830-22U3C-M05 |
| Interface | USB3 Vision |
| Resolution | 3840x2160 |
| Frame rate (fps) | 22 |
| Pixel size (um) | 2.0 |
| Color/Mono | Color |
| Sensor type | IMX334 |
| Sensor size | 1/1.8" |
| Shutter Type | Rolling Shutter |
| Shutter time | 52us~1s |
| ADC Bit Depth | 12bit |
| Pixel bit depth | 8bit, 10bit |
| Digital Gain | 0dB~24dB |
| Synchronization | Hardware trigger, software trigger |
| I/O | 1 input + 1 GPIO (Input or Output) |
| Operating temp. | 0°C~45°C |
| Operating humidity | 10%~80% |
| Mount | S/C |
| Dimensions | 35x35x15.2mm (CS/M12) 32.5x32.5x8.1mm (no housing) |
| SDK Software | Windows / Linux / Android |
| Power consumption | <2.7W@5V |
| Weight (g) | 32 |
| Conformity | RoHS, CE, FCC, USB3 Vision, Genicam |
| Megapixel | 8 |
