Wasserdichtes Kamera

Die Gehäuse sind mit IP67 bewertet, was bedeutet, dass sie Ihrer industriellen Kamera vollständigen Schutz gegen Staub bieten und bis zu 1 Meter tief für bis zu 30 Minuten in Wasser eingetaucht werden können. Dies ist besonders nützlich in Umgebungen, in denen die Kamera Staub, Regen oder versehentlichen Spritzern von Wasser ausgesetzt sein könnte. Zum Beispiel in industriellen Umgebungen, im Freien oder an Orten, die anfällig für starken Regen sind, gewährleisten diese Gehäuse, dass die Kamera funktionsfähig und geschützt bleibt.

Es ist jedoch wichtig zu beachten, dass diese Gehäuse zwar kurzfristige Wassereinwirkung aushalten können, sie jedoch nicht für längere Zeit unter Wasser ausgelegt sind. Wenn Ihre Applikation also beinhaltet, dass die Kamera länger als 30 Minuten oder in Tiefen von mehr als 1 Meter untergetaucht wird, benötigen Sie zusätzliche Schutzmaßnahmen. Dazu könnte gehören, spezielle wasserdichte Gehäuse zu verwenden oder die Kamera an einem Ort zu platzieren, an dem sie nicht lange unter Wasser bleibt.

Zusätzlich ist es wichtig, bei der Verwendung dieser Gehäuse im Freien die Temperaturvariationen zu berücksichtigen, denen sie ausgesetzt sein könnten. Hier können Sie mehr lesen.

Zusammenfassend sind Gehäuse mit IP67-Bewertung hervorragend geeignet, um Ihre Kamera unter schwierigen Bedingungen mit Staub und Wasser zu schützen. Sie bieten die Sicherheit, dass eine kurze Wasserexposition Ihre Ausrüstung nicht beschädigt, sollten jedoch nicht für den langfristigen Einsatz unter Wasser verwendet werden.

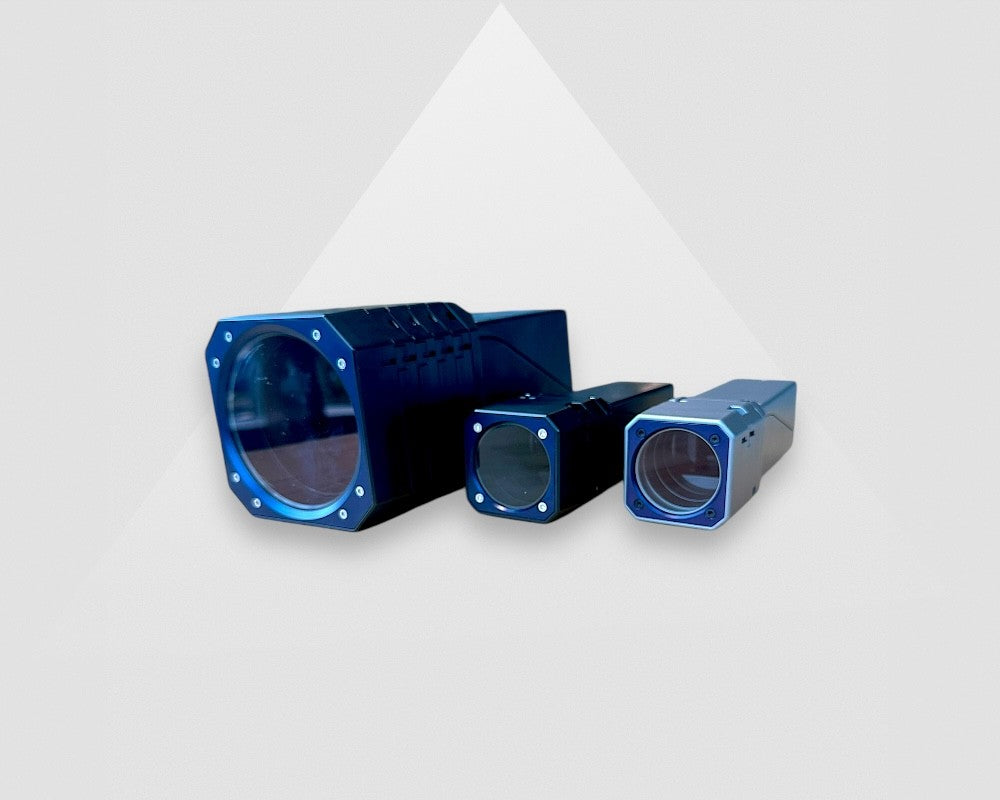

Wahl zwischen regulärem und XL Machine Vision Kamera

Das Gehäuse in regulärer Größe Machine Vision passt zu industriellen Linsen mit einem maximalen Durchmesser von 40 mm. Bei Linsen mit mehr als 30 mm besteht jedoch die Möglichkeit, dass die Schrauben zur Befestigung der Objektiv Blenden- und Fokusringe zu groß sind. In diesem Fall ist ein flaches Schraubenset (auch als Zubehör auf der Produktseite – OT71 erhältlich) erforderlich, um die originalen Objektiv Schrauben zu ersetzen.

Für Linsen mit einem Durchmesser von mehr als 40 mm empfehlen wir die Verwendung des XL Machine Vision Kamera. Für das XL-Gehäuse beträgt der maximale Objektiv 74 mm.

Das normale Gehäuse unterstützt Kameras bis zu 29 x 29 mm, während das XL-Gehäuse Kameras bis zu 44 x 44 mm aufnehmen kann.

Hier ist eine Übersicht über die maximalen Größen für Kamera und Objektive:

Reguläre Kamera-Gehäuse (industrieller Polymer und Aluminium)

XL Kamera Gehäuse

Laden Sie das Kamera und die mechanischen Zeichnungen der Kameragehäuse herunter.

Besuchen Sie unsere Download-Seite für mechanische Abmessungen, 3D-Dateien und Datenblätter für alle Machine Vision-Gehäuse. Melden Sie sich mit Ihrer E-Mail-Adresse für sofortigen Zugriff an.

Überprüfung, ob Sie zusätzliche Objektiv Röhren für das Kamera Gehäuse benötigen.

Sowohl die regulären als auch die XL Kamera-Gehäuse sind mit einem 20mm Objektiv-Rohr ausgestattet. Das reguläre Gehäuse enthält zwei 15mm Verlängerungsrohre, während das XL-Gehäuse vier 15mm Verlängerungsrohre enthält. Zusätzliche Verlängerungsrohre können separat erworben werden. Verwenden Sie die Tabellen unten, um zu überprüfen, ob zusätzliche Objektiv-Rohre erforderlich sind.


• Reguläres Wohnen

• XL-Gehäuse

Hinweis: Alle Maße sind von der Vorderseite der C-mount Kamera bis zur Vorderseite des Objektiv basierend auf der MER und MER2 Kamera-Serie.

Gehäuse für den Außenbereich: Temperaturaspekte

- Höhere Temperatur: Die Gehäuse sind IP67, dürfen jedoch nicht im direkten Sonnenlicht verwendet werden, da die Kamera überhitzen kann. Während die Kamera bis zu 45 Grad Celsius betrieben werden kann, wurde sie getestet, um bei 60 Grad Celsius zu funktionieren, obwohl dies ihre Lebensdauer verkürzt. Bei 80 Grad Celsius konnten die Kameras nicht mehr betrieben werden und einige wurden dauerhaft beschädigt.

- Frierende Bedingungen: Wenn die Kamera bei frostigen Bedingungen ausgeschaltet wird, kann es sein, dass sie nicht wieder startet. Wenn die Kamera jedoch kontinuierlich läuft, könnte die erzeugte Wärme ausreichen, um sie auch bei frostigen Temperaturen betriebsbereit zu halten.

Kamera Gehäuse Kühlungslösungen

Das IP67 getestete Kamera verfügt über ein zweigeteiltes Dichtungskonzept: für den Körper und die Objektiv (Objektivrohr). Das Polymergehäusekonzept basiert auf 1 Teil Aluminium und 1 Teil Industriepolymer. Der blaue Aluminiumteil des Machine Visiongehäuses dient als Kühlkörper. Der Kühlkörper sorgt dafür, dass die Wärme von der Kamera abgeführt wird.

"Für die Aluminiumversion dient das komplette Aluminium Machine Vision-Gehäuse als Kühlkörper, wodurch sichergestellt wird, dass die Wärme von der Kamera abgeführt wird."

Bei Umgebungstemperaturen über 35 Grad wird empfohlen, das Kamera-Gehäuse an ein Metallprofil anzubringen, um die Wärme weiter abzuleiten.

Um optimale Betriebstemperaturen aufrechtzuerhalten, sollten Sie die Verwendung der folgenden Kühllösungen mit unseren wasserdichten Gehäusen in Betracht ziehen:

- Kalte Kompressorluft: Kühlen Sie das Gehäuse, indem Sie kalte Kompressorluft daran vorbeileiten. Dies kann zu Kondensation führen, die wasserdichte Konstruktion des Gehäuses verhindert jedoch Schäden.

- Peltier-Element: Wenn ein Kompressorlüfter keine Option ist, kann ein Peltier-Element am Gehäuse montiert werden, um die Kamera zu kühlen. Diese Elemente werden von uns nicht verkauft, aber verschiedene Optionen sind online verfügbar.

Material- und Umweltverträglichkeit

- Lebensmittelindustrie: Die Vorderseite des Gehäuses besteht aus gehärtetem Alumosilikatglas mit Antireflex- und oleophoben Schichten und ist daher für die Lebensmittelindustrie ungeeignet.

- Salzige Umgebungen: In Umgebungen mit hohem Salzgehalt und Feuchtigkeit kann es ein Problem mit den Schrauben geben. Die Schrauben bestehen aus RVS und Aluminium und laufen Gefahr der Galvanisierung, wenn sie hohen Salzkonzentrationen ausgesetzt sind. Nach einiger Zeit können Anzeichen von Korrosion auftreten und es kann schwierig sein, das Kamera abzubauen.

Gehäuse für alle Machine Vision Kameras

Die Kamera-Gehäuse sind so konzipiert, dass sie eine Vielzahl von Machine Vision-Kameras verschiedener Hersteller aufnehmen können. Das reguläre Gehäuse unterstützt 29x29mm Kameras von Marken wie Allied Vision, FLIR, Basler, IDS und Daheng Imaging. Dazu gehören beliebte Modelle wie die Ace Classic, Ace U, Blackfly USB3 und GigE, Mako U und G, Alvium U, UI-xxxxCP, GV-xxxxCP, Go-Serie und CIC-Serie Typ A. Darüber hinaus werden auch Daheng-Kameras der MER- und MER2-Serie, einschließlich USB3, GigE und GigE mit PoE-Schnittstellen, unterstützt.

Für größere Kameras bis zu 44x44mm ist das XL-Gehäuse erhältlich, das Modelle wie Dahengs MER, MER2 und ME2P-Serie; Allied Vision‘s Manta und Mako; Jais Go und Go-X; FLIRs Blackfly-S V1 und Grasshopper3; sowie Baslers Classic, Ace U und Ace L unterstützt. Diese Vielseitigkeit stellt sicher, dass die meisten Machine Vision-Kameras effektiv in rauen Industrieumgebungen geschützt werden können. Adapterplatten und spezifische Montageanleitungen sind für verschiedene Modelle verfügbar, um eine ordnungsgemäße Installation und Stabilität zu gewährleisten. Kontaktieren Sie uns für eine maßgeschneiderte Adapterplatte.

Kaufen Sie jetzt Ihr Machine Vision Gehäuse

Unsere IP67-zertifizierten Machine Vision Kamera-Gehäuse bieten robusten Schutz gegen Staub und Wasser, wodurch sie für verschiedene industrielle Applikationen geeignet sind. Für weitere Informationen besuchen Sie bitte die Produktseiten oder kontaktieren Sie uns über das untenstehende Formular.
